摘要：水力發電是一種清潔能源，效率高，成本低，調節容易。利用水電承擔電力系統的調峰、調頻、負荷備用和事故備用等任務，可以提高整個系統的經濟效益。除可提供綠色電力外，還可以控制洪水泛濫、提供灌溉用水、改善河流航運，同時可以改善該地區的交通、電力供應和經濟等。
關于菲尼克斯電氣
德國菲尼克斯電氣集團，創建于1923 年，是為電力、冶金、石油化工、電信、交通、鐵路及工廠自動化等行業提供世界一流產品和服務的工業自動化專業廠家。菲尼克斯電氣是電氣連接、電子接口和工業自動化領域的領先制造商，作為一個經過近百年發展的德國企業，菲尼克斯電氣集團從未停止對工業和自動化發展趨勢的關注。目前在32 個國家設有子公司，在56 個國家設有代表處，在全球擁有員工超過10000 人。菲尼克斯（中國）投資有限公司自1993 年創立以來，取得了許多驕人的成績，并實現了100% 的本土人才和100% 的本土管理，正在向100% 的本土產品周期管理目標邁進，力爭為中國水利水電行業提供更加先進、專業、全面的產品及解決方案。
菲尼克斯水電整體解決方案

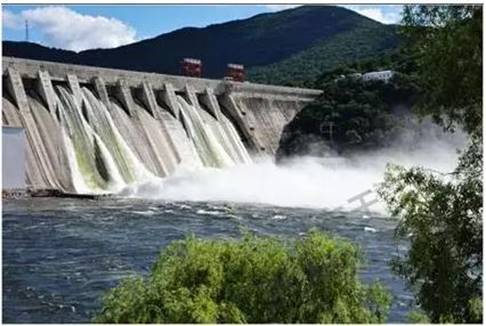

水力發電是一種清潔能源，效率高，成本低，調節容易。利用水電承擔電力系統的調峰、調頻、負荷備用和事故備用等任務，可以提高整個系統的經濟效益。除可提供綠色電力外，還可以控制洪水泛濫、提供灌溉用水、改善河流航運，同時可以改善該地區的交通、電力供應和經濟等。
我國水電站一般采用計算機監控系統來實現“無人值班，少人值守”的工作目標，對整個電站從水文測報、機組啟?？刂啤⒐o設備的控制、工況監視、負荷分配、輸電線路運行控制、實時數據通信等全方位自動監測的控制系統。水電站綜合自動化控制系統采用開放、分層分布式結構，由站控層、網絡層和現地控制層設備構成。
站控層是水電站設備監視、測量、控制、管理的中心，一般包括：操作員站、工程師站、通信服務器。
現地層一般以間隔為單元，配有各機組LCU、公用及開關站LCU、壩區LCU、以及輔機控制單元等，各單元相互獨立又完美配合保障電站正常運行。
網絡層是站控層與現地層數據傳輸通道，根據客戶需求可配置為單網、雙網、以及環網架構。通訊介質多為網線、光纖、屏蔽雙絞線等。
網絡架構

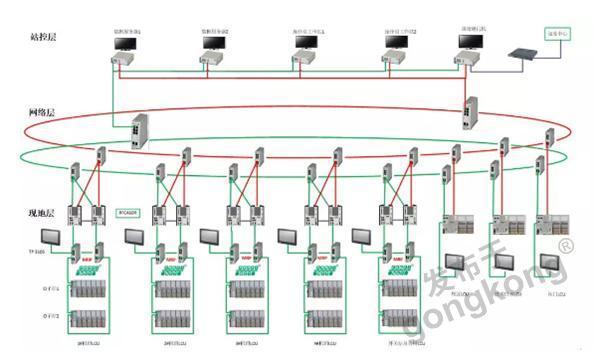

菲尼克斯水電自動化控制系統典型拓?fù)浼軜?gòu)應用了菲尼克斯PLC、IO模塊、底板、特殊功能模塊、交換機、HMI、工控機等設備。
產品--控制器

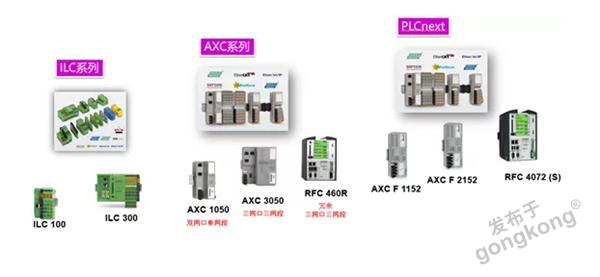

Phoenix多種類控制器可滿足不同客戶的各種需求。ILC100系列經濟實惠，可以滿足一些小水電主控、輔控設備的控制需求。AXC1050、AXC3050 以及冗余RFC 460R系列，可以滿足中型大型水電的單機雙網、雙機雙網需求。
除此之外，菲尼克斯提供新一代的基于PLCnext平臺的控制器，可以自由使用多種編程工具如 IEC61131-3、Matlab Simulink、 C++和C#等，同時支持?jǐn)?shù)據庫、云平臺等各種先進功能，幫助電站實現智能化轉型。
產品--交換機
菲尼克斯2000系列工業交換機種類多種多樣。支持百兆、千兆通訊，工作溫度-40℃到70℃，支持RSTP/STP/FRD/LTS/MRP等冗余協議，且可組態到PLC編程軟件中進行狀態監視。強大的性能與惡劣的環境適應能力保障電站網絡層正常運行。
產品--IO

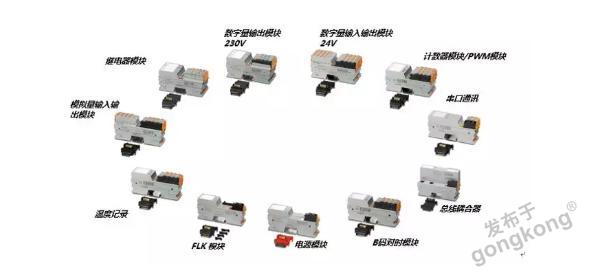

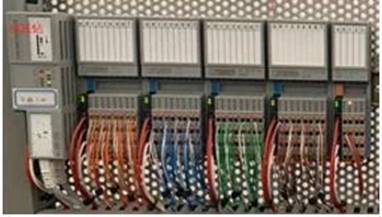

IO模塊采用基于以太網的Axioline 快速背板總線技術，擺脫機架束縛，擴展靈活便捷。各類產品應有盡有，完全可以滿足客戶的各種需求。
產品--SOE
基于PLCnext技術，采用C++開發SOE專用算法，在不增加任何成本的情況下實現SOE精確記錄功能。具備以下三大特點：
1、通道不受限制，用戶可根據自己的需求配置SOE通道個數
2、精準的B碼對時模塊，對時精度精確到微秒級，保證1ms的SOE精度
3、雙存儲，除了支持Modbus或OPC協議上送給計算機監控系統，還將事件信息存于本地模塊自帶的數據庫。完美解決因上位機通訊中斷而導致SOE數據丟失問題。
軟件

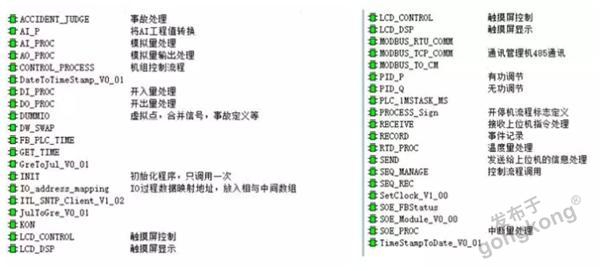

提供針對于水電行業開發的庫文件，包含常用的控制代碼和功能塊，最大程度的減少客戶項目開發工作量，提高開發效率。
增值服務

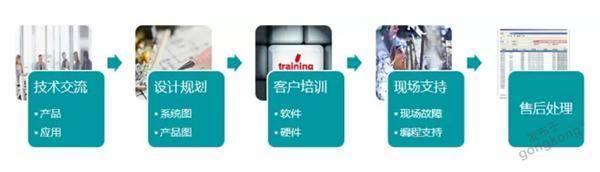

Phoenix專業的技術團隊為客戶提供貫穿整個項目周期的技術服務。根據客戶多種需求提供性價比最高的產品方案并精心介紹產品應用；向客戶提供所有相關的系統及產品圖幫助其完成設計規劃；定期在公司開課或直接去客戶單位進行編程軟件以及各類硬件培訓，同時開通網絡直播實現異地培訓；在項目實施過程，提供現場故障排查及編程指導等技術支持，以確保項目順利運行。
