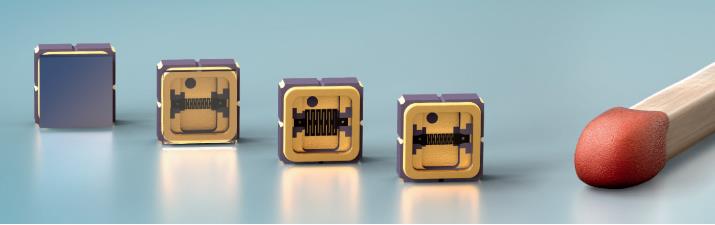

INFRASOLID的紅外輻射器是功能強大、效率高的紅外光源，可滿足可靠、高精度氣體傳感器的需求，并在紅外光譜領域提供廣泛的應用場景。Infrasolid 紅外輻射器的電阻溫度系數非常低。因此，熱電阻和冷電阻幾乎相同，從而簡化了紅外輻射源的電氣控制。
所有紅外光源都可以電壓、電流或功率調節模式驅動。應用決定了工作模式是直流還是交流（脈沖）。根據驅動模式和應用的電力，紅外光源的電阻會隨時間發生變化。為了獲得最高的測量精度，建議熱敏紅外輻射器始終采用功率調節模式。但這是最復雜的工作模式，并非適用于所有應用。
對于需要具有接近功率調節模式的最大穩定性的小型低成本驅動電路的應用，提出了一種具有可調低壓差（LDO）調節器的簡單電路（圖1）。LDO調節器是一種線性電壓調節器，即使在電源電壓非常接近輸出電壓時也能調節IR光源的驅動電壓。這實現了寬范圍的輸入電壓，并且在電池供電的應用中也是有利的。單個外部電阻器R3用于設置電流限制，從而設置功率限制。如果電路的尺寸正確，并在其工作點根據IR光源的電阻進行調整，則在較小的電阻變化和較寬的輸入電壓和溫度范圍內，電驅動功率保持恒定。

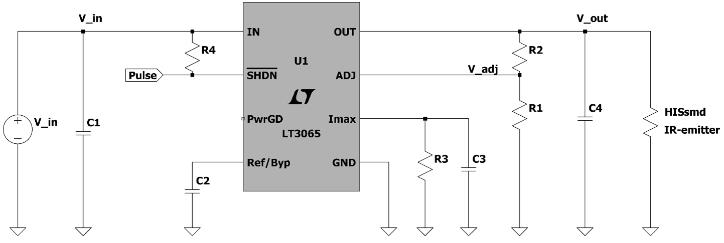

圖 1：利用 LDO 穩壓器 LT3065 驅動 HISsmd 系列紅外光源的應用電路。

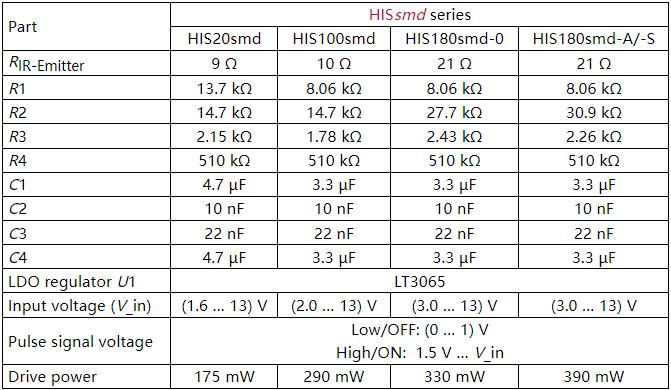

表 1：以最大工作功率驅動 HISsmd 系列紅外光源的參數。
紅外線光源的驅動功率 P 由電阻 R1、R2 和 R3 設定。為正確確定尺寸，必須使用下列公式計算紅外光源的給定驅動功率 P 和給定電阻 RIR-Emitter所需的電阻值：
R1=8…62 kOhm
R2=R1*P*RIR-Emitter0.6 V-1
R3=300 VPRIR-Emitter
建議使用公差為 1 % 或更小的電阻器（E96 或 E192 系列）來設置驅動功率。這樣可將漂移保持在最低水平，并實現最穩定的運行。所有其他參數均保持表 1 中的常數。
為了快速評估 HISsmd 系列紅外光源，我們提供了一個簡單的分線電路板（圖 2）。如需了解更多技術細節和訂購信息，請聯系我們。我們很樂意為您提供支持，幫助您為系統和應用選擇最佳驅動模式。

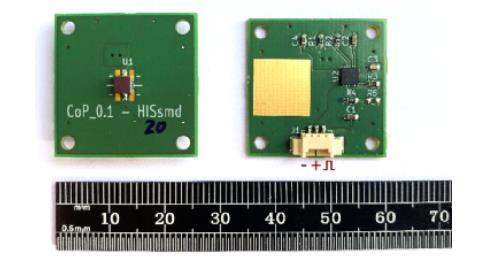

圖 2：用于快速評估 HISsmd 系列紅外光源的分線電路板。
