一、DIZ4232簡介
于將一個上位機RS-232或者RS-485口擴展成四個帶地址的下位機RS-232串行口。DIZ4232的4個下位機RS-232口各帶地址，由上位機發送地址指令來分別選通。下位機RS-232串行口只有TXD、RXD、GND。DIZ4232適用于下面兩種情況：1、將一個串口擴展出帶地址的4個串口，2、將本來不帶地址的串口設備接入RS-485總線。
DIZ4232的外型為DB-25（孔）/DB-25（針）轉接盒大小。DB-25孔的一端為上位機，帶RS-232/RS-485/TTL電平：接DB-9針RS-232時請用標準的DB-9/25串口轉接線；接RS-485時用接線端子；接TTL時需用戶自己焊插頭和接線。DIZ4232需要外接5V電源，從產品側面的端子上加電源或者從RS-485端子板上加電源均可，但是不要兩處同時接電源。DIZ4232的DB-25針端還配套有帶4個DB-9針座的板；4個DB-9針座為4個下位機RS-232口（0#,1#,2#,3#），在相應的位置帶指示燈。使用之前通過發送地址指令來分時選通四個下位機RS-232口，選通某個口后端子板上對應位置的燈會亮。選擇下位機串口地址只需要加一句指令，剛加電時默認0#口通，同時0#燈亮。選通后，支持通信速率0-115.2Kbps，自動適應。四個下位機RS-232口還可以外插波仕的RS-232/RS-485轉換器等。
二、DIZ4232的軟件設置方法
對于接DIZ4232擴展器的各種串口外設，在通信之前，首先必須從上位機端的串口（RS-232/RS-485/TTL均可）向產品以9600bps速率發送下面對應的指令來選通某個下位機。
|
ASCII指令 |
指令16進制代碼 |
指令10進制代碼 |
功能 |
狀態 |
|
ESC % A |
1B 25 41 |
27 37 65 |
選通0#、其它斷開 |
0#燈亮 |
|
ESC % B |
1B 25 42 |
27 37 66 |
選通1#、其它斷開 |
1#燈亮 |
|
ESC % C |
1B 25 43 |
27 37 67 |
選通2#、其它斷開 |
2#燈亮 |
|
ESC % D |
1B 25 44 |
27 37 68 |
選通3#、其它斷開 |
3#燈亮 |
之所以選擇這樣的指令，因為在普通的數據通信中，幾乎不可能出現ESC鍵后接%鍵這樣的組合。注意ESC鍵并不是字母E和S和C的組合，而是“退出”鍵。
Visual Basic程序中選擇地址的代碼為
MSComm1.Output = Chr$(27) + Chr$(37) + Chr$(65) 說明：選通0#口
MSComm1.Output = Chr$(27) + Chr$(37) + Chr$(65) 說明：選通1#口
MSComm1.Output = Chr$(27) + Chr$(37) + Chr$(65) 說明：選通2#口
MSComm1.Output = Chr$(27) + Chr$(37) + Chr$(65) 說明：選通3#口
三、DIZ4232的典型應用

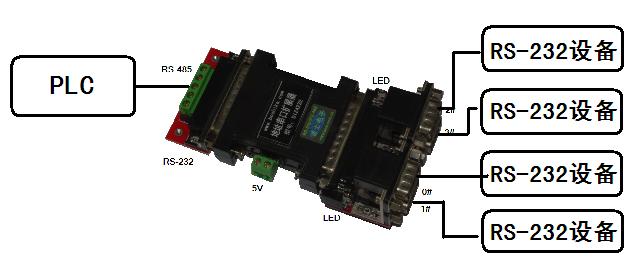

3.1 為單片機、PLC、計算機等擴展RS-232口
對于單片機或者計算機、或者PLC之類，只要有三線制的串口，無論是RS-232電平還是TTL電平，或者RS-485口，都可以用一個DIZ4232擴展出4個帶地址的RS-232口。只要用戶能夠讓單片機、計算機或者PLC向DIZ4232的上位機側發送選通地址的指令即可。

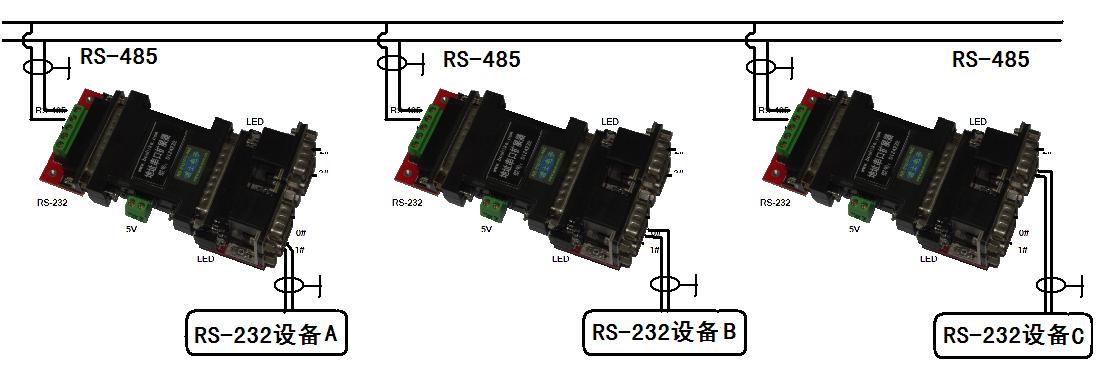

3.2 將無法設置地址的RS-232設備接入RS-485總線
每用一個DIZ4232就可以將一個RS-232設備接入到RS-485總線，最多可以用4個DIZ4232，這4個DIZ4232的上位機側的RS-485并聯（所有A接一起、所有B接一起、所有GND接一起）后接入RS-485總線。注意這4個RS-232設備每個都必須接不同編號的下位機口。比如RS-232設備A接某個DIZ4232的0#口、某個RS-232設備B接某個DIZ4232的1#口、某個RS-232設備C接某個DIZ4232的2#口，某個RS-232設備D接某個DIZ4232的3#口。這樣上位機就可以通過RS-485總線發送本產品的選地址指令來選通某個RS-232設備后進行通信，每次只選通一個RS-232設備進行通信就不會產生沖突。超過4個的情況可以向波仕特別申請，進行指令的延伸。
四、DIZ4232與其他串口擴展器的區別
波仕電子還有一種型號為4232A的串口擴展器，也是帶分時擴展地址。它們的主要區別在于4232A只能用于帶全信號的RS-232口，一般是計算機的RS-232口。而DIZ4232適合于三線制的RS-232口、RS-485口以及TTL電平串口，所以通用性強一些，既能夠用于計算機、也可以用于PLC、還可以用于單片機。
DIZ4232與其他廠家的帶地址轉換器的主要區別在于：DIZ4232本身就帶4路串口，不僅帶地址轉換，而且還帶1擴4的串口擴展。另外DIZ4232具有波仕產品簡潔的特色，沒有任何跳線設置，而且0-115200bps全速率自動適應。從外形來看，體積也是最小的。
