RS-485多主機通信方式
_孫漢華_ 武漢波仕電子有限公司
傳統的RS-485組網方式只允許一個主機，但是在許多情況下要求有多臺主機進行控制。波仕電子的型號為SWT4485G 的RS-485光隔4×4口交換器用于4路RS-485上位機與4路RS-485下位機之間的交換連接，可以允許有4路主機，相當于將4路獨立的RS-485總線合并到一起。SWT4485G不僅可以將RS-485總線的上位機數量從傳統的1個增加到4個，而且同時還將帶下位機的負載能力增加4倍，用于RS-485組成交叉網。SWT4485G還實現了RS-485的上、下位機之間的光電隔離。

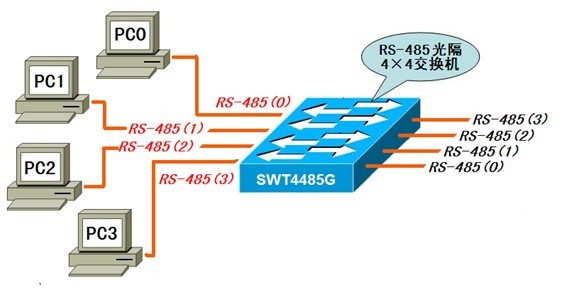

圖1 多主機通信原理
圖1中，PC0、PC1、PC2、PC3分別為4個上位機，分別接到SWT4485G的上位機側的4個RS-485端子上（紅色）。PC0、PC1、PC2、PC3都是主機，都可以控制下位機（黑色），當其中一個出現故障時，其他的主機仍然可以繼續正?？刂葡挛粰C(jī)（黑色）。這樣就實現了RS-485的4路冗余控制，當然也可以實現2路或3路的冗余控制，只需減少上位機數量即可。使用時注意不要有2個上位機同時發送。
SWT4485G有4個上位機RS-485口和4個下位機RS-485口，并且不分方向。 SWT4485G每邊的RS-485（0）、RS-485（1）、RS-485（2）、RS-485（3）可以分別接4個RS-485口。SWT4485G支持最高通信速率保證9600bps以上、實際可達38.4Kbps。SWT4485G同時具有吸收浪涌電流的抗雷擊保護功能。由于SWT4485G特有波仕零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件。波仕獨有的智能抑制技術還保證4個上位機之間不會相互通信，從而避免通信混亂！

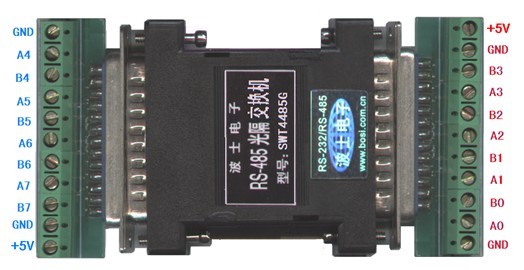

圖2 光隔4×4路RS-485交換機產品外形圖
SWT4485G的兩邊都需要接+5V電源，所以有兩個電源。SWT4485G的每一邊的4個RS-485口（0號、1號、2號、3號）功能是完全一樣的。SWT4485G的外形為DB-25/DB-25轉接盒大小，如圖2。
當每邊的4個RS-485口中有一個、二個甚至三個RS-485短路或者燒壞時，剩下的正常RS-485口仍然可以與另外一邊的RS-485口通信。使用SWT4485G組網后，保證某一個或多個節點損壞后不影響其它節點的正常通信，無論是上位機一邊還是下位機一邊！
