在實際工作場合有許多RS-232串口設備，本身不帶地址設置功能，或者不符合MODBUS協議的地址，但是卻要接入MODBUS總線。本文介紹如何借助于MODBUS/串口轉換器實現這個功能。MODBUS/4路串口轉換器（型號：DIZ4232I）用于將MODBUS總線（RS-232或者RS-485）增加4個RS-232口，還可以同時接4個本產品最多增加到16個RS-232口。
DIZ4232I的4個下位機RS-232口各帶地址，由上位機按照MODBUS協議發送地址指令來分別選通。下位機RS-232串行口只有TXD、RXD、GND三個信號。DIZ4232I適用于將本來不帶地址的RS-232串口設備接入MODBUS總線。

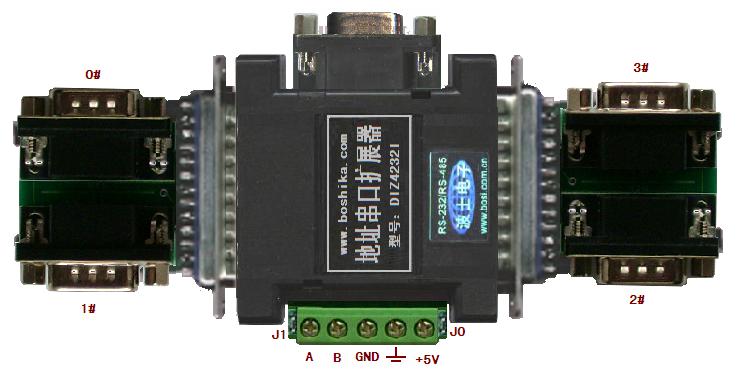

DIZ4232I的外型為DB-25（針）/DB-25（針）轉接盒大小，兩端完全一樣。產品中間的側面分別為RS-232口（DB-9孔）和RS-485/5V電源（接線端子），如圖。DIZ4232I需要外接5V電源。DIZ4232I的兩頭DB-25針端均配套有各帶2個DB-9針座的板，共4個DB-9針座；4個DB-9針座為4個下位機RS-232口（0#,1#,2#,3#），在相應的位置帶指示燈。使用之前通過發送地址指令（符合MODBUS協議）來分時選通四個下位機RS-232口，選通某個口后端子板上對應位置的燈會亮。選擇下位機串口地址只需要加一句指令，剛加電時默認0#口通，同時0#燈亮。選通后，支持通信速率0-115.2Kbps，自動適應。四個下位機RS-232口還可以外插波仕電子的RS-232/RS-485轉換器等。隨產品配套有一個5V穩壓電源。J0、J1跳線用來設置本設備地址，一般情況下將跳線J0、J1斷開即可，超過4個口才需要設置跳線。
對于接DIZ4232I擴展器的各種串口外設，在通信之前，首先必須從上位機端的串口（RS-232/RS-485均可）向產品以9600bps速率發送MODBUS指令來選通某個下位機。
產品的兩個跳線用于設置MODBUS地址：
J0斷、J1斷表示本產品的設備地址為A（十六進制，相當于十進制的10）
J0通、J1斷表示本產品的設備地址為B（十六進制，相當于十進制的11）
J0斷、J1通表示本產品的設備地址為C（十六進制，相當于十進制的12）
J0通、J1通表示本產品的設備地址為D（十六進制，相當于十進制的13）

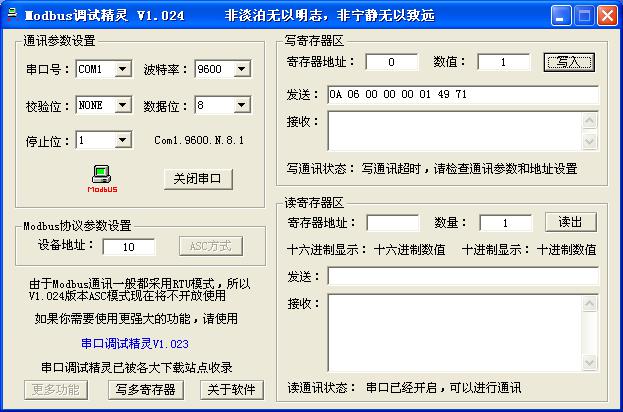

用MODBUS調試精靈V1.024進行設置演示。以本圖為例，這里“設備地址”為10（相當于16進制的A，即J0斷、J1斷），“寄存器地址”永遠填寫0，“數值”為1代表選通1#口。按下“寫入”，會發現設備地址為A的1#串口燈亮。即使關閉本軟件，燈繼續亮。除非重新上電或重新寫入設置。選通地址之后，后面的通信軟件可以適應各種波特率等格式。
也可以用串口調試助手軟件scommassistant，在發送欄填寫0A 06 00 00 00 01 49 71，再按“手動發送”可以實現一樣的功能。
將多個無法設置地址的普通RS-232設備接入MODBUS總線。單獨使用一個DIZ4232I時，MODBUS可以用RS-232或RS-485總線；一個以上必須選RS-485作為MODBUS總線。

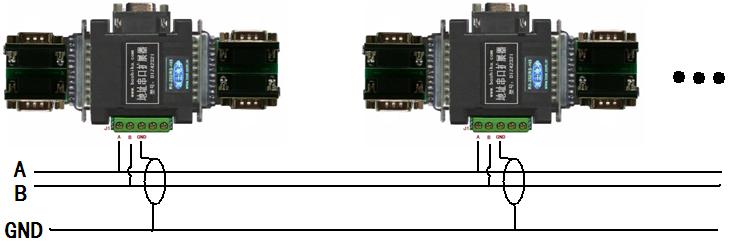

每用一個DIZ4232I就可以將1～4個RS-232設備接入到MODBUS總線，通過對DIZ4232I進行不同的J0、J1跳線設置（4種），這樣在同一個RS-485總線中最多可以用4個DIZ4232I，總共16個RS-232口。這4個DIZ4232I的上位機側的RS-485并聯（所有A接一起、所有B接一起、所有GND接一起）后接入MODBUS 總線。這樣上位機就可以通過RS-485總線發送本產品的選地址指令來選通某個RS-232設備后進行通信，只要4個DIZ4232I的J0和J1跳線組合選擇不同，則每次只選通一個RS-232設備進行通信就不會產生沖突。
