摘要：USB串口的超高速通信是指波特率超過115200bps的串口通信，比如921600、460800230400bps.由于這幾種波特率是非標的，所以從硬件到軟件都有特殊要求和方法才可以實現。本文以波仕USB232GH2轉換器和波特率921600bps為例來進行介紹如何實現USB串口的超高速通信。
USB串口轉換器是實現USB與RS-232/RS-485/RS-422串口設備相互通訊的一種協議轉換裝置（USB協議-串行通信協議）。一般的USB串口轉換器支持的波特率最高達到115.2Kbps(115200bps).USB串口的超高速通信是指最高波特率超過115200bps的串口通信，比如921600、460800、230400bps.由于這幾種波特率是非標的，所以從硬件到軟件都有特殊要求和方法才可以實現。本文以波仕USB232GH2轉換器和波特率921.6Kbps（921600bps）為例來進行介紹。
要實現USB串口的921.6Kbps的高速通信，必須滿足2個條件：1、USB-串口轉換器本身支持921.6Kbps波特率；2、必須有支持921.6Kbps波特率的通信軟件。如果軟件只有應用程序（EXE可執行文件），那也就只能夠進行通信的演示，因為所有的接收與發送數據都必須位于應用程序的界面內，無法提供給用戶。如果用戶要將這些接收或者發送的數據嵌入到用戶自己的程序中，那么就必須有支持921.6Kbps波特率的通信軟件的源代碼。
波仕USB232GH2提供一個USB2.0口，一個隔離的RS232/RS485/RS422串口，一個可以對外提供隔離5V供電的插座等。高速光電隔離USB/串口轉換器支持串口最高速率達921.6Kbps，RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。USB232GH2的RS-232/485/422的最高通信速率為921.6Kbps，并且實現了USB與串口（RS-232/485/422）之間的2500V光電隔離。
1、如何判斷USB-串口轉換器本身是否支持921.6Kbps波特率

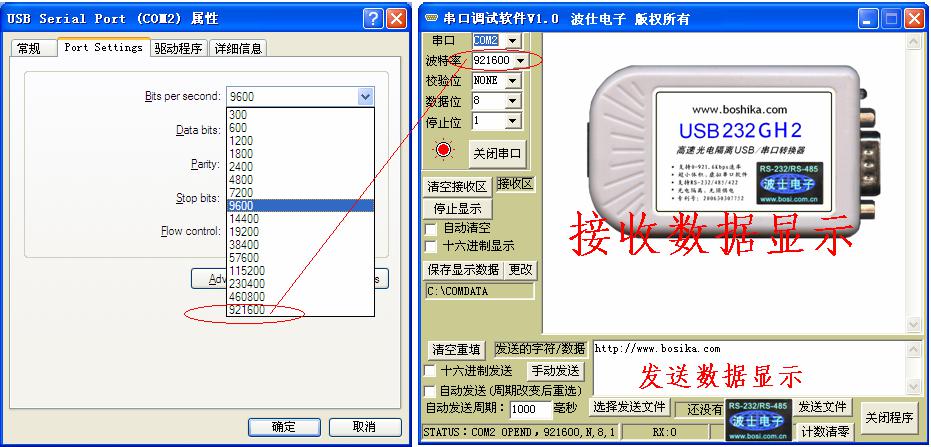

將USB232GH2的USB電纜插到計算機的USB口、計算機會自動檢測到USB232GH2并且顯示“發現新硬件”，將USB232GH2的配套光盤插入計算機的光驅，按“自動查找”計算機會自動找到驅動程序，最后按“完成”結束。用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB232GH2一個新的COM口號碼。如果要查看USB串口是否支持921.6Kbps（921600bps），在Windows 7下，桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口（找到USB232GH2的COM口）\屬性à端口設置à高級àPort Settings，用戶就可以看到所支持的全部波特率了。
如果其中有921600，就說明可以支持921.6Kbps波特率。注意即使有顯示921600，也并不意味著該USB-串口轉換器就一定支持到921600。因為這還與具體USB-串口轉換器的接口硬件性能相關。這個就必須參考產品的說明書的指標。只有經過921600bps波特率檢測通過的、且廠家的說明書確認的產品才可以。另外一般來講，產品支持RS-485和RS-422的最高波特率要比支持RS-232的最高波特率要高。
2、如何實現USB-串口轉換器的921.6Kbps波特率通信
921600bps是比較少使用的波特率，可以說目前的常用串口通信軟件幾乎都不支持921600bps。一般最高到115200，少數到230400bps、。由于Windows api實現的最高也就支持256Kbps，所以要實現921600bps串口通信就必須使用更加底層的編程。

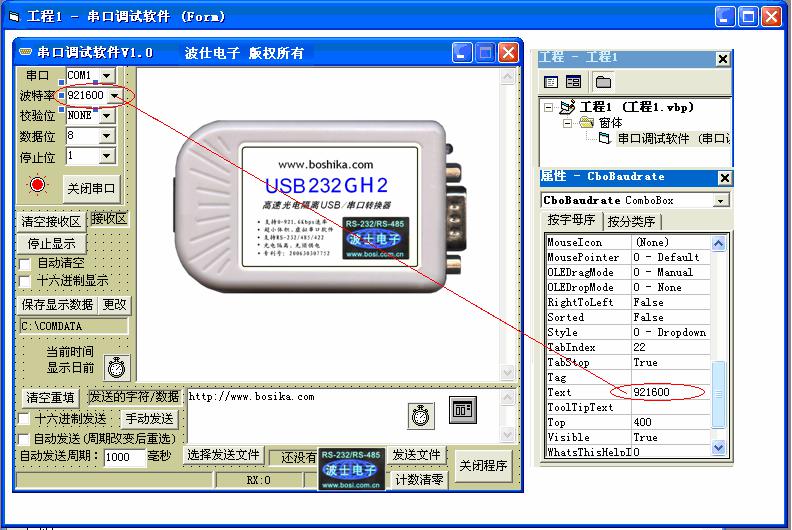

以Visual Basic語言為例，無法使用選擇波特率的下拉式菜單來選擇921600，因為921600是非標準的。要想讓串口的波特率一開始就設置為921600，只能把選擇波特率的下拉式菜單的屬性中將初始值設為921600。注意通信波特率的設置必須用Windows底層函數來定義，否則會出現“無效的屬性”提示，就是提示961200是不標準的。
由于軟件運行時默認打開COM1串口，而默認波特率又是921600，那么當COM1串口是普通串口（比如波特率最高115200，達不到921600）而不是最高921600的超高速串口時，會提示“無法打開串口”。這并不意味著COM1串口不存在，只是說明COM1不支持921600。這時按“確定”后，將COM1改選為USB232GH2的COM口即可正確運行！
本文介紹的通信方法也適合于其它非標的超高波特率，比如460800bps，230400bps。一般來講，可以支持921600bps的USB串口轉換器一定也支持460800bps和230400bps。支持460800bps和230400bps的串口通信軟件與以上介紹的支持921600bps的程序編寫方法是一樣的，就是：要想讓串口的波特率一開始就設置為460800（或230400），只能把選擇波特率的下拉式菜單的屬性中將初始值設為460800（或230400）。
