有一個智能主機，需要與幾個 RS-232 設備進行RS-485通信，有人說是需要星形連接，有的說也可并聯連接，還有人說手拉手通信，倒底是哪樣通訊正確？
這取決于3點：
1、距離，
2、地點分布，
3、節點數。
現場距離有遠有近，分布情況有直線、星形、環形，節點數有多有少。 最簡單的就是直接并聯，但是距離和節點都受到限制。至于星形、環形完全取決于各個設備節點的地方分布。
本文介紹并且比較手拉手的方案與直接并聯方案，說明手拉手可以實現不限距離和節點數的連接。

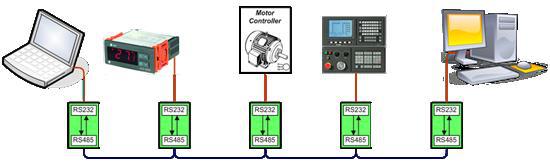

1、簡單的RS-485直接并聯連接
這種直接并聯連接也是RS-485的最簡單的連接方式。5個RS232設備配接有5個485A轉換器，然后將RS-485端直接并聯在一起（所有A接一起、所有B接一起）。距離受到最遠1200米的限制，節點128個的限制。大多數情況下是可以通信的。

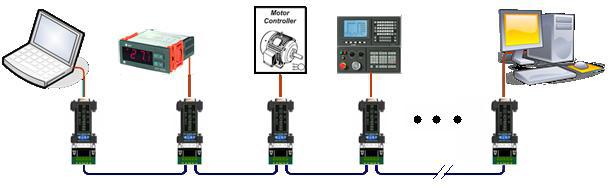

2、手拉手的RS-485連接
看起來似乎與直接并聯差不多，但是請注意每一個485A2轉換器有2個RS-485口。圖中可以看到每個485A2轉換器的2個RS-485相當于2個手，連接方式看起來像手拉手一樣。485A2型轉換器也成為RS-232/RS-485中繼轉換器，特點在于它的2個RS-485具有相互中繼的功能，所以每接一個485A2則通信距離再度延長1200米，通信節點數也再增加128個。這樣在布線時不用考慮已經布了多少節點、以及多遠距離，使用就更加方便。注意最遠的兩端由于只用到一個RS485口所以可以用485A即可。
如果有更加極端的情況，要求每一段的距離大大超過1200米，則可以采用RS485光纖中繼轉換器OPT35EXS，也是手拉手的連接，只不過將電線換成為了光纖。
