應用客戶：湖南某電力設備公司

現場電力應用要求：

1．主控中心計算機控制各機房多臺RS485設備

2．各機房之間總距離大于1200米，最遠處20000米。

3．通信速率9600bps

4．走線利用現有網線或屏蔽線

建議方案：

現場設備均為RS485接口，多臺設備節點較多，需要進行RS485總線組網；同時總距離超過RS485的1200米要求，需要延長其距離，即需要RS485中繼的功能；同時為了保證通信效果，避免外部環境電磁干擾的影響，故此建議選用帶屏蔽的4芯電纜或現有網線。

綜上所述，采用485A2+這款產品較為合適。

485A2+實現RS-232/RS-485轉換和中繼，通信距離雙向延長至2×1.2Km（9600bps時）。其外形中間接口帶RS-232和RS-485，同時外接5V電源以增加通用性。特別適合于RS-485多機通信，使用485A2+組網可以突破傳統RS-485的距離和節點的限制！原理描述見專利201420502117《一種帶中繼功能的串口轉換裝置》。

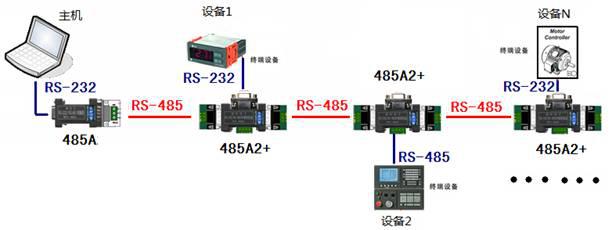

方案布局簡圖如下：

http://www.bosika.com

方案優勢：

1.使用了485A2+的RS-485總線布線極其簡單，需要中繼或轉換的RS-232/RS-485口（藍色）與RS-485總線（紅色）并不直接相接。最遠兩端可以用485A，也可以用485A2+.

2.本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！建議RS-485通信時一定要接地線。

3.可以任意延長和開叉。一般RS-485只能夠布線為總線型，但是接了485A2+以后由于產品有3個RS-485口所以可以將RS-485繼續1分2的開叉，而且岔路開可以繼續開叉。

4、設備可以是RS485口也可以是RS232口。由于485A2+的中間有RS485和RS232口，所以接哪一個口到設備都可以，這樣接線非常靈活。
