專利號:200630307752。世界上最小、易于使用的光隔USB/串口轉換器！

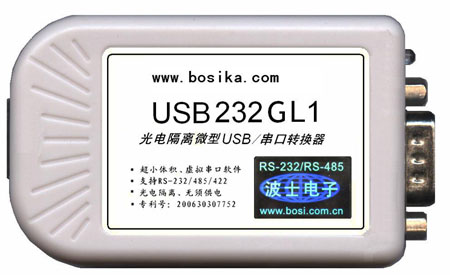

波仕USB232GL1光電隔離微型USB/串口轉換器秉承波仕轉換器的一貫特色，具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。同時波仕贈送USB-串口影射程序。
波仕USB232GL1是世界上最小的、也是使用最簡便的光隔USB/串口轉換器、實現了USB與串口的光電隔離。串口為RS-232/RS-485/RS-422通用。專利產品,謹防假冒!
|
USB232GL1 |
光電隔離USBßàRS-232/485/422轉換器 |
無須供電 |
可以虛擬成為本地COM串口
、無須修改軟件 |
|
USB232L1 |
USBßàRS-232/485/422轉換器 |
無須供電 |
波仕USB/串口轉換器實現USB與RS-232/RS-485/RS-422串口設備相互通訊的一種協議轉換裝置（USB協議-串行通信協議）。在通信主機 (USB)和RS-232/RS-485/RS-422串口設備之間，無論是通信主機發送信息至指定的RS-232/RS-485/RS-422串口設備或是RS-232/RS-485/RS-422串口設備發送信息至指定通信主機，都可以經其輕易且正確地傳輸。波仕USB232GL1系列提供一個USB口，一個隔離的RS232/ RS485/RS422串口等。
硬件安裝
將USB232GL1型USB/串口轉換器通過配套的USB延長線（A型USB口到B型USB口）外插到計算機的USB口。在串口插座旁邊有一個小LED（發光二極管），當USB232GL1產品接通后LED會一直亮著。
波仕USB232GL1產品的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從USB232GL1向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
USB232GL1 實現了USB與串口（RS-232/485/422）之間的2500V光電隔離。USB232GL1的RS-232/485/422的最高通信速率為19.2Kbps，實際可達38.4Kbps。波仕USB232GL1內置有600W抗雷擊浪涌保護器。USB232L1的RS-232/485/422的最高通信速率為115.2Kbps，但是沒有隔離。
軟件安裝
USB232GL1配套有一根1米長的USB延長電纜和驅動軟件（一張光盤）。驅動程序支持 Windows 98/ME/2000/XP/2003等。
按照以下步驟安裝USB232GL1轉換器驅動軟件：
直接運行Driverinstaller.exe或者Setup.exe，按照選項提示直到驅動程序安裝完畢。
或者按照以下步驟安裝USB232GL1轉換器驅動軟件也可以：
1．啟動計算機、確信計算機的USB口工作正常。
2．將USB232GL1的USB電纜插到計算機的USB口、計算機會自動檢測到USB232GL1并且顯示“Find New Hardware”，按“Next”繼續。
3．將USB232GL1的配套光盤插入計算機的光驅，按“Search for the best driver for your device”，選中“Specify a location”并且選路徑為“E:\WinXP”(以WinXP為例，假設光驅為E：盤) 。
4．Windows 將找到 (SER9PL.INF) 并且顯示 USB to Serial Cable。 按“Next” 繼續。
5．Windows又顯示“發現新硬件”，按“Next”繼續。
6．Windows安裝完畢所有驅動軟件后，按“Finish”結束。
用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB232GL1一個新的COM口號碼。記住這個COM口號碼。
7．如果要卸載USB232GL1的驅動軟件，只需運行配套光盤上的UNINSTALL.EXE即可。
用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB232GL1一個新的COM口號碼。記住這個COM口號碼。如果要更改COM口號碼，在Windows XP下，桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口（找到USB232GL1的）\屬性à端口設置à高級àCOM端口號，用戶就可以更改COM口號碼了，如果某號碼已經被占用可以強行替換已經被占用的COM口號碼。
性能特點
——光電隔離，無須外接電源！ ——無須供電而且還可以對外輸出5V電源。
——串口為RS-232/RS-485/RS-422通用！ ——自動識別串口號，并且可以修改COM號！
——軟件只需修改串口號即可，無須重新編寫。 ——驅動程序同波仕USB232、USB485轉換器。
