一 用途

   波士QN485C全能RS-232/485轉換器集八大轉換功能于一體：（均為雙向自動轉換）

1、  RS-232/RS-485轉換器        2、RS-232/RS-422轉換器

3、RS-232/TTL轉換器           4、RS-485/RS-422轉換器

5、RS-485/TTL轉換器           6、RS-485/RS-485中繼器

7、RS-422/TTL轉換器           8、RS-422/RS-422中繼器

   波士電子是串口轉換器的鼻祖，同時也是先進轉換器的開拓者。波士電子不斷根據客戶的要求推出創新產品以滿足各種各樣用戶的需求！

二 安裝及性能

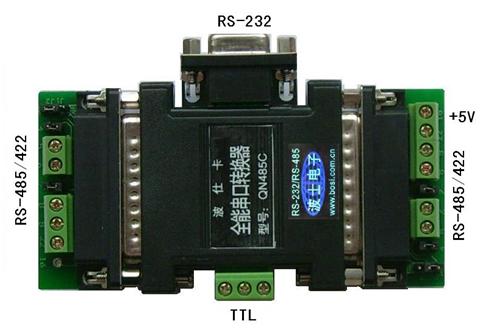

QN485C有4個口，如圖，分別位于左、右、上、下。左邊為RS-485/422口（配可插拔的接線端子），上面為RS-232口（固定DB-9孔插頭）、下面為TTL口（固定接線端子）、右邊為RS-485/422口（配可插拔的接線端子）。

QN485C支持最高通信速率115.2Kbps、5V供電、不隔離。QN485C同時具有吸收浪涌電流的抗雷擊保護功能。由于QN485C特有波士零延時智能收發轉換技術，所以確保適合所有通信軟件。

三  外形圖

QN485C的外形如圖(117*72*26mm)。配套免費提供：DC-05穩壓電源、DB-9延長線。
