無需驅動、透明傳輸----- USB2.0光纖已到！
波仕USB2.0光纖延長器
圖1：ST頭OPT-USB產品外形
一、用途
波仕電子發明了USB光纖延長器。在USB3.0標準還在為能否和如何支持USB光纖傳輸爭論不休的時候，波仕電子的OPT-USB已經可以將USB2.0信號通過光纖延長最遠40Km，在遠端復現一個USB口。OPT-USB成對使用，無需驅動程序、支持USB2.0全速（12M）速率,兼容USB2.0高速（480M）。由于USB信號的時序、幅值、方向、速率、規約都及其復雜，所以實現USB信號的光纖傳輸也是非常復雜的技術，這基本上代表了USB光纖通信的最高水準。波仕電子經過多年的研究，開發出這一具有國際領先水準的產品，并且已經獲得發明專利ZL02284434《一種通過光纖傳輸USB信號的電路》。
波仕電子的OPT-USB是最新一代USB光纖通信產品，實現了USB信號在光纖中的遠程透明傳輸。OPT-USB具有超小型的外形、無須修改已有的軟件、無須驅動程序。產品成對使用，接計算機端無需電源。OPT-USB是目前世界上唯一可以將USB延長40Km的產品。本產品受以下中國專利保護：ZL02284434,200730098650、200630307752，侵權必究！
二、硬件安裝與使用
成對使用的OPT-USB型的光纖延長器分為遠端D型（Device型，接設備）和近端C型（Computer型，接計算機）。遠端Device型的USB口為2個A型USB座（雙層的，同計算機的USB插座一樣），其中任何一個A型USB座接USB設備、另外一個A型USB座接外部5V電源。近端Computer型的USB口為B型USB座（就是同USB打印機的USB插口），通過USB打印線接到計算機的USB口，無需供電。遠端D型(Device)與近端C型(Computer)產品外形上是一樣的。遠端D型與近端C型之間用3根光纖相連，注意這3個光口按照位置一一對應連接（如圖2）。OPT-USB目前提供ST光口，可以通過光纖跳線轉換為SC、FC口。波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。
USB光纖延長器使用時用3根單?；蛘叨嗄９饫w接雙方的光纖頭，注意一一對應。請保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。OPT-USB-Device型的供電為5V直流，供電電源為帶USB口的直流5V 500mA，產品功耗小于2W。OPT-USB-C型從USB口取電，無需外接電源，產品功耗小于2W。
|
OPT-USB |
USB光纖延長器 |
單模多模通用 |
延長最遠40Km |
連接好后，OPT-USB的使用非常簡單，與一根普通的USB延長線的使用是一樣的。OPT-USB-D產品的下位機側為2個A型插座，其中一個用來接外接電源，另外一個外接比如USB攝像頭、USB數據采集器、USB串口轉換器、U盤等USB設備，注意這2個A型插座是完全一樣的，可以互換。這樣，OPT-USB就相當于是在最遠至40Km處復現了計算機的USB口，而且是隔離的USB口。由于OPT-USB中間經過了光纖的遠程傳輸，所以具有傳輸距離遠、抗電磁干擾等特點。同時OPT-USB對USB設備支持的通用性比直接插計算機時略差，比如不支持用USB-HUB擴展USB口，也不支持USB低速（1.5M）設備(如鼠標)。OPT-USB特別適合需要遠程傳輸?shù)娜賃SB2.0和高速USB2.0設備，比如USB攝像頭、USB數據采集、USB232GH3串口轉換器、USB存儲設備等。
因為OPT-USB的使用與USB延長線是一樣的，所以是不需要驅動程序的。OPT-USB僅僅是一個透明的物理傳輸，與計算機操作系統無關。自然，OPT-USB支持各種操作系統，Windows 7/Vista/XP/2000/Me/98、LINUX等都可以。
三、性能特點
OPT-USB的光纖頭為單模/多模自動適應，這是波仕電子獨有的技術。
|
光纖接口 |
ST（可轉FC、SC） |
|
電氣
接口 |
USB-A口（OPT-USB-D型） |
|
傳輸介質 |
單模光纖或多模光纖 |
USB-B口（OPT-USB-C型） |
|
適用光纖 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
102*70*26mm 、100克 |
|
通信方式 |
USB2.0全速、兼容USB2.0高速 |
光纖傳輸
最遠距離 |
40Km（單模光纖） |
|
電源插口 |
無源（C型）、5V電源（D型） |
2Km（多模光纖） |
|
光波長 |
1310 nm |
工作溫度 |
—10~+70℃ |
四、典型應用
在圖2中，將USB設備外插到OPT-USB-D的USB座上，OPT-USB-D接上5V電源， OPT-USB-D與OPT-USB-C之間通過3根光纖一一對應連接，OPT-USB-C與計算機的USB口相連。通過兩臺OPT-USB光纖延長器（D型與C型配對）可實現USB設備與計算機之間的遠程USB光纖通信。
圖2 OPT-USB的典型應用
五、產品歷史回顧
波仕電子以前曾經推出過只支持USB1.0低速(1.5M)的 USB光纖延長器，使用2根光纖，型號也是OPT-USB，目前這種舊的產品已經被淘汰并停產。現在本說明書的新的支持USB2.0的USB光纖延長器直接沿用了以前的型號，可以替代以前的產品。
|
波士USB、以太網轉串口、光纖
公司電話 027-51518044 18971445129 傳真 027-51518048
| 主要優點: |
| 世界上最小的以太網/串口轉換器、支持RS-232/485/422，虛擬串口，使用簡便！特小的USB/RS-485轉換器、無須外接電源！專利號：200730098650、200630307752、ZL2002284234，侵權必究！OPTU232L1被評為2007年度中國十大創新通訊產品 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（.pdf格式文件）
|
類 型 |
型 號 |
功 能 |
特 性 |
| 微型USB高速光隔 RS-232/485/422 |
USB232GH3 |
高速光隔USB/RS-232/485/422轉換器(FTDI驅動) |
世界上最小 |
| USB232GH1 |
高速光隔USB/RS-232/485/422轉換器(PL驅動) |
世界上最小 |
| USB轉高速光隔 RS-232/485/422 |
USB232GH2 |
高速光隔USB/RS-232/485/422轉換器(FTDI驅動) |
無須外接電源 |
| USB232GH |
高速光隔USB/RS-232/485/422轉換器(PL驅動) |
無須外接電源 |
| USB轉232/485/422 |

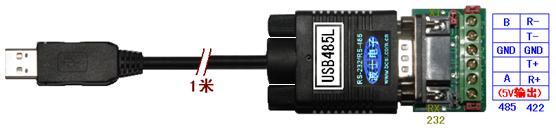

USB485L |
