單模多模通用、單纖雙纖可選

USB/串口光纖轉換器

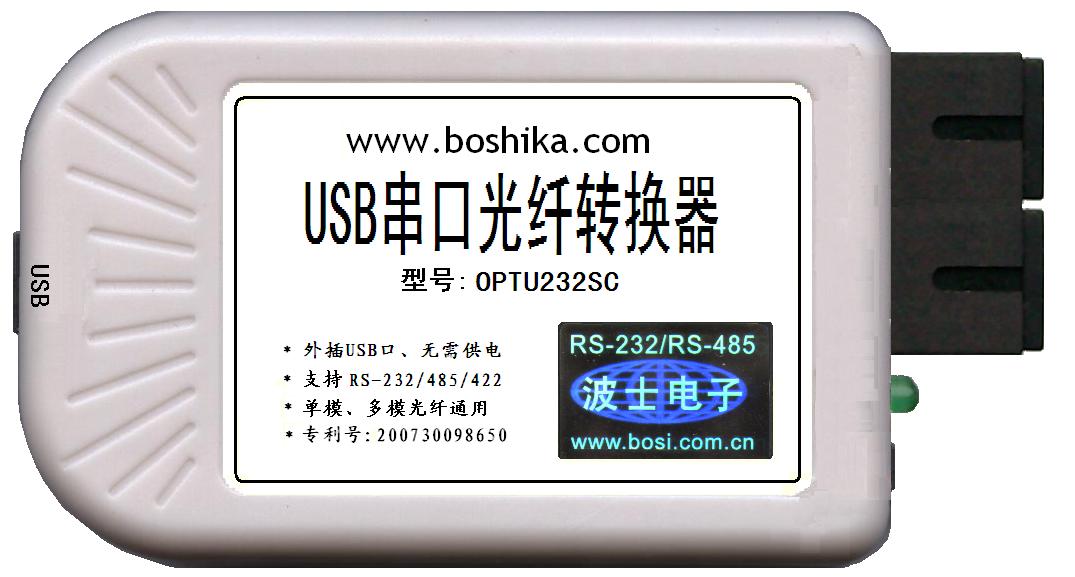

圖1   OPTU232SC產品外形圖

 一、用途

    USB/串口光纖轉換器為波仕電子發明和首創、同時也是世界上唯一的同類產品。波仕電子的OPTU232SC和OPTU232SC1是最新一代USB光纖通信產品，直接從USB口轉換出一對或1個SC光纖收發頭用于傳輸串口信號，單模多模通用而且無須供電。波仕OPTU232SC和OPTU232SSC1型USB/串口光纖轉換器具有超小型的外形(74*23*47mm)、可以將USB口虛擬成為本地COM串口、無須修改已有的串口通信軟件。驅動程序同波仕USB232系列轉換器。由于OPTU232SC（或OPTU232SC1）傳輸?shù)倪€是串口信號，所以必須成對使用或者與波仕的OPT485L、OPT485L1型號的串口/光纖轉換器配對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。OPTU232SC的傳輸介質為兩根光纖、OPTU232SC1的傳輸介質為一根光纖，但是外形和驅動程序是完全一樣的。

本產品受以下中國專利保護：ZL02284434《通過光纖傳輸延長USB信號的電路》，侵權必究！

二、硬件與軟件安裝

將OPTU232SC串口光纖轉換器通過USB打印線外插到計算機USB口。OPTU232SC默認使用一對SC光纖接頭（圖1）、可轉FC、ST頭。OPTU232SC可以成對使用，也可以與波仕OPT485L型號串口光纖轉換器使用。OPTU232SC1為OPTU232SC的單纖版本，外形及性能同OPTU232SC，但是只有1個光纖頭，只用一根光纖收發，必須兩個單纖收發器成對使用（T3R5與T5R3成對使用）。

波仕USB串口光纖轉換器使用時光纖發送頭通過光纖接對方的光纖接收頭。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPTU232SC外接計算機的USB口，無需供電。產品功耗小于2W。光頭的旁邊帶LED指示燈，分別指示USB口供電狀態和光口通信狀態（圖2、圖3）。產品接計算機USB口時是絕對無需外接電源的，備用電源插座僅僅是對外輸出5V電壓。

   波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。OPTU232SC需要安裝驅動程序。OPTU232SC支持Windows 7/XP/Vista/CE/8等操作系統。
