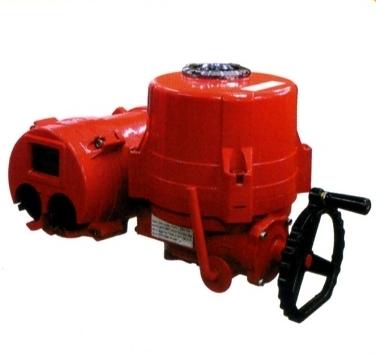

RERQ系列電動執行器具有高智能、高防護、體積小、集成度高、使用命長、性能穩定等特點。可現場操作，也可遠距離控制，適應90度旋轉的球閥、蝶閥、風門擋板和其他適合90度旋轉的設備，可滿足工業自動化控制管路的各種要求，可廣泛應用于電廠電站、石油、化工、冶金、電廠脫硫、水處理、造紙、造船、樓宇自動化等行業。RERQ系列電動執行器扭力范圍從1000Nm到3000Nm，在此范圍內有多種型號可供選擇。
RERQ電動執行器在出廠前均經過嚴格的質量檢測，確保產品的穩定、可靠。其產品結構緊湊、重量輕，另有各種不同控制形式和樣式的高智能產品可供選擇:
1．采用超大規格的數字集成芯片，功能強大，精度等級高。在任何時刻，一旦執行器接通電源，它將自動檢測控制電路，以確保正確的操作。
2．執行器的位移傳感器采用霍爾傳感器，并對脈沖信號數字量化處理；霍爾效應磁性脈沖系統可精確地測量和控制執行器的行程。
3．從成功地采用IA紅外線系統起，IA現在還支持與IrDA，兼容的通訊。執行器的功能參數設置、調試和現場電動操作，都可以通過手持式紅外線遙控器設定，無須打開箱蓋而暴露內部的控制電路。
4．執行器采用高清晰LCD數字、中文及標識符液晶顯示屏，實時顯示閥門開度的百分值。液晶顯示屏的背光極大方便了用戶在夜間的使用。在全開或者全觀的位置時，有高亮度的LED紅、綠燈指示。在主電源掉電時，后備電池支持屏幕顯示。
5．RERQ系列智能角行程電動執行器具有緊湊的外形和堅固的結構，重量輕，可以輸出較大的力矩。外殼防腐能力強，防護等級可以達到IP68，能適應各種嚴酷的工況?？煽康牧叵到y(tǒng)可以提供過載保護。雙蝸輪桿機構具有自鎖功能，防止反轉。原裝進口的高品質接線端子保證了接線牢固，可以在震動環境中使用。其中部分型號采用了無開關觸點的固態繼電器，在調節轉矩下可以達到1200次/小時。
選型及型號說明
|
型號 |
RERQ
0100 |
RERQ
0160 |
RERQ
0240 |
RERQ
0350 |
RERQ
0500 |
RERQ
0800 |
RERQ
1100 |
RERQ
1500 |
RERQ
2000 |
RERQ
3000 |
|
輸出力矩（Nm） |
100 |
160 |
240 |
350 |
500 |
800 |
1100 |
1500 |
2000 |
3000 |
|
工作制式（%） |
40 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
運行時間 |
50Hz |
21 |
26 |
26 |
31 |
31 |
39 |
39 |
93 |
117 |
117 |
|
60Hz |
18 |
22 |
22 |
26 |
26 |
32 |
32 |
78 |
97 |
97 |
|
最大軸徑 |
圓型（Φ） |
22 |
25 |
25 |
40 |
40 |
48 |
48 |
75 |
75 |
75 |
|
方型（□） |
20 |
23 |
23 |
34 |
34 |
40 |
40 |
64 |
64 |
64 |
|
額定電流（A） |
|
1Phase/110V |
50Hz |
0.98 |
1.60 |
1.62 |
1.72 |
3.60 |
3.90 |
3.90 |
3.60 |
3.80 |
3.80 |
|
60Hz |
1.10 |
1.70 |
1.72 |
1.80 |
3.90 |
4.20 |
4.30 |
3.90 |
4.20 |
4.20 |
|
1Phase/220V |
50Hz |
0.52 |
0.85 |
0.87 |
0.92 |
1.50 |
2.05 |
2.15 |
1.50 |
2.05 |
2.15 |
|
1Phase/230V |
60Hz |
0.58 |
0.90 |
0.90 |
0.95 |
1.60 |
2.20 |
2.30 |
1.60 |
2.20 |
2.30 |
|
3Phase/380V |
50Hz |
0.43 |
0.30 |
0.32 |
0.32 |
0.52 |
0.82 |
0.84 |
0.52 |
0.82 |
0.84 |
|
3Phase/400V |
60Hz |
0.33 |
0.30 |
0.32 |
0.32 |
0.56 |
0.88 |
0.90 |
0.56 |
0.88 |
0.90 |
|
3Phase/440V |
50Hz |
0.59 |
0.30 |
0.32 |
0.32 |
0.55 |
0.82 |
0.84 |
0.55 |
0.82 |
0.84 |
|
60Hz |
0.42 |
0.32 |
0.35 |
0.35 |
0.58 |
0.88 |
0.88 |
0.58 |
0.88 |
0.88 |
|
電機等級 |
|
F |
F |
F |
F |
F |
F |
F |
F |
F |
F |
|
電機功率 |
|
15W |
40W |
40W |
40W |
90W |
180W |
180W |
90W |
180W |
180W |
|
符合ISO5211連接的法蘭 |
|
F07 |
F07/F10 |
F10/F12 |
F10/F12 |
F12/F14 |
F12/F14 |
F12/F14 |
F12/F14 |
F16 |
F16 |
|
重量（Kgs） |
|
7 |
15 |
15 |
20 |
20 |
25 |
25 |
65 |
75 |
75 |
|
手輪旋轉圈數 |
|
10 |
12 |
12 |
14 |
14 |
17 |
17 |
65 |
70 |
70 |
|
標準配置：
防護等級 |
防水型 IP67,NAMUR 4和6，（IP68可選） |
|
電源電壓 |
110/220-230V AC/1Ph / 50 / 60 Hz±10% 380/400/440 VAC /3Ph / 50/ 60 Hz ±10% |
|
控制電源 |
110/220-230V AC/1Ph / 50 / 60 Hz±10% |
|
工作制式（開關型） |
S2:10Min~30Min/ S4:20~50% |
|
工作制式（調節型） |
S4:30~50%,300~1200 次/小時 |
|
電機 |
全封閉鼠籠感應式電機 電機等級為F級 |
|
限位開關 |
開/關各2個（SPDT 250VAC/10A rating） (可加) |
|
力矩開關 |
開/關各2個（SPDT 250VAC/10A rating） (可加) |
|
熱保護及溫度設定 |
內置熱保護開關 開150℃±5℃ ， 關97℃±15℃ |
|
行程 |
90°±5° （0°~100°） |
|
位置指示 |
連續的位置指示 |
|
手操機構 |
自帶 |
|
自鎖功能 |
自帶 |
|
機械限位 |
自帶 （外部可調） |
|
抗冷凝加熱器 |
5W (110/220-230 VAC) |
|
電纜接口 |
2個PF3/4" |
|
環境溫度 |
基本型 -20℃~+70℃ ；可選型 -40℃~+100℃ |
|
環境濕度 |
最小相對濕度10%， 最大相對濕度100% ，無冷凝 |
|
抗震 |
XYZ 10g. 0.2-34Hz, 30分鐘 |
|
外殼 |
鋁合金外殼經硬脂陽極氧化和聚酯粉末涂層處理 |
可選配置：
|
EXA |
防爆型（EexdⅡ BT4 ） |
EexdⅡ BT4，BT6,CT4,CT6 |
|
WTA |
高級防護型（IP68） |
臨時潛入水10米可工作100小時 |
|
PK |
電位計（0-10Kohm） |
精度高，一體化設計能保證閥位準確輸出 |
|
PCU |
比例控制單元（輸入，輸出4-20mADC） |
智能化的一鍵自動校準和自我調校功能 |
|
ATS |
附加扭矩開關（SPDT X2 250V AC 10A） |
最多4個 |
|
LCU |
現場控制單元 |
遠程控制/就地控制（/開/停/關） |
|
CT |
電流位置傳感器（輸出4-20mADC） |
0點和量程可調節（有4線和2線制，可供選擇） |
|
ALS |
輔助限位開關 |
最多4個 |
|
SV |
多種扭力和可調的開關速度 |
訂購前請與本公司聯系 |
|
LCD |
液晶顯示窗口 |
清晰觀察執行器的閥位 |
|
LPA |
臥式安裝 |
控制風門擋板，帶輸出拐臂、支架、球形鉸鏈 |
|
FS |
安全返回式 |
訂購前請于本公司聯系 |
