有機構預測，2021年全球?qū)@探約5.4萬口油井，比2020年增加12%。而預計2022年，鉆井?dāng)?shù)量將進一步增加，比2021年增長19%，這對于2020年遭受巨大打擊的全球鉆井市場來說，無疑迎來了走出低谷、實現全面復蘇的曙光。
作為油氣勘探開發的“龍頭”，鉆井規模的顯著提升，預示著未來一段時間，石油行業工作量將保持快速增長。過往以柴油發動機為動力驅動的鉆機市場保有量不低，而在“碳中和”的需求下，以更加環保、節能、低噪的電動機驅動的驅動方式正逐步的替代柴油機發動機作為動力驅動，并具有強大發展?jié)摿Α?/div>
深入陸地四千米 油驅動轉向電驅動
在北方某鉆探公司4000米鉆機項目中，現場電機為1000KW，電壓10KV，兩臺電機通過傳動裝置為鉆機系統提供動力，現場電機會驅動傳動裝置，傳動裝置為泥漿泵和絞車提供動力，絞車會驅動大鉤和轉盤，各個驅動機構的切換是通過氣源房提供動力，再通過氣胎離合來進行傳動裝置與電機、泥漿泵、絞車的切換。控制室會根據具體鉆井深度和鉆井工藝調整電機轉速，來滿足鉆井工藝需求。
兩臺變頻手拉手 穩定可靠更協調
客戶現場原有驅動方式為內燃機驅動，為鉆機提供動力?，F(xiàn)在客戶更換為兩臺電機通過網電為鉆機提供動力，實現由油驅動向電驅動的轉換。
英威騰方案

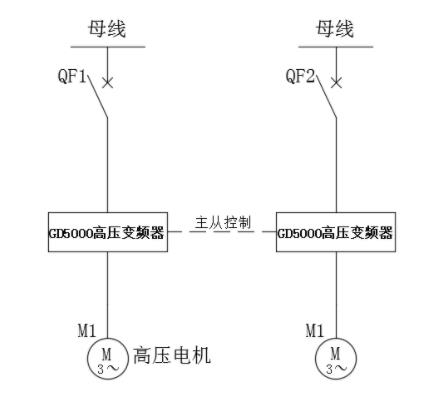

主從控制系統框圖
兩臺GD5000變頻器通過主從通訊連到一起，主機跑速度模式，從機跑轉矩模式，從而保證兩臺機組出力一樣，兩臺機組動態響應更加協調，使機組運行更加穩定可靠。
方案特點
GD5000系列高壓變頻器調速系統是英威騰自主研發、設計的新一代高壓（同步/異步電機）三相交流電動機的調速、驅動裝置，英威騰GD5000系列高壓變頻調速系統采用多重化移相多單元串聯正弦脈寬調制(SPWM)疊壓技術，直接“高-高”式，功率模塊為交-直-交型電壓源變頻調速器。采用英威騰GD5000系列高壓變頻裝置電代油驅動裝置，有以下優異特點：
1、自主開發的高性能的無速度傳感器矢量（異步/同步電機）控制技術，精度高、動態響應快。
2、變頻器效率96%以上。
3、主/從控制功能，實現了多電機同時驅動控制。
4、低諧波裝置，遠低于國標要求4%。
5、高功率因數，功率因數0.95以上，無需增加補償裝置。
6、現場兩臺電機既能跑單機模式也能跑主從控制模式，互為冗余，更加安全可靠。
7、系統低噪聲、無污染，更加的綠色環保。
每天節省一萬元，推進“碳中和”又一體現
根據現場提供數據：用電機驅動的情況下，每天耗電量在1.8萬度電，按照1.1元/度，每天費用在1.98萬元；在用內燃機驅動的情況下，每天的用油量在4-5噸左右，按照每噸7000元，每天的費用在2.8-3.5萬元。完全用電的情況下，每天能省下1萬元左右的費用，節能效果明顯。
通過現場運用表明，英威騰Goodrive5000系列高壓矢量變頻器運行穩定，響應效果好，節電率效果顯著，是鉆井行業油改電項目的好幫手。
