研華汽車變速箱檢測系統
發布時間：2010/4/9 15:32:27 修改時間：2010/4/9 15:32:27 瀏覽次數：2446

　　行業：設備自動化
　　地點：中國 北京
　　系統介紹：
　　汽車的實際使用情況非常復雜，如起步、怠速停車、低速或高速行駛、加速、減速、爬坡和倒車等，這就要求汽車的驅動力和車速能在相當大的范圍內變化，而目前廣泛采用的活塞式發動機的輸出轉矩和轉速變化范圍較小。為了適應經常變化的行駛條件，同時使發動機在有利的工況下(功率較高、油耗較低)工作，在傳動系統中設置了變速箱。汽車變速箱是汽車零配件中技術含量最高的產品之一，其中較為關鍵的環節是在線檢測，要在生產線上實際模擬出汽運行狀況的條件下測試變速箱的相關指標。
　　系統需求：
　　目前主要采用的汽車變速箱檢測方案是利用電動機模擬發動機、發電機模擬負載的方法實現在線檢測的功能。具體流程如下：用兩臺交流電機模擬汽車工況，在線檢測變速器的綜合指標：各檔換檔過程，加載能力，并能實時監控系統的運行參數，繪出系統的性能曲線。機械手自動完成對不同型號變速器、不同檔位的換檔動作。在測試過程中控制軟件對系統的運行參數實時記錄顯示，并對溫度、轉速、扭矩、電流實時監控，遇到故障自動報警、自動分析?？刂撇块T以計算機為中心，控制軟件根據現場數據和當前工作狀態來控制系統的流程、任務分配、指令發送、故障檢測等功能。
　　對于汽車變速箱檢測系統的要求如下：
　　抗震性好、具備薄膜鍵盤的人機界面平臺和工業級觸摸屏，能夠輸出雙顯
　　方便進行I/O擴展，支持測試用組態軟件的實時運行
　　能夠?qū)崿F(xiàn)對溫度、轉速、扭矩、噪音、速度等各種狀態參數的實時控制
　　系統需適應工廠中震動、油污、灰塵、連續生產等嚴苛的要求
　　研華解決方案：
　　AWS-8248
　　15” TFT LCD經濟型模塊化14槽工作站
　　PCI-1712
　　1MS/s，12位高速多功能數據采集卡
　　FPM-2150
　　15” 帶Direct-VGA端口的工業平板顯示器
　　WebAccess
　　基于瀏覽器的HMI/SCADA軟件

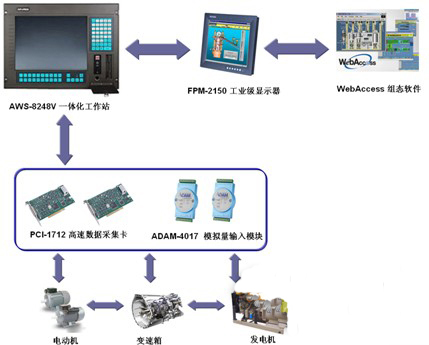

　　系統架構圖：
　　

　　系統描述：
　　該系統采用研華一體化工作站AWS-8248，用于連接工業及顯示器FPM-2150和數據采集卡PCI-1712，在實現顯示的同時輸出顯示到中控室。PCI-1712用于輸出控制參數，實現對變速箱的加載、換檔等操作，同時讀取變速箱運行參數：溫度、轉速、扭矩、噪音等，并借助于 WebAccess組態軟件實現數據記錄與實時監控，遇到故障后能夠自動報警、自動分析。
　　結論：
　　研華開放式整體解決方案，為客戶搭建了一個完整的汽車變速箱檢測系統，并且實現了高速、高精度、全自動的實時測試需求。研華工業級產品出色性能也充分保障了該系統的可靠運行。
