隨著工業現場和設備復雜程度的提高和功能的提升，使得越來越多的用戶希望能夠在控制器中進行復雜的算法運算和控制、高速的模擬量采集、多任務同時運行并各自有不同的執行周期、大量的數據存儲和處理、圖形顯示能力，來滿足日益復雜的現場應用。隨著嵌入式系統在工業應用領域的成熟可靠運行，及軟邏輯技術的日趨完善，既具有工業PC強大的運算性能，又具有PLC的編程方式、實時性和可靠性，新一代控制器PAC(Programmable Automation Controller)應運而生。
PAC結合嵌入式PC的處理器、RAM和軟件的優勢，以及PLC固有的可靠性、堅固性和分布特性，滿足用戶單一平臺多功能的需求。研華新一代PAC—APAX-5000 系列是公認的設計杰出、性能與系統架構出色的系統。APAX-5000系列將控制、人機界面、信息處理和網絡通訊功能整合在單一控制系統內。其充分滿足了多功能性、靈活性和擴展性的需求，領先于市場上其他的PAC產品，是工業自動化行業應用的理想方案。
（一）提供高效、靈活、堅固的系統架構：
1.實時本地總線
APAX-5000 I/O本地總線采用實時I/O的訪問方法來確保確定性控制的實時性能。由于I/O數據處理過程是采用專用數字信號處理器（DSP）來處理，而不是通過控制器的CPU，使得I/O掃描速率在1ms之內，保證了I/O處理的確定性。I/O處理在后端執行，控制器的CPU和DSP通過內置雙口RAM共享數據，因此,無論I/O點數的多少也能確保實時操作。編程人員可集中進行應用程序的開發，APAX系統將自動獲取實時I/O數據。

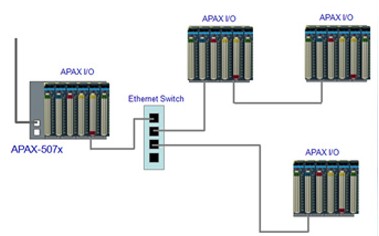

2.靈活的本地總線擴展拓?fù)浣Y(jié)構
I/O模塊可緊靠CPU右側安裝；也可通過以太網菊花鏈安裝；可通過交換機星型安裝，還可通過交換機進行樹形安裝。
3.CPU冗余方案
在高可靠性要求的場合，APAX可以支持CPU冗余的方案。兩臺CPU運行相同的程序，同時讀取外部I/O，并自動相互交換運行數據；通過對硬件心跳信號的監控，判斷CPU的工作狀態，并在主CPU失效時，從CPU自動接續主CPU的狀態繼續運行。
●支持所有類型的I/O模塊
●模擬量模塊支持多達16個
●數字量模塊支持多達32個
●主備CPU切換時間：1.5秒內
●冗余交換數據 4K Byte，掉電保持區512K Byte
4．可靠工作于惡劣環境
溫度適應能力：-10°--55°；工作溫度，-40°--70；
抗振動：1 Grms @ 5 ~ 500 Hz (隨機, 運行狀態) 2 G @ 5 ~ 500 Hz (正弦,存儲狀態)
通過IEC-61850-3電力認證：APAX-PE電力系列產品
（二）人性化設計
1.熱插拔、自診斷、高密度I/O模塊
APAX I/O模塊可通過背板進行通訊和獲取電源。APAX I/O模塊支持熱插拔，在系統帶電狀態下，可以帶電插入或拔出背板。操作人員在不停止系統的情況下插拔I/O模塊，降低了系統維護費用。
2.易于識別的模塊
操作人員通過操作模塊前端的ID開關來改變模塊的ID號。電源LED不僅顯示模塊電源狀態，也可執行自我診斷功能，所有數字模塊提供LED狀態顯示。
3.夾鉗式接線端子
APAX I/O模塊提供可拆卸的夾鉗式接線端子進行I/O接線。與螺絲式接線端子比較，夾鉗式接線端子可節省安裝時間（75%），且不需要對連接進行檢查或再固定，并具有較高的耐搖晃和防振動特性。
4.帶有配線示意圖的信息標簽
所有的I/O模塊都提供了一個標簽，一面標注了通道接線示意圖和重要提示，方便了操作人員在現場的使用和維護，另一面工程師可以自行注釋接線說明。
（三） 高效的軟件設計
1.支持IEC-61131-3標準編程標準，使傳統PLC用戶無痛切換多任務控制系統、支持離線仿真、提供邏輯分析儀工具、提供批次控制功能塊、自整定的PID、支持PLC OPEN 標準的運動控制、 支持SQL功能、支持E-mail功能塊、支持FTP功能塊。
2.支持VStudio.net或eVC++等基于.NET的高級語言開發工具來編程，可以充分發揮高級語言靈活，功能強大的特點。
3.Logixview：.NET平臺下輔助開發包，提供數十種常用的顯示、控制、曲線控件，簡化工程師界面開發的工作量，提高開發效率。
4.DiagAnywhere遠程維護軟件幫助客戶實現遠程維護任務，包括遠程監視和控制、遠程屏幕快照和記錄、文件上傳和下載等功能。
