導讀
對于傳統輪胎制造商來說，輪胎制造和管理過程仍存在著低效、高成本、難監管等問題，數字化的匱乏嚴重阻礙了關鍵數據的采集與分析，無法及時有效進行優化管理與決策，輪胎廠的數智轉型是解決這些問題的關鍵。
典型案例分享
丨丨 疏通采輸“結節” 丨丨工業無線方案讓輪胎廠數智轉型暢通無阻
WISE-4000
項目背景
現代工廠流程自動化始于產線設備互通互聯及數字化，以整體設備效率管理(OEE)、能耗及品質管控。因此，數字化的匱乏嚴重阻礙了關鍵數據的采集與分析，無法及時有效進行優化管理與決策。同時，依靠人工進行生產巡檢，工廠經理通常會在異常和中斷情況發生后才能接到通知，這也就導致瑕疵產品產生及大量浪費，而設備停機時間過長，也嚴重影響生產進程與效率。
在輪胎制造過程中，混合材料配方之前的溫度、濕度和流量控制是影響輪胎品質的關鍵因素。輪胎生產過程通常結合了兩種主要類型的制造：第一種為流程/分批生產，每一批的成分和化學性質均不同，因此，數據可視化對于生產過程控制極為必要；另一種則為離散生產，它涉及單個組件和最小變化，但需要整個制造過程的數字化方可實現。
然而，對于布滿傳統基礎設施的傳統輪胎制造商來說，面對生產不可中斷需求，離線設備升級是非常困難的。相應的，如設備操作員仍然依賴紙質記錄巡檢信息，現場工程師仍然手動監控設備操作，不僅耗時且容易出錯，也將會產生高昂的人力成本及維護成本。
WISE-4000
系統需求
為了提高現場設備的管理效率，必須對設備和環境數據進行數字化，以實現實時可視化和集中管理。同時，為優化OT管理，還需精準采集能耗和變壓器操作等的綜合數據，以有效提高生產效率。
因此，汽車輪胎制造商需要關鍵過程、參數閾值、設備狀態以及環境溫/濕度數據的無線解決方案。然而，制造商的生產線主要由離線設備組成，這些設備安裝在相距較遠的地方，因此安裝網絡電纜進行連接是不切實際的。
為了解決這些問題，制造商希望能夠在不中斷操作或不需要額外布線的情況下部署解決方案。理想情況下，他們希望無線I/O模塊能夠與現有設備集成，用于數據采集和傳輸。為了在預算范圍內升級工廠，該解決方案還需要具有成本效益，并且易于安裝，以便遠程監控&智能分析工廠數據。
WISE-4000
項目實施
WISE-4220-S231
·2.4G Wi-Fi物聯網無線模塊，帶溫濕度傳感器
WISE-4220 + WISE-S214
·2.4G Wi-Fi物聯網無線模塊I/O + 4AI/4DI無線模塊I/O
WISE-4051
·8DI 2.4G Wi-Fi物聯網無線I/O與1RS-485
WISE-4060
·4DI/4Relay 2.4G Wi-Fi物聯網無線I/O
WISE-4000
系統說明
本項目采用研華WISE-4220-S231、WISE-4220 +WISE-S214和WISE-4051無線I/O模塊作為數據采集裝置，WISE-4060-B模塊作為報警提供端。
WISE-4220作為一款物聯網無線感知模塊，可以與不同的I/O板匹配，同時WISE-4060支持繼電器輸出。上層監控系統用于設置不同告警值閾值，當達到閾值時，系統將通過WISE-4060向告警設備發送告警信號，方便現場即時管理。數據通過Modbus傳輸至MES/SCADA系統，并通過MQTT協議傳輸?shù)剿接蟹?wù)器/云端。
無線數據采集模塊WISE-4220- S231可將WISE-4220與溫濕度傳感模塊相結合，通過Modbus TCP協議將本地傳感數據轉換為用于遠程應用的智能數據。輪胎制造商選擇WISE-S214也正是因為大多數傳感器不支持RS-485 + Modbus，只傳輸模擬電壓信號，而WISE-4051模塊可以直接從混合設備中獲取Modbus RTU支持、RS-485接口、流量傳感器數據。這樣可以將下板I/O采集到的信號通過Modbus協議傳輸?shù)缴习澹c管理平臺無縫集成。
WISE-4000

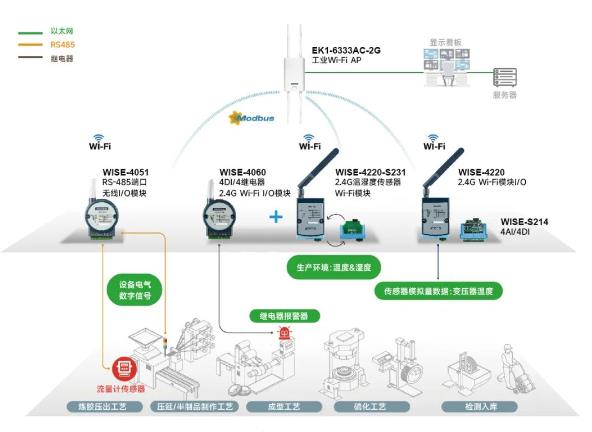

系統架構
WISE-4000
方案價值
汽車輪胎制造商成功地實施了遠程監控系統，大幅降低了能耗，優化了系統可用性，并有效提高輪胎產品質量。本次項目實施分為三個階段：
第一階段
采集生產線數據，用于遠程可視化及設備狀態監控
第二階段
通過環境及能耗數據優化工作場所安全&能源效率
第三階段
構建報警解決方案，實時管理流程異常
研華WISE系列無線通訊模塊支持多種I/O及即插即用功能，可在室內外環境中靈活部署。同時，該系列模塊還可用于傳統設備聯網升級，對基礎設施進行全面的遠程監控，包括監控生產/存儲環境、設施能耗和效率以及制造過程參數等。
由于成功實現了全面設備聯網和遠程操作監控，該輪胎制造商決定將研華的解決方案擴展到其他研發中心和生產設施，包括中國的四家工廠。通過為各種PLC提供廣泛的支持，研華的無線通信模塊消除了復雜的施工和布線工作，使制造商能夠快速升級工廠能力，同時節省安裝時間和成本。
