隨著國內近幾年來經濟的火速發展，在市場上出現越來越多智能化、科技化的產品，手術機器人是比較代表的產品， 。機器人手術具有精度高、穩定性強、可進行復雜操作等優勢，將引領外科手術變革。隨著人口老齡化加劇，高質量醫療的需求持續提升，幫助醫療服務提高工作的效率。預計全球手術機器人市場將以26.2%的年復合增長率增長至2026年的336億美元。受國產產品上市、配置證放開、納入醫保等因素催化，我國手術機器人市場有望快速增長，2026年有望達到30億美元以上，2020-2026年復合增速為44.3%。
骨科機器人讓骨科手術更精準和更高效，是全球手術機器人市場中第二大細分領域，全球骨科手術機器人的市場規模從2015年的1.4億美金增長到2020年的13.9億美金。
骨科手術機器人的主要組件
骨科手術機器人的主要組件包括光學定位系統、手術臺車系統及配件。
●光學定位系統由光學導航設備、顯示器及導航軟件構成，可輔助定位標志并將其與術前規劃確定的標志進行配對，從而能夠追蹤放置的靶標，讓醫生精準的操作；
●手術臺車系統由機械臂和操作臺組成，機械臂移動至術前規劃中設計的目標位置，醫生再根據定位指引，對目標位置進行切割；
●配件包括無菌罩、固定器、靶標套件和顯示器，分別用于制造無菌區、穩定骨、追蹤解剖標志及監控移；
客戶應用需求
●除3C認證外，考慮到出口，需具備完善的全球認證體系，能夠通過醫療認證
●具有4個獨立網口、用來連接外圍設備及擴展，支持獨立三顯
●整機能夠抗振、抗沖擊，寬溫設計，用于醫療應用需要產品生命周期長
研華解決方案
從骨科機器人組成部分來分析，骨科手術機器人的組成大致上可分為控制系統、定位導航裝置、機械臂裝置以及配套的工具集。控制系統是骨科機器人的核心，研華提供ARK-3532系列產品運行圖像處理軟件模塊、手術規劃軟件模塊、機械臂控制模塊等，定位導航系統能夠根據術前導入的影像形成三維模型，把三維模型與患者的實際體位、空間中手術器械的實時位置統一在同一坐標系下，利用三維定位系統，對手術器械在空間中的位置實時采集并顯示，醫生通過觀察三維模型中手術器械與病變部位的相對位置關系，對病人進行導航手術治療。通過三維重建、手術規劃，能有效提高手術精準度，縮小創傷面積，減輕病人疼痛以及延長植入假體的使用壽命，同時可由醫生遠程操作，極大地提高醫療資源利用效率。
研華產品方案
ARK-3532支持使用4 x USB 3.2、4 x USB 3.0、6 x COM、4 x GbE、VGA、音頻、16bits GPIO、4K HDMI 1.4和可選DVI/HDMI/DP模塊，能提供23個I/O接口連接外部設備。此外，ARK-3532支持Intel RAID最多可容納4 x 2.5“SATA III硬盤?？蛇m用于視覺檢測、運動控制、影像運算等場景需求。

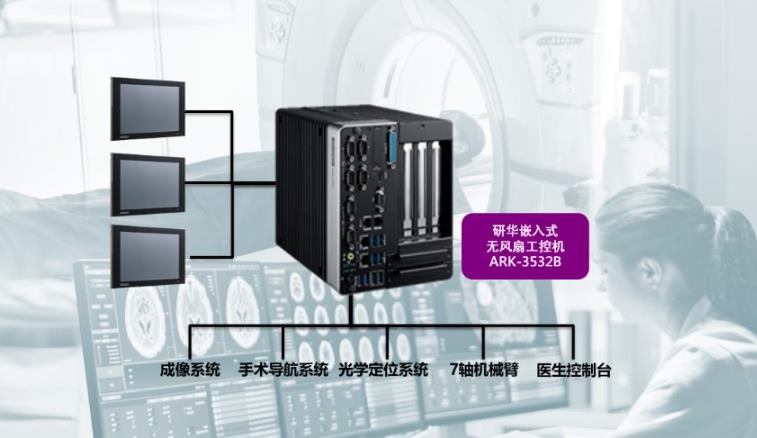

?。ㄏ到y(tǒng)架構示意圖）
