易格斯測試

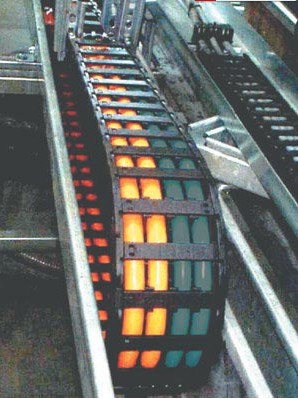

作為拖鏈和特殊用途拖鏈電纜的制造商，易格斯盡量模擬真實使用環境對拖鏈和電纜進行測試。位于德國科隆的公司技術測試中心進行著各種系列、環境最惡劣的測試。目前我們的數據庫已經有35組不同條件的測試結果。這些最新最全的數據為電纜的實際工作環境提供了珍貴、可靠的信息，也是公司產品研發的基礎。拖鏈、電纜及配套系統的測試數據都會在易格斯提供的功能質保單上詳細描述。
測試, 測試, 不停地測試!伺服電纜結構
測試的目的是為了證實： 用于屏蔽伺服電纜時， 與價格低的絞織填充物比較， 價格高的內護套更有利于起到防護功能。對于柔性屏蔽電纜， 采用內護套使其屏蔽層與復合芯線分離。一方面是為了獲得更圓截面的編織層， 另一方面是防止銅芯、屏蔽層的分離。這樣完成包裹復合芯線的甲胄式內護套， 這樣的內護套更復雜更昂貴。在跟著的彎曲過程中， 復合芯線必須隨著內護套運動而不會自己運動， 相對于這種方式， 羊毛絞織物會在彎曲點和彎曲方向相對運動。
樣品B：用羊毛絞織物填充電纜樣品 4x10+(2x1.0) C
樣品A：采用易格斯內護套的電纜 CF27.100.10.02.01.D

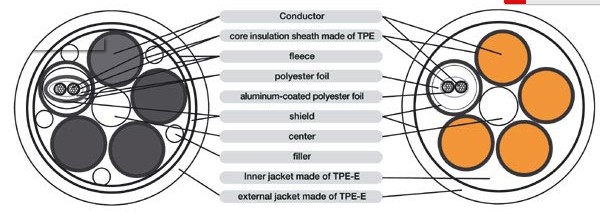

甲胄式內護套與羊毛填充絞織物的比較
這里的伺服電纜是一種高柔性的帶屏蔽的雙絞發電機連接電纜，在這里要強調的是不同截面的芯線有不同的彎曲半徑，用于不同的編織物和不同的芯線排列方式，因而有不同的生產方法。
樣品 A: CF27.100.10.02.01.D (igus?GmbH) (4x10 mm2) + (2x.0 mm2)
樣品 B: 試驗產品 (4x10 mm2) + (2x1.0 mm2)

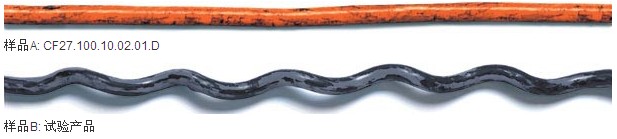

兩種電纜都是采用了同一種截面和絕緣材料。電纜A采用內護套，電纜B采用羊毛織物填充。試樣B試驗結果表明，在145,000往返運動后開始起旋。所謂起旋是指圖B所示的彎曲變形。
電纜B采用的填充物和芯線一樣，都是聚乙烯，他們更容易受壓縮或者受其它的影響，而電纜A的TPE材料的內護套和加強型彈性芯線，在彎曲過程中，電纜B的芯線可以自由滑動。芯線從復合編織結構分開并且相對與加強芯和內護套移動，這樣周期性的重復彎曲就容易導致波狀變形。
評價
盡管電纜A采用非常低的彎曲半徑4.76，經過500萬次的往返運動根本不會看到變形。相反，采用羊毛織物包裹的電纜B，在145,000次往返運動就發生起旋，因此從以上結果可以判斷采用較好的內護套是物有所值的。
