進口拖鏈|拖鏈電纜|易格斯E03系列拖鏈電纜可從外側裝填

E03系列 - 鏈， 從外徑裝填

1.易格斯的最小拖鏈 - 內部尺寸 5x5毫米
2.填充非常方便 - 非常適合帶接頭電纜組件，無需啟閉蓋板
3.可選用一體式去應力接頭 4.小節距，低噪音，運行流暢
5.重量極輕
6.用于最小彎曲半徑 P E. Chainflex? CF98/CF99 - 4 x d!
7. 價格優惠
8.“按鈕式設計”把鏈節連接在一起

E03系列適用場合

• 廉價
• 要求填充時無需啟閉蓋板
• 要求運行安靜

E03系列不適用場合

• 適合極高負載和極長架空長度的應用
  E2微型 04系列
• 要求無需打開的拖鏈應用
  E2微型 03系列

所要求的間隙高度是 HF="H"+25毫米（在0,1千克/米的附加載荷下）,這適用于所有類型的應用 如果安裝空間有嚴格限制，請咨詢易格斯

與鏈長相符計算長度免固定架

架空長度取決于附加負載時的架空長度
X軸：架空長度FLB/FLG（m）
Y軸：附加負載（kg/m）
低刻度：行程以米為單位
FLB=安全塌腰架空長度
FLG = 直線架空長度

在開口處的間隙尺寸：每個寬度1-2毫米

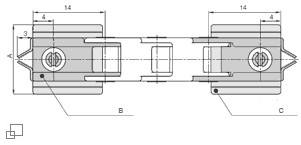

A1 = 移動端
A2 = 固定端
節距：10 mm
每米鏈節數= 100
行程：S
拖鏈長度 = S/2 + K

接頭

一片式接頭 - 安裝裝置

耐腐蝕

預裝配

適合于沿內徑或外徑表面安裝

可實現快速裝配的適配板
