工程塑料拖鏈|進口拖鏈|H4.32系列拖鏈，每隔一個鏈節有橫桿，可沿兩側快速打開

您可在此設定您個人的拖鏈系統。所有條目及零部件都位于頁面底部的零件清單內。

H4.32系列

1.內外鏈節設計保證直線運動
2.通過具有“制動器“的限位開關來降低噪音
3.當剪切力在起作用時，“舌 - 榫設計”能提高強度以及承載力
4.(與舊型最好的E4系列相比)通過提高限位塊半徑的設計，增強15%的抗拉強度，增長架空長度
5.新型橫桿可用于快速裝配/拆卸 - 385.X Q
6.新型的支架套件增加了高達4倍的電纜使用壽命
7.只需反裝外側鏈節無需再次加工即可提供無預應力型號：- NC
8.橫桿可沿拖鏈的兩側拆卸
9.可鉸接式快速開啟的移動蓋板 - 拖管
10.圓滑寬塑料橫桿 - 有效保護電纜
11.優化側向滑行模塊 - 增長使用壽命
12.光滑的外側板，可抵抗污垢
13.可在接頭上裝配去應力分隔片以去除應力

可提供內寬Bi: 50 - 400 mm
可提供彎曲半徑 R: 63 - 300 mm
節距 = 56 mm/鏈節 = 18鏈節數/m(1008 mm)

H4.32系列的適用場合
要求低噪音
用于高速度和/或高加速度
長いストロークに
要求高附加負載

H4.32系列的不適用場合

長行程

從10米起，最大可達200米

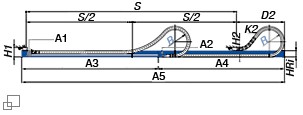

鏈長 = S/2+K2
長行程 - 滑行(使用溫度最高達200m)
在滑行應用中，拖鏈的上行部分是在下行部分上使用的 我們建議這樣的一個系統的項目規劃由我們的技術人員來進行。對于行程在4.0到10米之間的應用，我們建議使用更大的架空拖鏈

A1 = 移動端
A2 = 固定端
A3 = 帶耐磨滑條導向槽
A4=不帶滑動條的導向槽
A5=總長導向槽

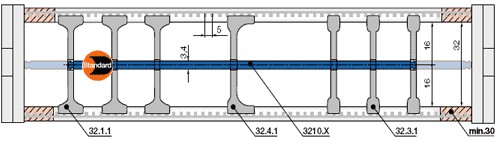

內部分隔

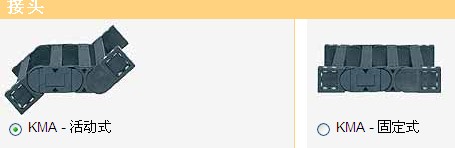

接頭

建議用于架空滑行應用

選項-安裝去應力電纜夾或拖鏈?zhǔn)釥畎逶贑型槽中

耐腐蝕

通用接頭可在所有端面連接

用于狹小空間

KMA接頭 - 活動式

產品代號 :

E4.320.05.1.12

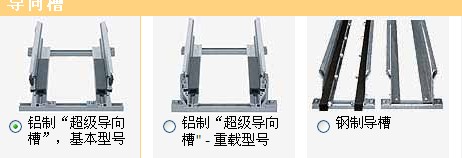

導向槽

鋁制“超級導向槽” - 易格斯標準

鋁制“超級導向槽”是用于長行程的模塊化導向槽系統（當拖鏈自滑行時，也能使其照常運行）。 鋁制“超級導向槽"可提供底成本的基本型號和升級版的重載型號。 通常情況下，易格斯建議使用新型標準導向槽系統。

• 多種堅固選項：重載型接頭，輕載型夾緊塊和內部限位塊
• 側向?qū)驐l用于高速應用時防磨損
• 抗水鋁材可防腐蝕
• 裝配靈活 - 任何側面長度和導向槽截面面積都可與地面連接

這個選項不可用于已選定的拖鏈。

1. 導向槽側板，鋁制，2米

2. 耐磨滑條，工程塑料，2米

3.導向條，橫向，2米

4. 夾緊塊，鋁制

5. C型槽，鍍鋅鋼

6. 螺絲 M6 x 16

7. 滑動螺母 M6

8.端面連接件“基本型”，工程塑料

10. 選項：靜音導向槽，橡膠

*根據客戶要求可不帶導向條

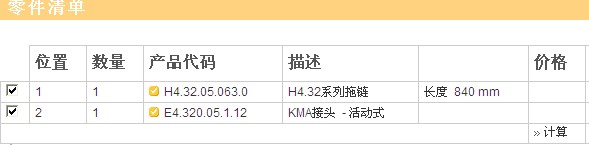

零件清單
