R4.28系列拖管，可從兩側打開或閉合

1.內外鏈節設計保證直線運動
2.通過具有“制動器“的限位開關來降低噪音
3.當剪切力在起作用時，“舌 - 榫設計”能提高強度以及承載力
4.(與舊型最好的E4系列相比)通過提高限位塊半徑的設計，增強15%的抗拉強度，增長架空長度
5.眾多的內部分隔片可供選擇
6.只需反裝外側鏈節無需再次加工即可提供無預應力型號：- NC
7.橫桿可沿拖鏈的兩側拆卸
8.可鉸接式快速開啟的移動蓋板 - 拖管
9.圓滑寬塑料橫桿 - 有效保護電纜
10.優化側向滑行模塊 - 增長使用壽命

可提供內寬Bi: 50 - 300 mm
可提供彎曲半徑 R: 63 - 250 mm
節距 ：46 mm/鏈節 = 22 鏈節數/m

R4.28系列適用場合

• 要求低噪音
• 用于高速度和/或高加速度
• 長いストロークに
• 要求高附加負載

R4.28系列不適用場合

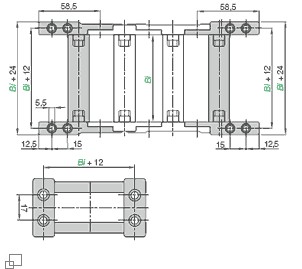

安裝尺寸

架空長度

取決于附加負載時的架空長度
X軸：架空長度FLB/FLG（m）
Y軸：附加負載（kg/m）
低刻度：行程以米為單位
FLB=安全塌腰架空長度
FLG = 直線架空長度

舉例 A：
填充重量 = 4,0 [千克/米]
架空長度 FLB="1",75米
行程= 3，5 m

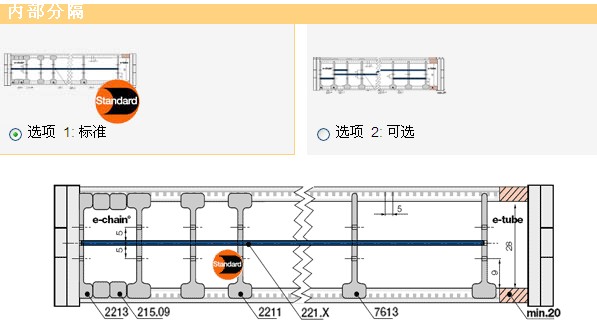

內部分隔

接頭

建議用于架空滑行應用

通用接頭可在所有端面連接

螺栓連接部位在拖鏈橫截面之外

用于狹小空間

耐腐蝕

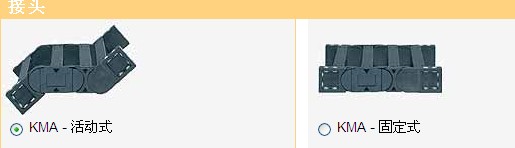

KMA接頭 - 活動式

產品代號 :	R4.280.050.1.12

支撐底盤



支撐下端運行 - 安設導向槽作為簡易模塊化系統，一片式導向槽適用于下端運行拖鏈的應用 您所需要的寬度，高度和顏色 - 我在供應裝配拖鏈的同時也會提供給您支撐底盤系統 隨時隨地可裝配于您的機械或應用中 節省您的到貨和設計時間

• 整套系統，即裝即用
• 無需費時費力地自主設計！
• 適用于多種拖鏈型號的寬度
• 可輕松安裝于您的機械外部或墻壁托架上。
• 可提供2種型號及4個選配產品

單獨的支撐槽，1000毫米

產品代號 :	S9.010.05.1000.0
B Ra [mm]:	89
B Ri [mm]:	80

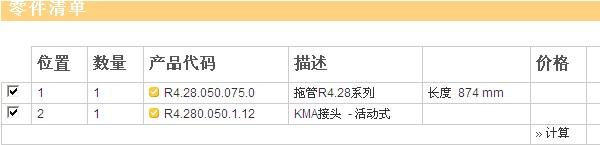

零件清單

	系統部件24~48小時內發貨
	系統部件2周內發貨
	根據所需，常規交貨時間為4~8周
