400系列拖鏈，每個鏈節均有橫桿

1.橫桿可沿拖鏈的兩側拆卸
2.封閉和開放設計可結合使用
3. 多種內部分隔方案
4.可鉸接式快速開啟的移動蓋板 - 拖管
5.“車閘式”限位塊可有效降低噪音
6.寬塑料橫桿
7.優化的滑行表面 - 帶側向耐磨墊
8.KMA接頭可在所有端面連接
9.可選用剛性或活動式接頭
10. 選配集成式去應力接頭
11. 抗污垢外殼
12可選配帶雙向彎曲半徑的RBR

E4/00-NC 也可選用不帶預緊的拖鏈
可提供內寬Bi: 50 - 600 mm
可提供彎曲半徑 R: 135 - 500 mm
節距：91 mm/鏈節 = 11 鏈節數/m

400系列適用場合

• 要求低噪音
• 用于高速度和/或高加速度
• 長いストロークに
• 要求高附加負載
• 也可選配不帶預緊的型號

400系列不適用場合

架空長度

取決于附加負載時的架空長度
X軸：架空長度FLB/FLG（m）
Y軸：附加負載（kg/m）
低刻度：行程以米為單位
FLB=安全塌腰架空長度
FLG = 直線架空長度

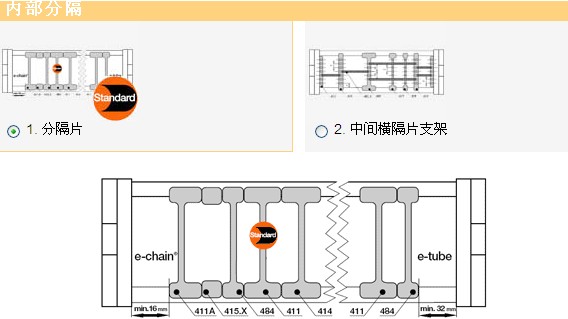

內部分隔

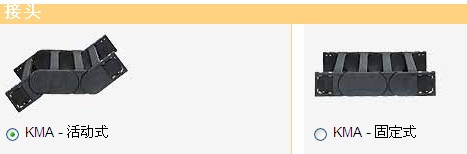

接頭

采用M8 DIN912-8.8內六角頭螺絲緊固 不帶C卡槽（帶C卡槽）

接頭，活動式，全套用于奇數鏈節

建議用于架空滑行應用

用于狹小空間

選項-安裝去應力電纜夾或拖鏈梳狀板在C型槽中

耐腐蝕

通用接頭可在所有端面連接

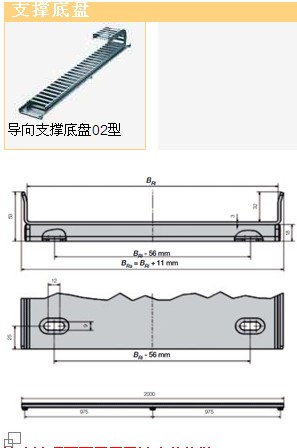

支撐下端運行 - 安設導向槽作為簡易模塊化系統，一片式導向槽適用于下端運行拖鏈的應用 您所需要的寬度，高度和顏色 - 我在供應裝配拖鏈的同時也會提供給您支撐底盤系統 隨時隨地可裝配于您的機械或應用中 節省您的到貨和設計時間

• 整套系統，即裝即用
• 無需費時費力地自主設計！
• 適用于多種拖鏈型號的寬度
• 可輕松安裝于您的機械外部或墻壁托架上。
• 可提供2種型號及4個選配產品

零件清單
