您可在此設定您個人的拖鏈系統。所有條目及零部件都位于頁面底部的零件清單內。

600系列拖鏈，每個鏈節均有橫桿

1.橫桿可沿拖鏈的兩側拆卸
2.可鉸接式快速開啟的移動蓋板 - 拖管
3.“車閘式”限位塊可有效降低噪音
4. 工程塑料橫桿可有效保護電纜
5.采用側向耐磨墊優化滑行表面
6. 多種內部分隔方案
7.封閉式和開放式設計可組合使用
8. 抗污垢外殼
9可選配帶雙向彎曲半徑的RBR

可提供的內寬：200 - 600毫米
可提供的彎曲半徑：200 - 1000毫米
節距：143 mm/鏈節 = 7 鏈節數/m

600系列適用場合

• 要求低噪音
• 用于高速度和/或高加速度
• 長いストロークに
• 要求高附加負載

600系列不適用場合

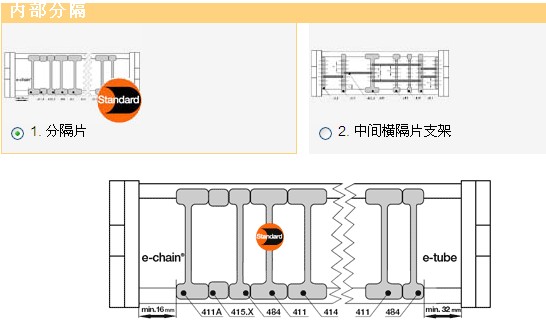

內部分隔

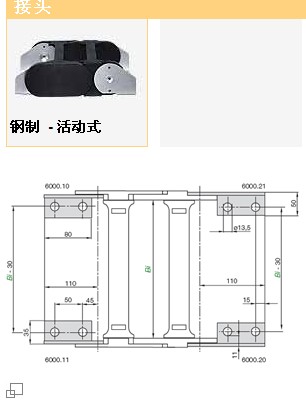

接頭

 用于活動式連接
 相似套件（2個部件）適用于所有拖鏈寬度
 導電性
注意：根據拖鏈長度，拖鏈結束于外部或內部鏈節 出于美觀的原因，總是盡量結束于拖鏈的外部鏈節 該原則適用于所有奇數鏈節的情況

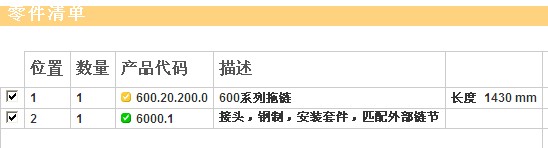

零件清單

選項1：分隔片和填充片在易格斯標準配置中，每隔一個鏈節安裝一個分隔片 注意：拖管中側邊間距不得小于32毫米，拖鏈中側邊間距不得小于6毫米（例外：鎖進分隔片6008的最小間距為23毫米）

適用于拖鏈和拖管的標準分隔片6001具有寬大的基腳設計，即使在裝有粗電纜或軟管時，也具備可靠的穩定性。

豎隔片（例如側向安裝應用中）可通過拖鏈填充片 6005.XX來固定 每個填充的高度為2毫米 為了避免這一情況，填充片也可以裝在可開啟橫桿外側 （不適用于長行程） XX="填充片寬度"（可選擇10，15和20毫米）

用于拖鏈的鎖緊分隔片6008 - 鎖緊力增加，用于極高濕度或極大負載的應用。 通過橫桿的不對稱爪來提高夾緊力。 請務必對齊。

	系統部件24~48小時內發貨
	系統部件2周內發貨
	根據所需，常規交貨時間為4~8周
