基于控制器的可擴展批次和順序控制解決方案
Logix 批次控制和順序管理器可為系統集成商和加工機器制造商大幅縮短工程時間，同時還可為最終用戶提供基于控制器的核心順序管理功能。
Logix 批次控制和順序管理器幫助：
*最終用戶基于一個過程控制策略在全廠范圍內安裝一致的模塊化解決方案來達到標準化。
* 最終用戶和 OEM 與更高級別的批次控制和順序管理軟件系統相集成，從而減少啟動和過程驗證時間。
*OEM 提供與最終用戶喜好無關的單個過程控制解決方案進行獨立或集成控制，從而減少工程開銷并縮短交付時間。
*系統集成商消除使用各種代價昂貴、工程密集的自定義編碼順序管理解決方案的必要。
概述
羅克韋爾自動化深知，對于批次和順序控制來說，一個解決方案不能適用所有情況。由于市場需求不斷變化，羅克韋爾自動化正在為其 PlantPAx 過程自動化系統提供一種可擴展的“批次控制和順序管理”解決方案 – Logix 批次控制和順序管理器。它提供一種靈活的、基于控制器的批次和順序控制解決方案，這個解決方案與應用程序服務器和軟件無關。
現在，您可以通過標準用戶界面直接在控制器中組態順序和配方，無需更改系統編碼。Logix 批次控制和順序管理器適用于以下應用：需要順序管理功能，但并未復雜到需要基于服務器批處理軟件包的應用。本解決方案允許您從小處著手，并在需要時將其輕松擴展到如 FactoryTalk Batch 這樣的整體軟件解決方案中，無需進行代價高昂的重新設計和測試工作。
Logix 批次控制和順序管理器利用 Logix 控制平臺和 FactoryTalk View 實現集成化控制和可視化。作為羅克韋爾自動化集成架構系統的一部分，該應用與公司大型系統采用相同的組態、聯網和可視化環境，不但可實現本地通過單個單元進行監控，而且還支持在同一控制器中使用多個獨立的單元。這可幫助系統集成商、機器制造商和最終用戶經濟高效地與全廠控制系統進行集成。
利用標準技術的可擴展解決方案
典型應用

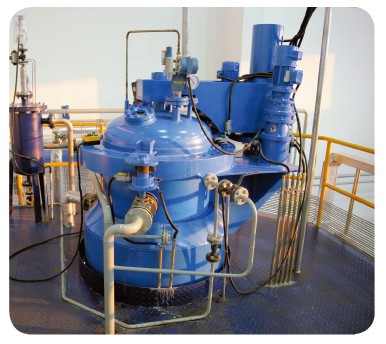

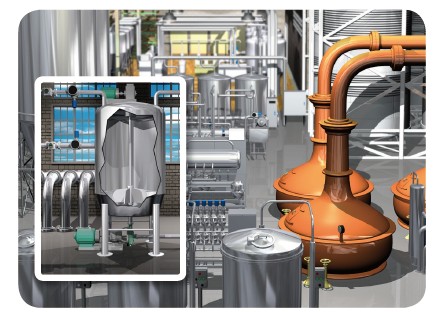

在傳統的批次控制應用以及非傳統的設備順序活動中，都可以使用 Logix 批次控制和順序管理器。它非常適合像攪拌機、混合機和反應器這樣的獨立批次裝置，這些裝置通常需要能夠靈活地組態過程順序（流程）和配方設定值（制劑）。此外，Logix 批次控制和順序管理器也是一些常見順序控制應用的首選解決方案，像連續過程啟動/關閉、設備順序控制或滑道清洗控制等，在這些應用中，都需要靈活定義活動是否可重復執行。
利用標準集成架構技術

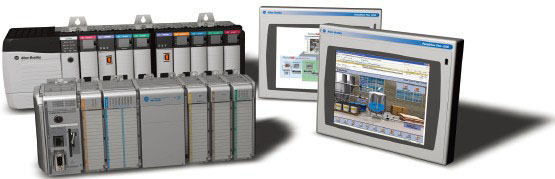

由于 Logix 批次控制和順序管理器是使用Logix & FactoryTalk View 平臺的標準功能構建的，因此它可以提供一種通用方法，可以組態和控制跨越不同硬件平臺的過程并使該過程可視化。對于小型的、基于滑道的控制，可以使用 CompactLogix & FactoryTalk View Machine Edition，而對于大型的、多單元系統，則可以擴展到 ControlLogix & FactoryTalk ViewSite Edition。通過此策略，您將有機會在獨立于硬件和軟件平臺的情況下，使整個企業的控制解決方案實現標準化。
直觀的開發和運行時環境
設備組態

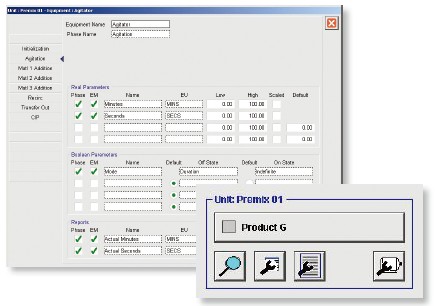

Logix 批次控制和順序管理器利用ISA88.01 物理模型層級結構組態您的順序操作中的物理設備。通過基于 HMI 的用戶界面，可以創建和維護有關過程設備的信息。定義完設備功能后，可以使用這些信息構建靈活的順序。您將不再受自定義編碼組態的約束！
順序組態
Logix 批次控制和順序管理器采用標準用戶界面，可構建用于定義過程中的設備操作的順序。此編輯器提供一種根據 ISA88.01 工序模型組態、組織和存儲順序信息的簡單方法，并且包含配方定義、設備要求以及制造產品時的所需順序。此外，還可以使用內置于同一組態接口的安全的運行時編輯功能。這可以確保過程中的任意階段均具有最大靈活性！
操作員運行時控制
Logix 批次控制和順序管理器通過使用開箱即用的功能，使用戶可以安全地訪問直觀的運行時用戶界面。這使您可以加載順序、控制執行、響應手動提示以及查看任意操作員終端上的運行系統信息。可以在需要更多信息時查看詳細視圖或者將匯總控制直接嵌入現有過程控制圖中。無論具有何種可視化需求，您都會獲得所需的控制，簡直觸手可得！
基于控制器的可擴展解決方案
設計的 Logix 批次控制和順序管理器允許將基于滑道的設備作為功能完備的獨立解決方案進行開發、測試和交付，并且在必要時也可以無縫集成到更大型的控制系統中。該策略使最終用戶可選擇進行集成，而無需對交付設備的 OEM 施加設計約束。此外，Logix 批次控制和順序管理器使最終用戶能夠擴展操作。起初，我們可能只需要獨立操作。但隨著時間的推移，系統不斷擴大或者要求不斷變化，應當可以選擇在一個系統中將這些獨立的基于滑道的設備捆綁在一起。Logix 批次控制和順序管理器便提供了這一級別的擴展性，從而可以避免代價昂貴的重新設計和建造工作。
