萬可帶有推壓鍵的TOPJOB S產品組合可用于0.14到25mm2的額定截面。直插型連接技術為無套圈連接細導線掃清了道路。
“我只需要?jiǎng)內ツ切?dǎo)線外皮，把線插進去，就完成了。這一便捷性在前保護區的應用中，尤其值得注意?！?/div>
在使用螺栓連接端子板的傳統連接技術中，電纜凸耳必須卷曲到導線兩端。然后，必須用螺母將其牢牢地?cái)Q緊，而螺母又必須用彈簧裝置固定以防止反向旋轉，這讓整個過程變得極其復雜。此外，還要隨時準備與電機尺寸相匹配的工具。
為化學工業領域提供可靠連接
只要簡單看一眼，就知道VEM的新連接技術具有很大的潛力。防爆電機的安裝是復雜的、繁瑣的和費時的。
對于韋尼哥羅德的電機制造商來說，從產品開發之初就很明白，為了將電機更好的用于VEM供應行業，例如石化、冶金、電力、傳播等。新的集成連接系統“VEMoCONTACT”必須能夠提供所有相關的認證。
Andreas Rudolph回憶起了在前期復雜而昂貴的審批過程中，VEM是目前唯一具有備用主連接系統的防爆電機制造商。其他批準涉及海事部門的業務，特別是船上的業務。
這些認證來自于船級社，如DNV-GL、Bureau Veritas和Lloyds船級社，以及北美和俄羅斯的船級社，這些船級社對VEM發動機的海上使用都進行了認證。

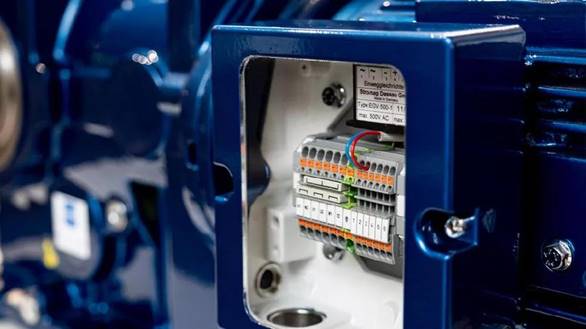

針對上述嚴苛的應用領域，萬可TOPJOB S軌裝式接線端子提供了相應的Ex防爆產品，讓彈簧連接技術在該領域應用奠定了基礎。 “萬可在這個開發項目中的支持也是決定性的——特別是在原型開發期間的支持，”Rudolph高興地回憶道。

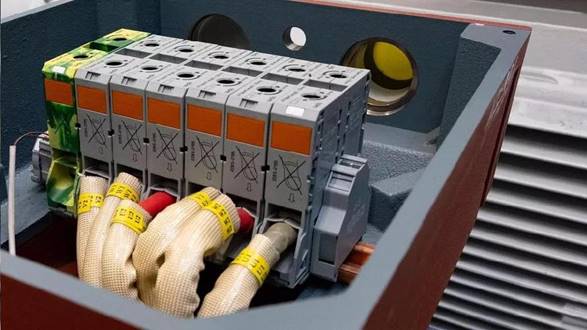

如今，使用萬可軌裝式接線端子的VEM電機輸出范圍在4至45kW，導線額定面積為0.14至25mm2。對于超過25mm2的所有設備，萬可也有適合嚴苛條件的285系列大電流軌裝式接線端子以及防爆型號。
目前在測試階段：一個尺寸為315,500千瓦的電機，萬可軌裝式接線端子的連接橫截面為185mm2?！半姍C(jī)越大，連接起來就越復雜，”設計師說。在這些截面上，無論是套圈還是電纜凸耳都不能手工卷曲。
這就需要一個強大的液壓工具來壓邊，在Andreas Rudolph看來，這都是一筆巨大的開支，“早該出現更快、更安全的替代方案了。”
優勢盡顯，超出想象
考慮到上面提到的“VEMoCONTACT”集成連接系統的優勢，設計師表示，對于螺絲連接來說，高振動和沖擊載荷是一個問題，因?yàn)檫@會使螺母松脫。而采用彈簧連接技術的鋼軌安裝接線盒則不會出現這種情況。
“萬可TOPJOB S軌道安裝接線盒的負載能力為100g，這遠遠超過了電機接線盒通常必須承受的加速度。我們的海洋電機在運輸中可以達到15g的重量——這聽起來好像不多，但實際上已經很多了?！?/div>

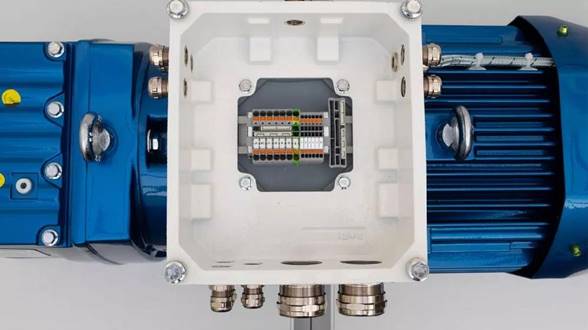

使用“VEMoCONTACT”新連接系統，為VEM電動機帶來了一系列好處，更是節省時間的秘訣：
● 方便地實現所有切換選項；
● 模塊易于標記；
● 盒子本身外觀整潔；
● 在DIN導軌上，主電機和輔助電機的連接被清楚地安排在相鄰的位置。
萬可TOPJOB S產品的模塊化設計滿足不同軌道安裝的連接規格。該接線盒在功能上可擴展，并且由于軌道安裝接線盒尺寸緊湊，它提供了足夠的空間來連接與電機相關的其他附加功能。
萬可小型接線端子
真正的空間節約大師

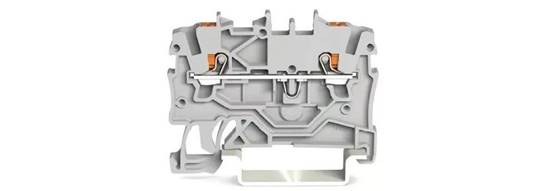

2019年，萬可推出了全新的TOPJOB S小型接線端子，額定橫截面為1mm2，外形設計小巧，使得該產品可在緊湊的空間，例如電機和泵機的接線盒內方便的實現導線連接，十分輕松和快速。
●額定截面積0.14 … 1 (1.5) mm2，24 ... 16AWG
●額定電流13.5 (17.5) A
●額定電壓500V IEC / 300V UL
●認證信息CCA、UL、CSA、IECEx、AEx

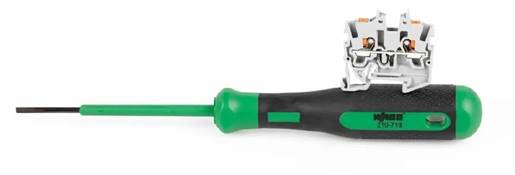

此次推出的新型TOPJOB S小型接線端子分為帶有操作孔和帶有推壓鍵兩個系列，為客戶提供了各種安裝選項，充滿了靈活性，可安裝在15 × 5.5 mm DIN導軌上，也可安裝在帶有法蘭或嵌入式安裝腳的安裝板上。
萬可新型TOPJOB S小型接線端子是TOPJOB S接線端子系列的最小版本，因此所有的TOPJOB S系列配件產品也都與該產品兼容。
