內容提要
在大型自動控制系統中往往存在慢速外圍監控設備，這個時候如果采用Field Bus來傳輸是一種浪費，系統設計者往往會采用性價比比較的高RS-485或RS-232來代替Field Bus傳輸信息，從而使系統具有更高的開放性、布線安裝方便、運行和維護成本低的優點。
泓格公司生產的I-7550產品是專門針對Profibus DP網絡到RS-232/RS-422/RS-485的而設計的，可以在Profibus DP與串口設備間進行雙向數據傳輸。
關鍵詞
協議轉換器 、現場總線、Profibus DP、
前言
隨著工業現場控制和自動化技術的不斷進步，傳統的通信模式已不能滿足現代工程需要?，F(xiàn)場總線技術逐步成為自動化控制領域首選通訊技術，能夠有效支持分布式控制或?qū)崟r控制串行通信網絡。但是并不代表現場總線技術可以完全取代傳統的通訊方式，這就像人們發明汽車后不可能完全放棄的自行車的道理一樣，在一個大型控制系統更多的時候是多種通訊方式共存，使系統的性價比達到最優的方式來設計及開發。
一、 PROFIBUS總線簡介
PROFIBUS-DP是由德國西門子公司推出的一種開放式現場總線標準，1989年成為德國標準DIN1925，1996年成為歐洲標準EN50170，1999年被接受為國際標準IEC61158的一部分。用于工廠自動化系統三級網絡中的底層，即車間級監控和現場設備層數據通信與控制；使用于分散的、具有通訊接口的現場受控設備對底層設備有較高的數據集成和遠程診斷、故障報警及數字化要求的系統。
PROFIBUS-DP遵循ISO/OSI模型，其通信模型由三層構成：物理層、數據鏈路層和應用層。PROFIBUS提供了3種協議類型：PROFIBUS-FMS、PROFIBUS-DP和PROFIBUS-PA。PROFIBUS-DP是一種高速、經濟的設備級網絡，主要用于現場控制器和分散I/O之間的通信，使用物理層、數據鏈路層和用戶接口，用于現場層的高速數據傳送。主站周期地讀取從站地輸入信息并周期地向從站發送輸出信息?？偩€循環時間必須要比主站程序循環時間短。此外PROFIBUS-DP還提供智能化現場設備所需的非周期性通信以進行組態，診斷和報警處理及復雜設備在運行中參數的確定。
二、 泓格PROFIBUS-DP轉換器
泓格公司I-7550是PROFIBUS-DP到RS-232/RS-422/RS-485的轉換模塊，產品外觀如下：
I-7550產品規格
|
Protocol & Hierarchy |
DP-V0 Slave |
|
PROFIBUS Transmission Rate (Kbps) |
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 |
|
Transmission Rate Setting |
detected automatically |
|
Max Input Data Length |
128 Bytes |
|
Max Output Data Length |
128 Bytes |
|
Address Setting |
0~126 set by DIP switch |
|
Hybrid COM 1 |
RS-232/422/485 with “Self Tuner” inside |
|
Supports COM 1 Baudrate (Kbps) |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 |
|
Supports COM 1 Data Format |
7/8 data bits, No/Odd/Even parity, 1 stop bit |
|
Indicators |
PWR, ERR, and RUN LEDs |
|
Network Isolation Protection |
High Speed iCoupler |
|
DC Isolation Protection |
3000VDC on PROFIBUS side |
三、 產品應用

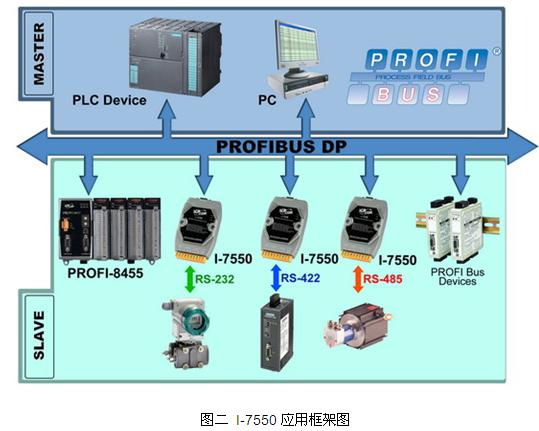

泓格I-7550屬于PROFIBUS-DP的從站，在網絡中的位置如下圖：

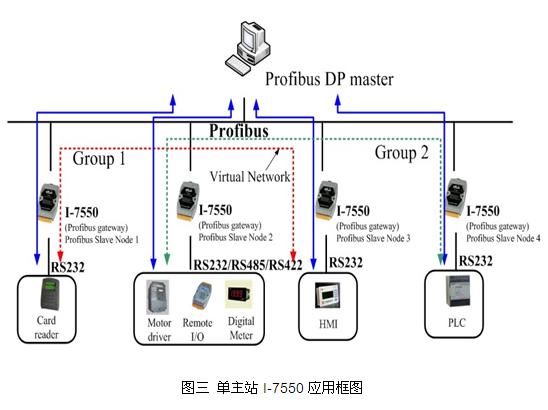

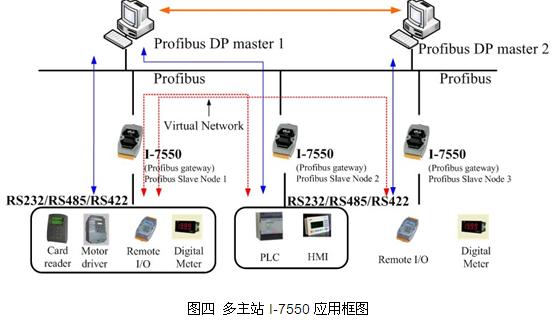

I-7550必須在PROFIBUS-DP主站控制下才能工作，I-7550本身提供有GSD文件，只要導入PROFIBUS-DP主站就可以進行設定及使用，使用起來非常方便。更多的I-7550應用方式請參考圖三和圖四。
四、 結束語
目前PROFIBUS-DP在控制領域非常流行，當遇到PROFIBUS-DP與串口設備互聯的時候I-7550是個不錯的選擇，可以大大降低系統成本及增加系統靈活性，給安裝、調試和設備維護帶來的方便。
