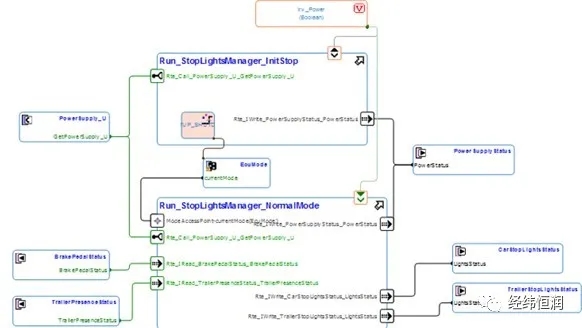

圖 2-Runnable Diagram

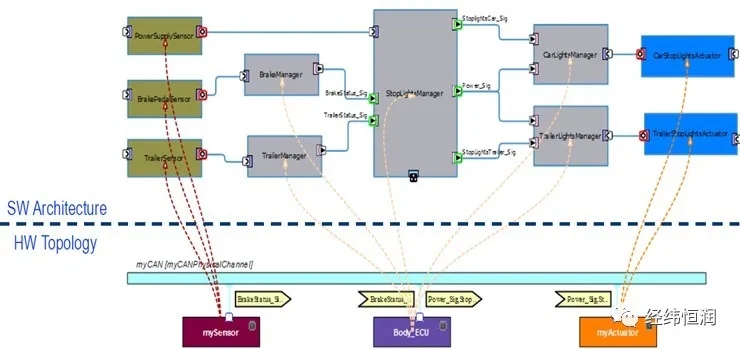

圖 3-System Mapping Diagram

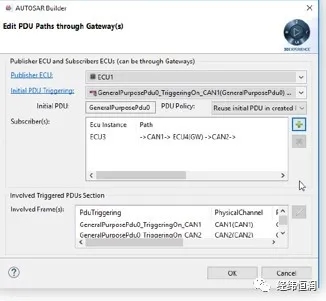

 圖 4-網關設計_自動識別路徑

-對Adaptive Platform AUTOSAR，支持Machine Manifest Definition / ECU Integration / System Description等研發工作

· 支持各種Interface的定義，包括：Service Interface / REST Service Interface / Persistency Interface / Time Synchronization Interfaces / Platform Health Management Interface 等

· 支持各種Data Types定義，包括 Std C++ Implementation DataType、Custom C++ Implementation DataType等

· 支持SOME/IP deployment、SOME/IP serialization、 Service Instance、Service Discovery、Machine、 MachineDesign、Startup configuration等

· 支持Adaptive Application SW Component Type、 Composition Type、Executable、Process等

· 支持Signal Based Communication

· 支持Adaptive standard types導入

· 支持各種ARXML文件導出

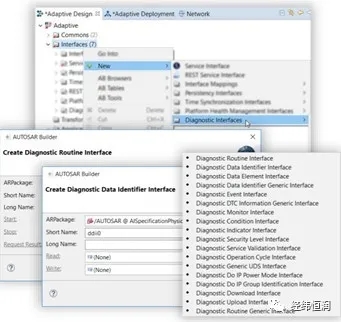

圖 5-Diagnostic Port Interface

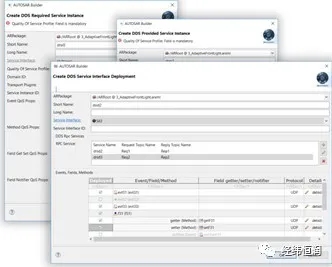

 圖 6-DDS Concept Support

- 基礎功能

· 多層次驗證能力，包括但不限于AUTOSAR規定約束檢查、導出至第三方工具的完整性檢查（EB、Davinci等）、AUTOSAR兼容性檢查等

· 模型比較

· 變體管理

· 協同研發

· 開放的API接口

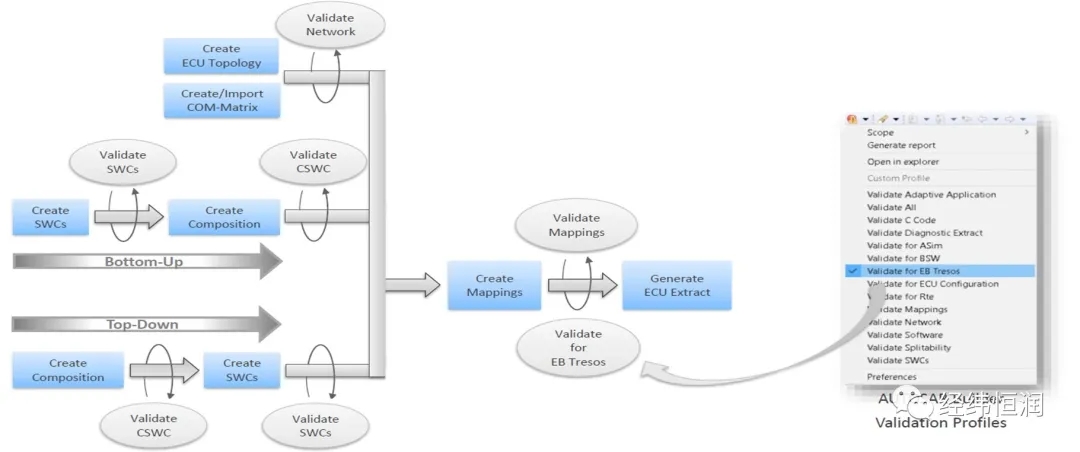

圖7- AUTOSAR符合性驗證功能示意圖

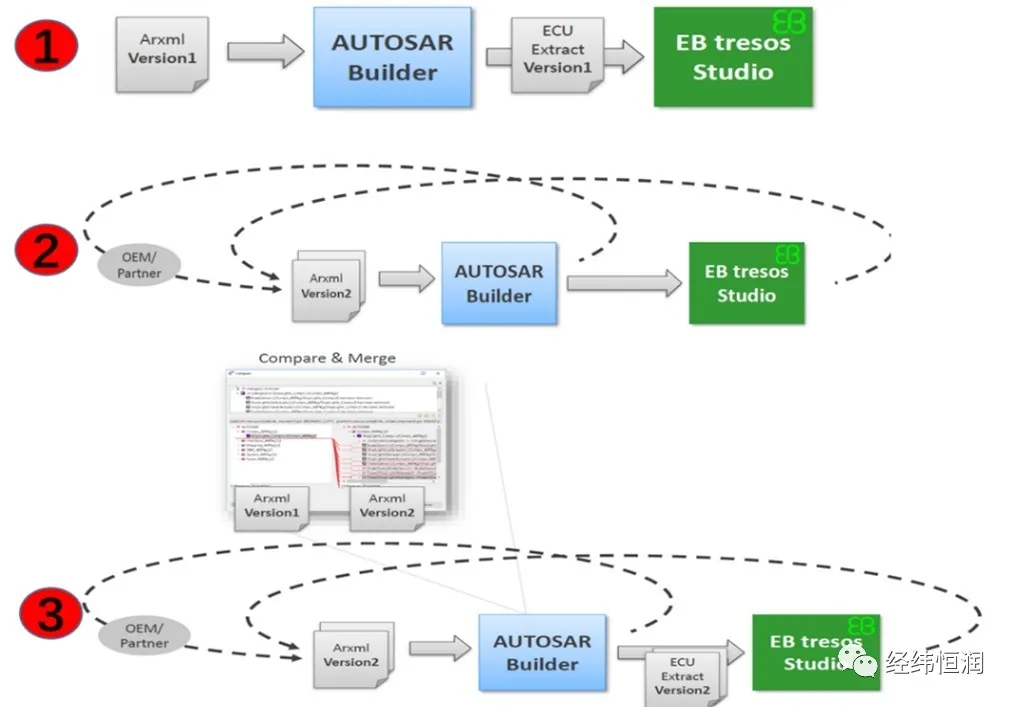

 圖 8-Arxml文件對比和合并功能在設計流程中的應用示意圖

- AUTOSAR單元測試和AUTOSAR集成測試（測試代碼可來源于ASCET、TargetLink、Embedded coder及手寫代碼等）

- 可提供“Automatic mode”、“Debugger mode”和“Interactive mode”等測試模式

- 在實際的AUTOSAR OS、RTE和Service中進行仿真

- 黑白盒測試

- Debugging、Code Coverage & Profiling

- 支持FMI/FMU標準的聯合仿真，通過將軟件架構實現導出成標準的FMU，用于AUTOSAR功能和被控對象或非AUTOSAR功能之間的跨學科仿真

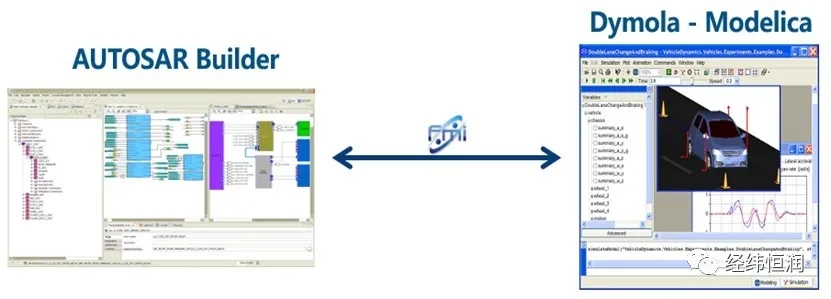

圖 9-AUTOSAR Builder支持FMI/FMU標準的聯合仿真

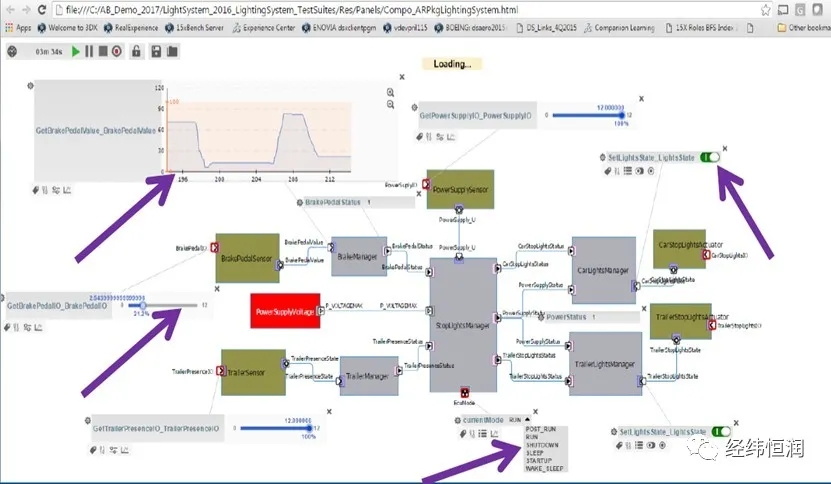

圖 10－AUTOSAR Builder Asim仿真功能界面
