當前，整車電子電氣架構正處于從分布式架構向域集中式乃至中央集中式進行過度的關鍵階段?！懊嫦蚍?wù)的架構”、“軟件定義汽車”“AUTOSAR CP/AP”、“智能座艙”等概念或要求給電子電氣研發及管理帶來了新的挑戰。

傳統基于文檔及點工具的設計由于其低復用性、無關聯性、無協同性等缺點，已經無法適應未來電子電氣系統開發需求。建立電子電氣協同研發平臺，進行數字化轉型已成為各大企業應對未來挑戰的必經之路。

因此，國內外眾多主機廠均著手于通過工具構建產品研發平臺，助力車型開發平臺化流程，支持工程師日常工作需要。經緯恒潤將基于SystemWeaver平臺，為客戶提供企業級電子電氣系統協同設計解決方案，幫助客戶建立電子電氣研發平臺及相關工具鏈體系，提升工程師協同開發效率，保證產品研發質量。

SystemWeaver軟件是瑞典Systemite公司研制的一款面向企業級的電子電氣協同研發平臺工具。支持電子電氣系統研發V流程，從需求-功能-系統-ECU-測試等多階段對電子電氣系統進行設計、分析、驗證及管理工作，并可對系統全流程數據進行追溯關聯，保證數據的正確性、一致性和有效性。企業可根據自身產品需要定制開發符合企業設計模式的SystemWeaver模型，并通過模型配置自定義軟件功能模塊。

此外，SystemWeaver提供實時的協同開發環境，可通過靈活的議題管理機制保證不同領域工程師之間的協作研發，提高企業溝通效率。

- 全流程需求管理

SystemWeaver提供結構化的需求管理功能。可根據客戶需求，定制開發符合項目要求的需求管理結構，清晰明確地管理系統不同層次的需求，并進行追溯關系查看。其主要功能如下：

• 提供靈活的需求管理結構模型，可自定義需求屬性，如需求驗證方法，需求ID等

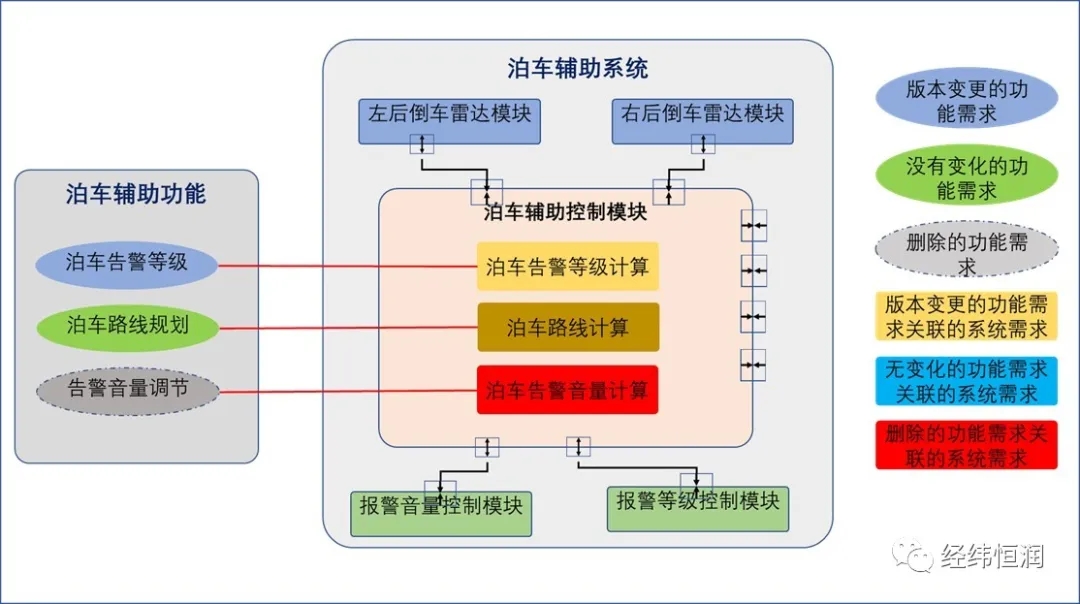

• 可進行需求分配及追溯，逐層進行需求分解，并查看需求覆蓋度進行需求變更影響分析
• 可定制需求報告模板，根據客戶模板格式生成相應的需求規范

 -  功能及邏輯設計

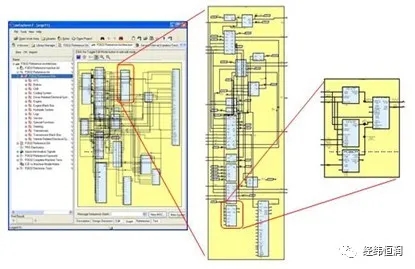

SystemWeaver可支持功能及用例定義，進行功能描述并進行功能-邏輯系統的分解。通過部件和接口定義完成邏輯系統設計，實現具體產品功能。其主要功能如下：

• 可基于應用場景進行用例圖繪制及用例分析
• 可根據產品模型進行功能定義及功能分解

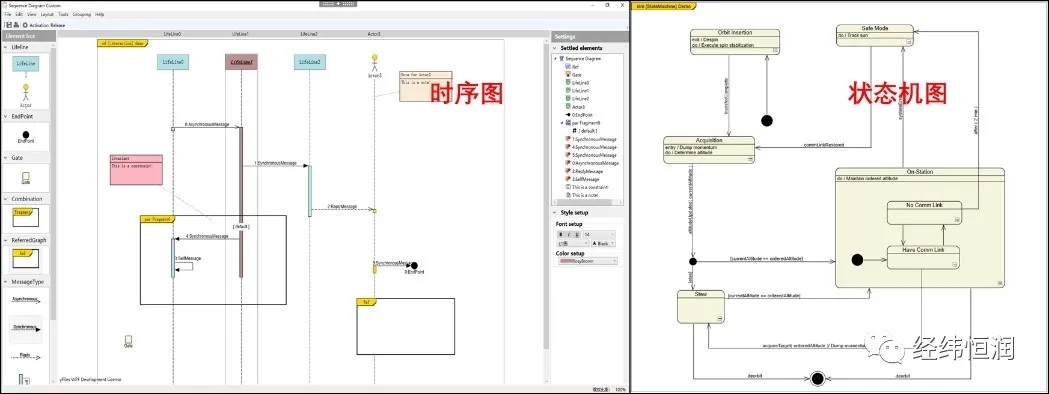

• 可基于時序圖、狀態機圖、活動圖等SysML圖形建模能力進行功能-系統邏輯架構設計

-  面向AUTOSAR的開發流程支持

SystemWeaver軟件可以結合AUTOSAR標準方法論進行系統架構設計，以太網設計等，并生成標準ARXML文件，主要功能包括：

• 可進行圖形化功能邏輯系統設計，基于AUTOSAR標準設計SWC、Port，DataType等內容

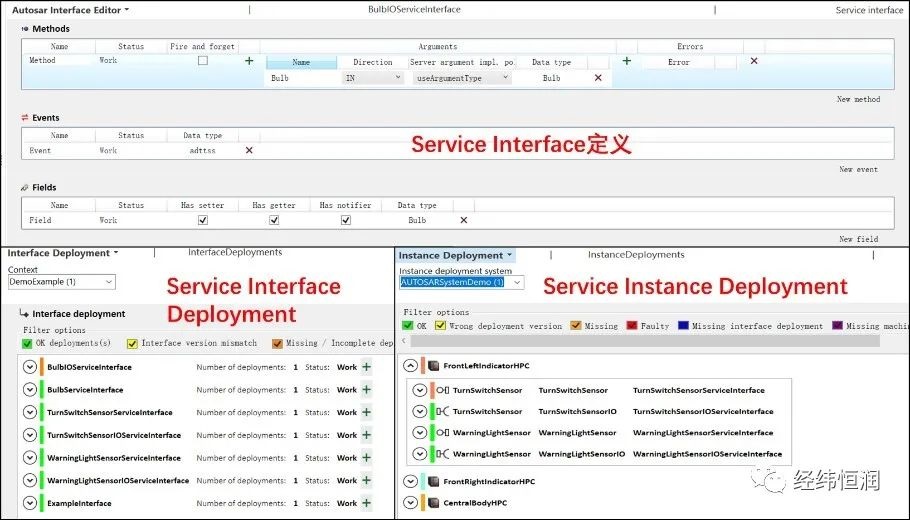

• 可進行Service Interface 定義及部署（支持SOMEIP）
• 基于設計內容導出AUTOSAR AP/CP ARXML文件

-  控制器及網絡架構

SystemWeaver軟件可針對控制器進行軟硬件頂層開發，并生成供下游供應商使用的交付物，其主要功能如下：

• 可將邏輯Component針對ECU進行分配，形成軟件ECU頂層設計及ECU系統信號
• 可針對硬件ECU進行硬件Pin腳設計，明確ECU連接信息

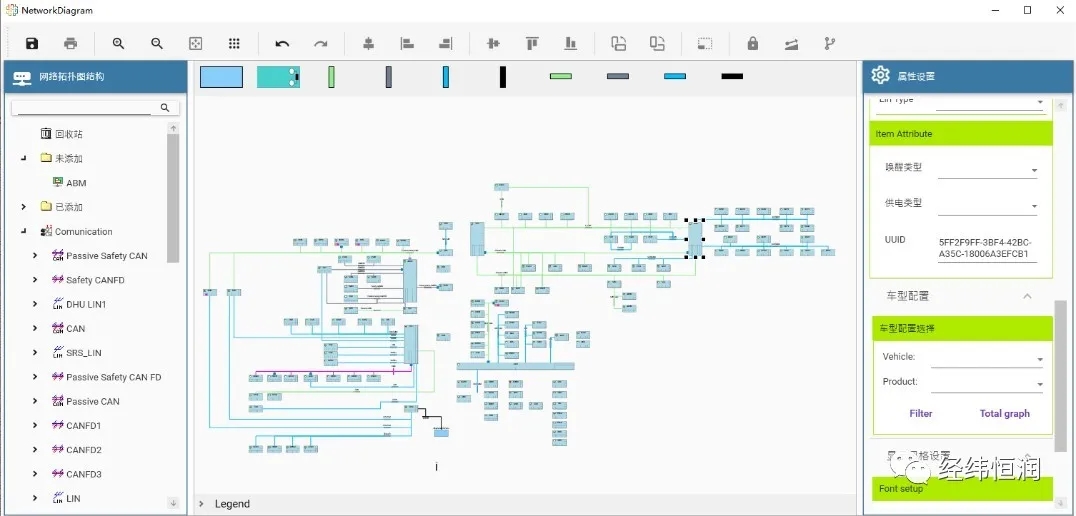

• 可根據網絡架構信息，繪制網絡拓?fù)?/span>

-  基于模型的協同開發模式支持

SystemWeaver可以提供基于模型的實時協同開發模式，有效地進行設計過程管理，保證電子電氣設計V流程的落地實施，其主要功能包括：

• 可靈活定義產品元模型，滿足不同研發流程
• 可提供統一數據源的實時協同研發交互機制
• 可提供模型數據的版本及變更管理
• 可定制各類數據報表，管理項目進度及實施狀態
• 可支持?jǐn)?shù)據在不同變體下跨平臺、項目的有效復用

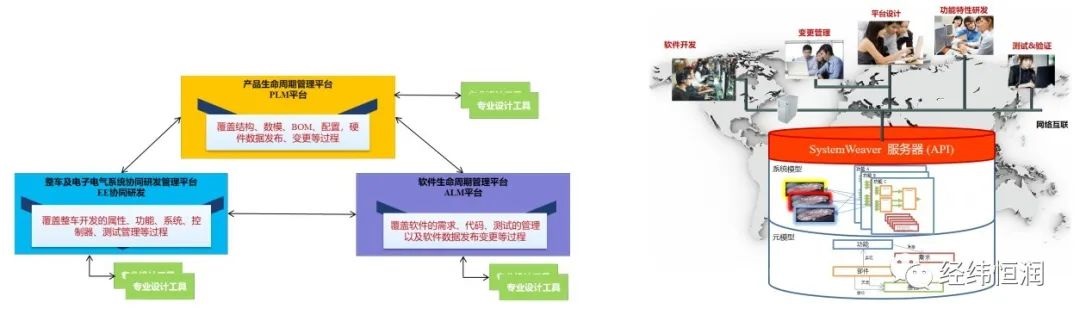

SystemWeaver作為企業級電子電氣協同研發平臺，可以提供統一數據源的分布式開發解決方案。通過統一的全局視圖綜合管理各領域工程師的協同開發，大大減少不必要的溝通時間，提高企業研發效率。

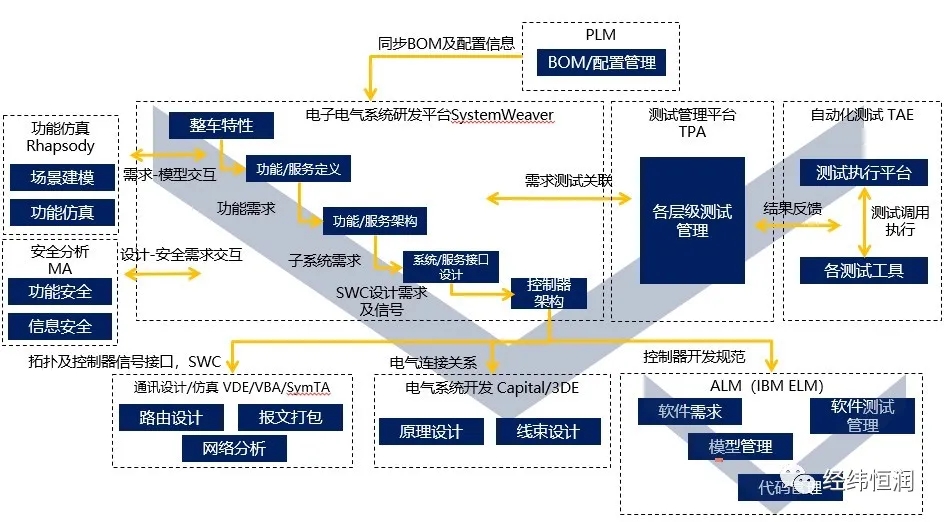

此外，SystemWeaver靈活的底層模型及API可方便針對軟件進行二次開發，與其他標準軟件如DOORS、Simulink、VDE、Autosar Builder、Capital等通過標準數據接口文件（ReqIF，MDL, ARXML）等進行集成，完善客戶產品設計工具鏈。

SystemWeaver當前主要客戶如下：

• 吉利汽車/CEVT：基于SystemWeaver構建新一代電子電氣架構平臺，支持企業級正向開發流程
• 東風/T-Engineering：基于SystemWeaver進行電控系統開發，集成多種設計工具，形成完整電控開發工具體系
• 長城汽車：基于SystemWeaver建立電子電氣研發平臺，支持跨部門的設計協作
