產品概述

      隨著新能源三電、智能駕駛等新技術的應用，汽車中衍生出很多安全關鍵零部件，如BMS、VCU、MCU、ADAS等，相應的軟件在汽車中的比重越來越大，并且安全性、可靠性要求也越來越高。ANSYS主要針對安全關鍵零部件的嵌入式產品級軟件提供了SCADE開發套件，支持嵌入式軟件詳細設計和代碼自動生成，有效縮短產品研制周期，提高產品研制效率，提高產品質量。

產品功能

      SCADE開發套件由以下主要部分組成：

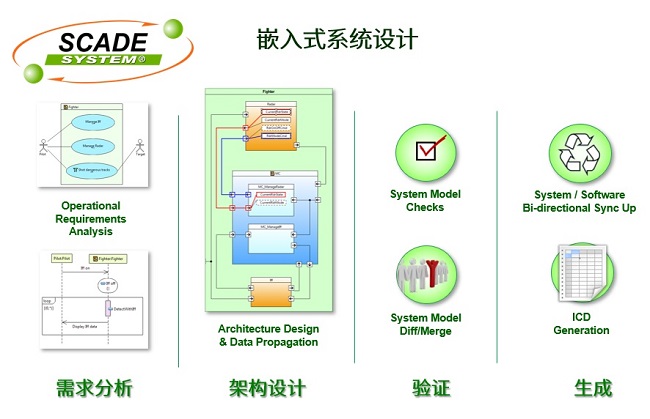

       · SCADE Architect：專為系統工程師開發；底層SysML?技術是隱藏的，可重復使用的、獨特的模塊功能可用于基于組件的建模，數據字典的導入/導出以及跨模塊層級的數據傳播。Python、OCL、TCL或Java技術中只讀模型庫和完整模型API的管理可實現擴展和定制。此外，還支持從IBM Rhapsody、NoMagic MagicDraw和Sparx Systems Enterprise Architect等模型導入SysML模型，還在SysML的基礎上進行封裝定制，擴展出了針對汽車嵌入式系統設計解決方案（AUTOSAR）、AADL及FACE解決方案等

       · SCADE Suite：套件的核心組件，支持控制邏輯詳細建模、仿真驗證、代碼自動生成?；谛问交Z言“SCADE”，語法嚴謹，減少代碼生成配置環節，一鍵從模型生成代碼，且代碼生成器通過ISO26262等行業安全標準認證(TCL3)，行業目前經過安全認證（ASILD）的代碼生成器，適用于高安全軟件開發（適用于C和Ada），支持標定和NI/dSPACE等HIL橋接

       · SCADE Suite Gateway for Simulink：支持Simulink模型與SCADE模型的雙向轉換

       · SCADE Display：支持HMI詳細設計、仿真驗證、代碼自動生成。支持生成OpenGL/OpenGL Safety/OpenGL ES代碼，代碼生成器通過行業安全標準認證，適用于高安全軟件開發。SCADE Display是一款用于人機交互界面建模的專用工具，支持嵌入式圖形、顯示界面和HMI開發，以及安全關鍵型顯示界面的認證代碼生成，在汽車和工業等制造領域的企業中均用于HMI顯示軟件原型設計和開發

       · SCADE Test：用于需求驗證以及測試案例創建和管理的完整測試環境。用戶可以在主機和目標上自動執行測試案例，測量覆蓋率并管理任何SCADE應用的測試結果。借助SCADE Test，用戶可以盡早開始需求驗證并自動執行測試，以確保在早期開發階段實現合規性，減少后期成本高昂的設計變更。完整的交互式測試環境可通過圖形部件輕松實現原型構建和驗證；自動化完成模型測試執行、模型覆蓋結果報告以及硬件目標的測試轉換等功能。測試報告生成符合安全性標準（DO-178C、ISO 26262、EN 50128、IEC 61508）

       · SCADE Lifecycle：支持和ALM/PLM（例如DOORS、Reqtify、Polarion）進行橋接，實現生命周期數據管理、文檔自動生成等。通過用于連接SCADE解決方案和需求管理工具或PLM/ALM（產品生命周期管理/應用生命周期管理）工具的附加模塊，增強了SCADE工具的功能。借助SCADE LifeCycle，參與關鍵應用開發的所有系統和軟件團隊都可以在SCADE應用的整個生命周期內，管理和控制其設計和驗證活動

       · SCADE汽車包：專為汽車領域提供SCADE Architect和SCADE Suite擴展，包括

        ① AUTOSAR定制符合AUTOSAR4.2.2標準

        ② 支持SCADE Architect項目ARXML文件的導入/導出

        ③ 支持SCADE Architect和SCADE Suite進行雙向同步，確保架構模型和詳細設計模型一致性

        ④ SCADE Suite生成的代碼符合AUTOSAR標準

        ⑤ 支持ASAMMCD-2DC(aka ASAP2)軟件標定和測量

應用案例

       · 德國大眾：自2016年開始，基于SCADE在BMS、EPS中構建軟件，滿足ISO 26262 ASILC/D的應用要求。通過多個項目的比較評估，可以有效減少56%的開發時間，為項目節省30%的人力和成本

       · 斯巴魯：在推出新混合動力和電動車型的市場競爭中，Ansys SCADE在過去10年已經成為斯巴魯?shù)囊豁?xiàng)重要戰略工具，兌現汽車制造商對于出色安全性和可靠性的承諾。節省ECU的端到端開發時間，同時保持其控制軟件的準確性，這對于斯巴魯推出創新技術至關重要

主要客戶

      大眾、寶馬、斯巴魯、NEVS、Faraday Future、馬自達、TOYOTA TSUSHO ELECTRONICS、德爾福、DENSO、DURA、Method Electronics、Autodrive Solutions等。
