方案概述

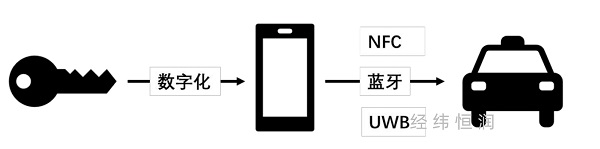

在汽車發展和用戶需求的推動下，汽車鑰匙開始從傳統的機械鑰匙向數字化、智能化方向發展。目前常見的數字鑰匙集成了藍牙、NFC、UWB等技術實現了移動設備與車端的通信，可以幫助用戶便捷的實現車輛功能控制。隨著數字鑰匙的廣泛應用，相關的測試需求也進一步增加，人工測試無法滿足測試進度要求，正逐漸被自動化測試所取代。
經緯恒潤基于自研的INTEWORK系列產品，推出了數字鑰匙自動化測試解決方案，通過自動化測試執行軟件TAE、總線監控分析工具VBA和程控電源，的聯合調用，實現數字鑰匙 的功能測試、性能測試、診斷測試、可靠性測試等多項測試工作。
VBA主要用于整車開發和測試中，可實現多路CAN/CANFD/LIN/以太網等通信測試、數據監控、節點報文仿真、故障診斷等功能，滿足輕量化網絡測試需求。TAE軟件具備圖形化測試腳本搭建、執行和測試報告生成等功能，軟件內部封裝了VBA和程控電源等設備的調用接口，可快速實現相關功能的自動化測試。
測試方案簡介
數字鑰匙功能測試包含三部分：藍牙車控功能測試、NFC功能測試和無感解閉鎖測試。

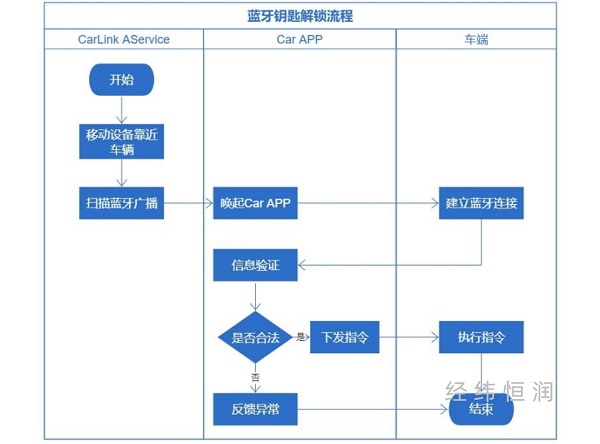

藍牙車控功能測試通過建立短距離無線連接實現車輛功能的控制，包括車門解閉鎖測試、升降窗測試、尾門開關測試等。NFC功能測試通過兩個NFC設備的近距離接觸實現車輛解閉鎖測試，主要包括NFC PE控制測試和NFC啟動測試。無感解閉鎖測試主要通過藍牙和UWB技術實現遠程車輛功能測試，包括BLE+UWB的物理鑰匙測試、單BLE數字鑰匙測試等。
經緯恒潤提供了利用VBA和TAE軟件對數字鑰匙進行自動化測試的輕量化方案，可覆蓋功能測試、網絡測試、性能測試、診斷測試等業務。其中，TAE作為自動化測試執行軟件是整個方案的基礎，功能強大且簡單易用，廣泛應該于各大供應商和主機廠的測試項目中。

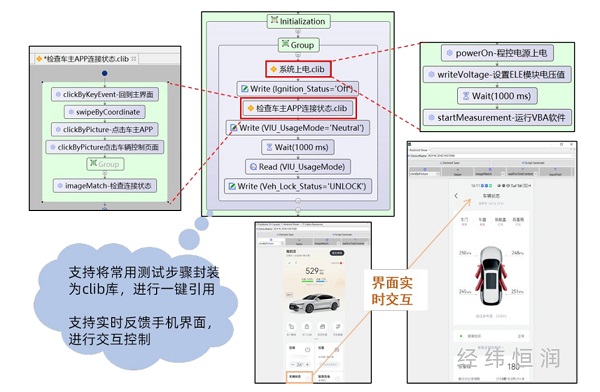

TAE支持連接程控電源對藍牙模塊進行電壓控制。支持連接手機Android系統進行車主APP與ECU控制器間的實時交互，可監控APP界面是否出現車輛解鎖成功、尾門打開失敗等狀態更新的提示，確保系統的正常工作。

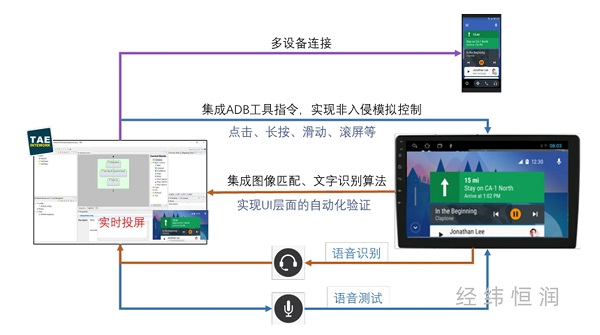

TAE連接Android系統，可實現多設備連接的交互測試，可同時連接移動終端、HMI等設備，實現手車互聯測試等綜合性測試場景。TAE集成了圖像識別算法，可基于圖像匹配進行圖標靈活測試，覆蓋元素位置不固定等測試場景；集成了OCR算法，支持界面文字內容的匹配、記錄和判斷。

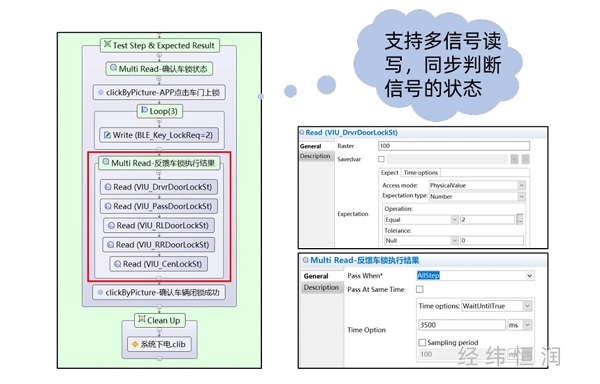

TAE支持通過網絡報文監控車輛狀態，支持調用VBA進行CAN/CANFD/LIN報文的自動化測試，支持解析DBC/LDF文件進行報文收發，通過修改信號值實現車輛狀態的更新。數據庫解析不受測試環境影響，測試序列可以在同類型測試工具間進行無縫切換以完成測試序列快速?gòu)?fù)用。
TAE支持穩定的壓力測試，可以連接VBA工具實現長時間休眠或者喚醒狀態的控制，測試結束后會自動記錄結果到測試報告中完成測試。

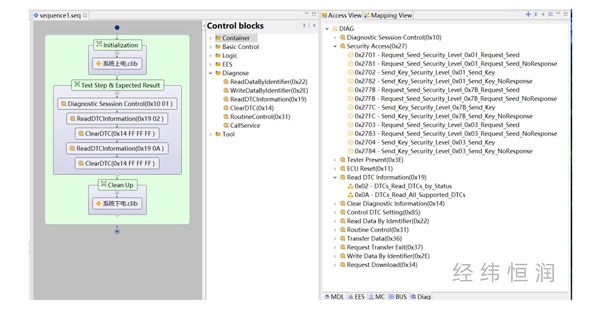

TAE支持導入ODX/PDX文件，并自動解析UDS診斷協議進行DTC邏輯測試；支持直接拖動控件到測試序列中進行診斷服務的請求和響應判斷，提升測試序列搭建效率。
TAE可以實現對DTC列表中的所有故障進行測試：支持子服務01/02/0A測試、狀態位故障測試、休眠喚醒故障測試、 總線高低壓故障測試、CAN/LIN節點丟失故障測試等，可以自動獲取診斷響應結果，并自動進行Pass和Failed的判斷，所有測試結果報告可查看。
更多功能
- 更專業的元素管理：支持 文件夾管理、標簽篩選、名稱搜索等多種方式
- 更深層次的數據解析：故障碼、DID SubData 等可下拉選擇
- 更豐富的工具支持：可調用 VTD、CANoe、PCAN、INCA 等多種工具
