概述
在車載以太網自動化測試系列套件AETP中，AETP.UDS（Automotive Ethernet Test Package. Unified Diagnostic Services）是專為車載以太網UDS測試設計的自動化測試套件，旨在測試ECU對ISO 14229協議規范實現的一致性，測試ECU是否具備上報故障等關鍵診斷信息，幫助用戶做故障定位。
AETP.UDS特點
· 支持一鍵導入?yún)?shù)
支持根據問卷模板一鍵導入測試參數，無需額外轉換輸入文件格式，有效提高了測試效率，簡化了測試流程。

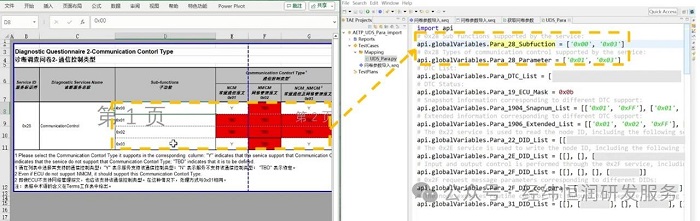

圖1 一鍵導入?yún)?shù)
· 測試步驟模塊化
提供了UDS中各項服務的函數接口，并根據規范將測試步驟進行模塊化處理，測試序列步驟與測試用例步驟一一對應，用戶可根據自身需求進行測試用例的二次開發。

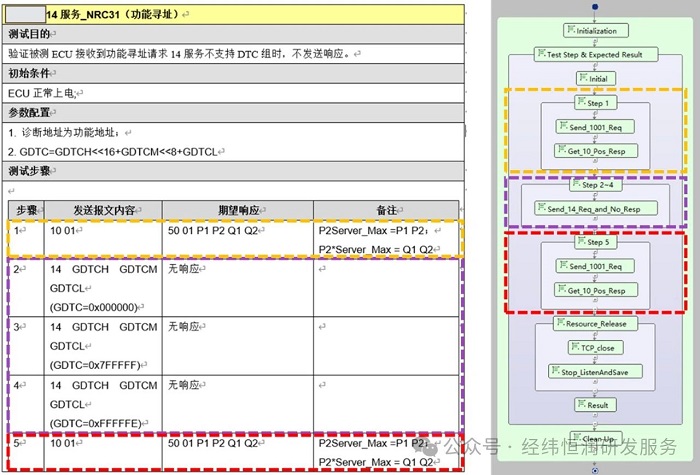

圖2 UDS服務模塊化，測試用例與序列一一對應
· 測試數據獨立保存
AETP.UDS將每個測試用例的數據均保存成獨立的log。log以測試用例命名，并記錄了測試開始執行的時間，方便測試人員快速定位問題。

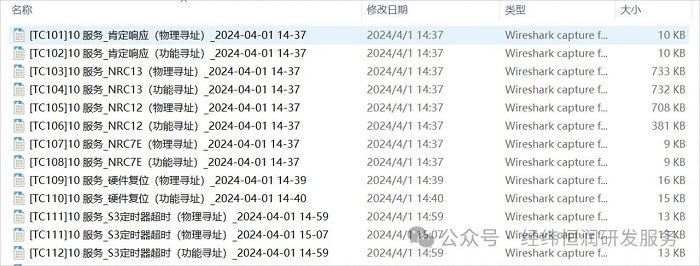

圖3 結果數據獨立保存
測試內容
AETP.UDS的測試內容主要包括：默認會話/擴展會話下和編程會話下的各服務組功能測試。默認/擴展會話下的測試內容包含肯定響應測試、NRC13測試、NRC12測試、NRC優先級測試等。編程會話下，除了對各個服務的肯定響應測試和NRC測試外，增加S3_server時間檢查測試等基本性能測試。

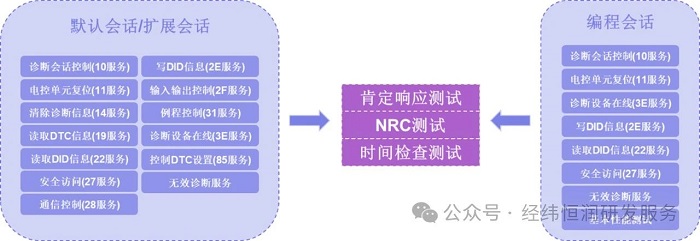

圖4 測試內容
測試案例
· 用例名稱
14服務_NRC31（功能尋址）
· 測試目的
驗證被測ECU接收到功能尋址請求14服務不支持DTC組時，不發送響應。
· 測試步驟
步驟1：發送10 01請求報文，期望DUT回復肯定響應；
步驟2：發送14 GDTC（GDTC=0x000000）請求報文，期望DUT不回復響應；
步驟3：發送14 GDTC（GDTC=0x7FFFFF）請求報文，期望DUT不回復響應；
步驟4：發送14 GDTC（GDTC=0xFFFFFE）請求報文，期望DUT不回復響應；
步驟5：發送10 01請求報文，期望DUT回復肯定響應。
· 執行模塊

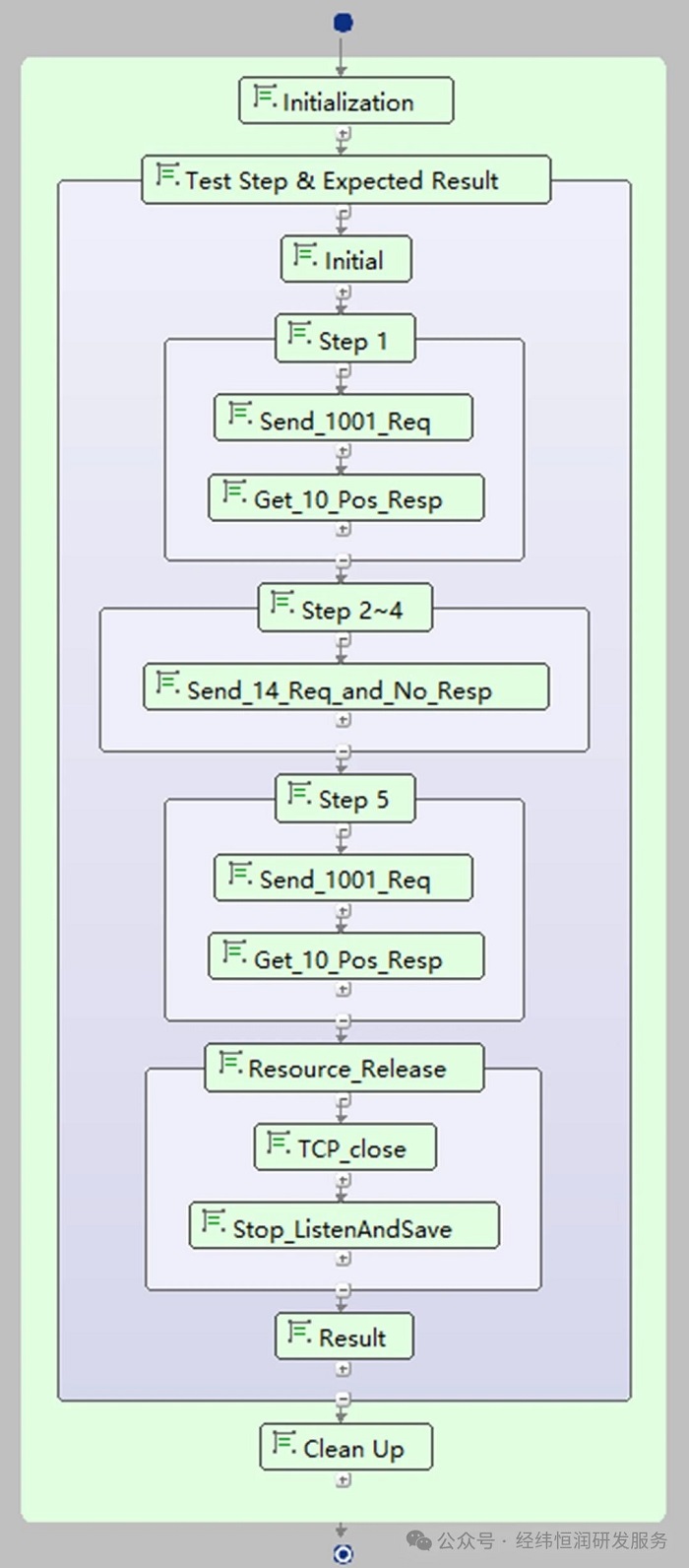

圖5 測試案例執行模塊
· 測試結果

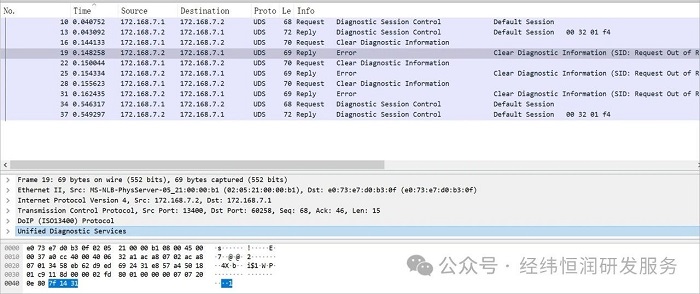

圖6 測試結果
· 測試分析
將測試結果與測試步驟對比，該測試用例為Fail，你能猜到原因嗎？（答案在下期揭曉）
【上期答案】 - -車載以太網自動化測試套件（SOME/IP） - AETP.TC8 SOME/IP
對于SOME/IP的Response報文來說，Return Code為0x09 Malformed Message回復的是序列化錯誤的Request報文，即Payload錯誤。
產品模塊組成
圖7 自動化執行軟件TAE及測試套件AETP
經緯恒潤作為OPEN聯盟會員和AUTOSAR聯盟的高級合作伙伴，長期為國內外各大OEM和供應商提供涵蓋TCP/IP、SOME/IP、DoIP、AVB、TSN、DDS等技術領域的設計和測試咨詢服務，積極研發和探索車載網絡前沿技術的工程應用。通過多個項目的實踐經驗，已建立了高質量、本土化的設計與測試一體化解決方案，為整車網絡架構提供可靠支持。
