概述
以太網時間敏感網絡（TSN）是一系列為滿足復雜數據傳輸需求而設計的協議集合，適用于多種車載應用場景。由經緯恒潤自主研發的車載TSN網絡測試儀—TestBase ATT（Automotive TSN Tester），專門用于車載TSN網絡測試。
產品特點
產品的開發者同時也是重度用戶，我們充分考慮了車載網絡測試工程師的實際工作場景與使用偏好：
· 使用場景上豐富：既能用于單部件測試，還可用于臺架系統測試；
· 支持多種時鐘同步精度測量方式：1PPS（AVnu），Reverse Sync（AVnu）；
· 測試效率高：我們?cè)O(shè)計了8路秒脈沖（PPS）同步采集功能，可同時測試8個TSN ECU的臺架系統；如果有更多需要，還可以使用多設備進行級聯擴展使用；
· 采樣精度高：采樣精度達到6.25納秒，能充分滿足時鐘同步精度的測試要求；
· 可擴展GPS：可通過外接GPS模塊實現本地時間校準，從而滿足更多應用場景下的測試需求。
從易用性和提高測試效率的角度，我們還開發了高度集成的自動化測試腳本，能夠自動執行測試流程并生成測試報告，測試用例方面：
· 涵蓋AVnu聯盟定義的時鐘同步精度測試項（支持PPS方式和Reverse Sync方式）；
· 內置了基于測試工程師豐富經驗開發的性能測試用例；
· 支持協議一致性測試的擴展，滿足更多測試需求；
而且，如果對被測對象（DUT）的PPS/Reverse Sync如何實現有疑問，我們也可以相互交流經驗，因?yàn)檫@些我們都經歷過。
應用場景
· 單部件測試場景
ATT模擬對手件與DUT進行通信，對TSN ECU進行部件測試。此外，還可控制ECU上下電，用于同步收斂時間測試。

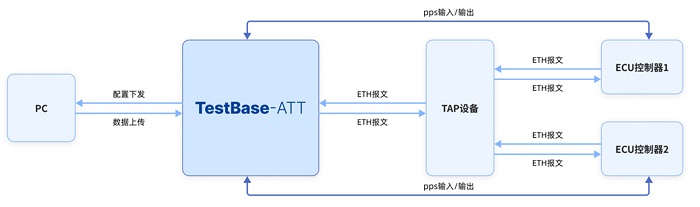

· 系統測試場景
在若干TSN ECU連接成系統的網絡系統臺架中，ATT通過外接的TAP設備與被測系統ECU進行通信，進行g(shù)PTP時鐘同步精度測試。

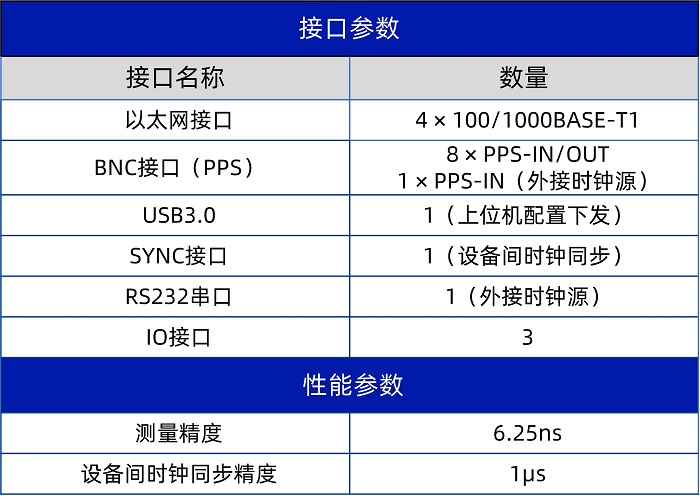

硬件參數
