項目描述
　　赫爾辛基市交通局（簡稱：HKL）是赫爾辛基地鐵的運營商，日前與Clear Channel戶外廣告公司簽訂了車廂內廣告合同，主要目的是為地鐵乘客提供實時的廣告和娛樂信息。當然，IP技術是實現這一目標的首選，也是HKL地鐵在設計和構建該項服務的一個基礎。HKL需要在地鐵的屏幕上插播廣告，這些廣告可基于地鐵網絡獲得實時傳輸，這就需要構建一個全新的地鐵通訊網絡。不僅如此，這個網絡還可用于地鐵的維修調度，訪問地鐵診斷系統來獲得地鐵的實時信息。而在此之前，工程人員需要攜帶設備登上列車進行檢查，現在，通過網絡即可遠程完成。也是同一個網絡，還可以為乘客提供免費的無線聯網服務，提升了乘客的旅途體檢。
　　系統需求
　　●將廣告和娛樂信息實時傳輸給地鐵乘客
　　●車廂和軌旁之間無縫的無線連接
　　●強固型工業級網絡設備，支持IP54防護等級，高可靠性，滿足鐵路相關認證
　　●滿足EN 50155認證的車載交換機可提供車廂內冗余的VLAN連接
　　●所有產品便于與傳統設備整合
　　●高密度端口，可將車廂內的大量設備接入同一個網絡
　　Moxa解決方案

　　將基于IP技術的娛樂信息傳送給移動的車輛（例如地鐵），對HKL工程師來說會面臨不少的挑戰。在經過多次調研之后，HKL做了兩個重要的決定：采用802.11無線協議構建車地之間的通訊，而采用工業以太網作為車廂內的主要通訊架構。因此，無論是無線網絡還是有線網絡，HKL都需要確保網絡的高可靠性。此外，該項目中所使用的產品都必須符合EN-50155:2007認證，IP等級為IP54或更高，可以為車輛提供高等級的保護，以應對惡劣的現場環境。

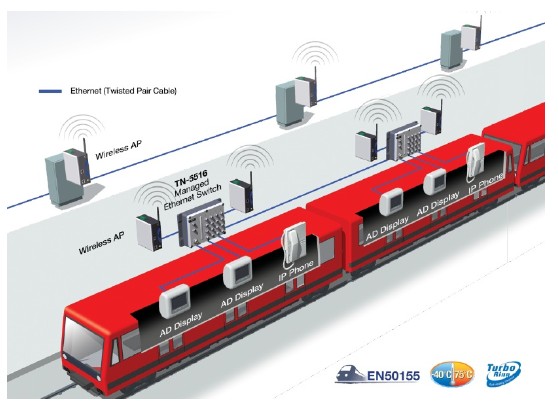

　　采用現有的冗余WLAN網絡即可實現軌旁和車廂內的數據通訊。這個系統同時連接兩臺AP，若一臺AP中斷連接，系統會立刻連接到另一臺AP，這樣就不存在漫游切換的時間。對車廂內通訊網絡而言，采用Moxa TN-5516車載交換機即可構建車廂內的通訊網絡，TN-5516支持EN 50155認證，是一臺具有16個端口的網管型車載交換機。兩臺支持兩個獨立電源輸入（24 VDC，72 VDC）的交換機安裝在每?jī)晒?jié)地鐵車廂中。這些交換機彼此相連，采用Moxa獨有的Turbo Ring協議，可實現20ms的快速自愈。其他所有通訊設備接入附近的交換機，并分隔成不同的VLAN。這個網絡可以實現列車運行過程中的乘客信息系統和免費無線接入服務，大大增強了地鐵的乘坐體驗。
　　Why Moxa
　　●Moxa可提供一系列車載交換機解決方案，支持VLAN，并提供多個端口連接網絡中的所有設備
　　●TN-5516網管型車載交換機具有堅固可靠、便于安裝的特點，支持Moxa獨有的Turbo Ring協議，可在20ms內實現快速自愈
　　●Moxa產品支持-40 ~ 75℃寬溫，適用于惡劣的現場環境
　　●TN系列車載交換機有3個旋鈕開關，可快速設定IP地址的后三位
　　●兩個獨立的電源輸入，24 VDC和72 VDC，符合車廂內的電源系統
