在上篇文章中，大家共同體驗了RIGOL DM3064臺式數字萬用表豐富的功能與人性化的設計，本文中將繼續與它的高速數據采集、任意傳感器測量功能親密接觸。
高速數據采集、任意傳感器，這些新增且非常實用的功能對萬用表而言可謂具有劃時代意義，讓項目測試開發工作更加得心應手。為了體會首款國產高性能六位半數字萬用表的魅力，筆者把DM3064應用到了多普勒測速實驗系統的開發中。
實驗系統設計如下：
運動物體反射的超聲波信號經模擬乘法器與原信號相乘，濾波得到差頻信息后采樣進行信號處理，進而得到可靠可用的信息，最終計算出移動物體的速率。
系統中應用多普勒效應測量移動物體速率，發射器與接受器全部靜止，運動物體反射聲波。由多普勒效應公式推導并簡化得：
其中
為實驗中的待測量即移動物體速率，
為多普勒頻移。V為聲速，
為聲波頻率。
為了快速開發這套系統，應用RIGOL DM3064數字萬用表進行可行性驗證。
預期項目待測信息：
1．環境溫度。因?yàn)槁曀俸蜏囟认⑾⑾嚓P(guān)，所以這里要測得準確的溫度信息計算出聲速，即V的大小。
2．經乘法器后的差頻信息。即多普勒頻移值的大小。
3．光電門觸發檢測。為了把多普勒測速值與經典光電門測速值進行比對，需要在物體通過光電門測速的同時啟動萬用表，捕獲此刻的測速信息。即用光電門作為測量的外部觸發源。
系統的搭建與測量
系統框架如圖：

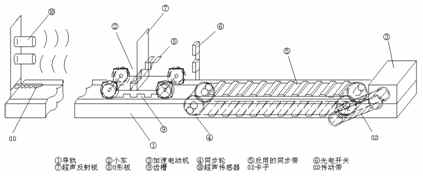

圖1. 多普勒測速系統

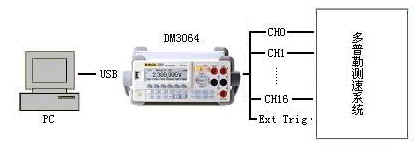

圖2. 引入DM3064的多普勒測速實驗系統
1．聲速測量
在實驗室條件下，采用鉑金電阻溫度探頭作為溫度傳感器。應用DM3064的任意傳感器功能，結合鉑金電阻溫度探頭的阻值溫度對照表配置溫度傳感器功能：
進入任意傳感器菜單，命名后選擇類型為兩線電阻（2WR），單位為
。之后添加參考值。

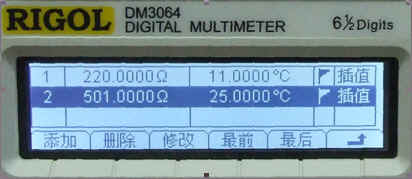

圖3. 任意傳感器設置
添加完畢后進行清零操作。開始測量。
這種測量方式在獲得溫度信息后還需要計算得出聲速，故改進為電阻->聲速映射的傳感器，只需要在DM3064上簡單的更新參考值對應即可，方便、快捷。
2．差頻信息測量
本系統測速的關鍵是得到準確的差頻信息，而且為了繪制連續的速度曲線，需要對差頻信息連續快速采集。
RIGOL DM3064數字萬用表巡檢軟件Ultralogger提供2個測量功能選擇，分別為多通道多測量任務巡檢(Scan)和高速單通道大批量數據采集 (Data Log)。針對當前監測需求，采用后者。
首先建立一個任務工程，在工程建立的同時，系統會自動建立一個對應于該工程的數據庫，用于存放用戶定制的任務項目和測量數據。

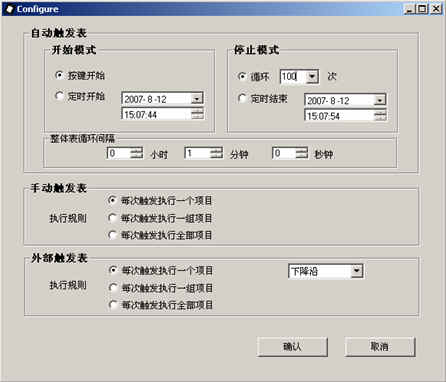

圖4. DataLog 設置

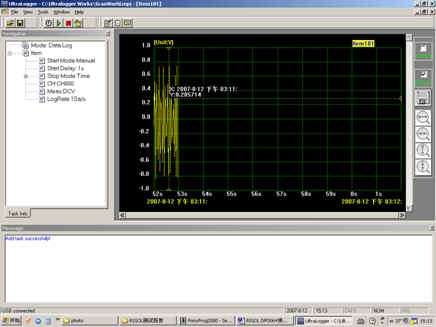

圖5. DataLog差頻波形
通過USB連接RIGOL DM3064數字萬用表到PC，單擊下載按鈕，將上面步驟中制定好的任務表下載到RIGOL DM3064數字萬用表中保存，單擊開始按鈕后任務開始。（在第一次連接時，如果萬用表的狀態為空閑，PC將自動同步萬用表中的RTC時間，以防兩者時間不一樣出現誤差。）
任務保存在RIGOL DM3064數字萬用表中，如果不需要當前PC執行操作或顯示采集數據，可以斷開連接，對萬用表的操作不會產生影響。
RIGOL DM3064數字萬用表按照制定的任務去采集測量值，PC能夠通過USB或LAN讀取測量值，保存到PC中，同時萬用表中的FLASH也能保存測量值，不過其存儲空間相對于自然要比PC小很多。
PC讀取數據后保存到數據庫中，該數據庫在建立工程的同時自動建立，所以不需要額外去開發數據庫。對于讀取的數據，軟件提供表格和圖像兩種顯示方式，如果軟件處于監視狀態，表格和圖像都會自動刷新。出現報警情況將會有顯示和聲音的報警提示。
按照上述方法，可測得連續的高精度差頻波形，同時整個過程數據被記錄在數據文件中，便于分析、處理。
這樣，應用高速數據采集得到的結果可以為各種處理算法提供原始數據，比如直接傅立葉變換、快速傅立葉變換以及等效濾波法等等。但是，不能應用其直接繪出差頻量曲線。這時，如果想要得到直觀的速度曲線，可以繼續應用DM3064強大的任意傳感器功能，建立頻率-速度型傳感器，進而可得到速度曲線。

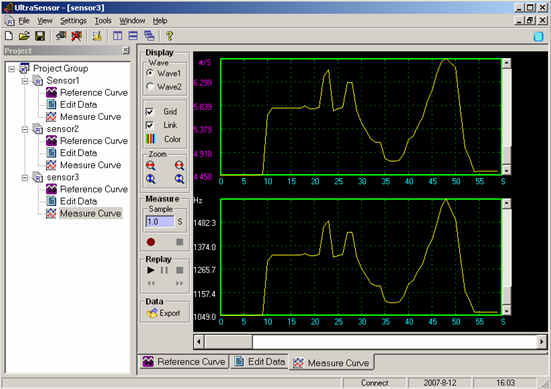

圖6. 頻率-速度傳感器曲線
3．光電門觸發檢測
為了比對速度，這里測量通過光電門時多普勒頻移。把DM3064表筆接到多普勒系統的差頻輸出端，按照任意傳感器的設置方法設置好頻率->速度對應關系。選擇觸發源為外部觸發，并把觸發電纜引到光電門的整形輸出端。
配置好后，每經過光電門一次，DM3064顯示此刻的速度值，可與光電門測速值進行比對。
系統中的問題分析
按照上述方案搭建的系統符合預期要求，能夠較好的完成精準的多普勒測速功能。但在測量中發現速度曲線的起始段發生畸變。借助DM3064強大的高速采集功能分析初始段波形。發現出現的是尖峰干擾。分析得知是啟動有刷電機瞬間所致的干擾，調整電刷兩線與地間電容后，使用Data Log功能再次查看，干擾有效的得到解決。
總結
RIGOL RIGOL DM3064的引入大大加快了系統的開發進程，更便于系統各部分功能模塊的測試與故障分析。任意傳感器與高速數據采集功能使臺式數字萬用表與系統融為一體，承擔起系統的功能，在可行性驗證以及系統調試時是十分必要的。
作為工程師的一把利器，北京普源精電科技有限公司的DM3064有著廣闊的應用前景，強大且完善的功能可以勝任更多創新任務！
