在我國，70%  的電力供應依靠火力發電， 由于北方某些地區獨特的資源優勢，最近幾年火電裝機容量持續增長，為了減少對水資源的依賴和響應國家的節能環保政策，空氣冷卻系統（空冷島）在火力發電廠的應用越來越普及。
　　空冷系統是大型火電廠的核心設備， 也是較為復雜的換熱系統，主要包括空冷凝汽器、空氣供應系統、翅片管清洗系統。由于北方某些地區干旱少水，工作環境惡劣，翹片管束時 常出現密封度下降或凍裂等現象。這些故障現象均可通過紅外成像方式遠程檢測出來，給平時養護工作帶來極大便利，同時也可以通過紅 外成像技術實時了解翹片管表面溫度場分布， 監測空冷凝汽器溫差溫升變化，可以實時了解空冷系統的工作狀態。
　　選取最佳安裝點
　　北京必創科技股份有限公司是 F l i r 自動化產品的有力合作伙伴，必創科技與紅外熱像儀全球領導廠商  FLIR，為中國北方地區一家電廠 空冷島提供了一套非常有吸引力的監測方案，在空冷島翹片管束背風面壁面（圖   1），通過紅外成像儀檢測翹片管束溫度場，紅外熱成像儀布成線陣結構，由 4 臺 FLIR   A310 熱成像儀 組成，采用廣角鏡頭，可以覆蓋整個空冷島  A 字斜面。4 臺FLIR A310 熱成像儀安裝在空冷 島的清洗裝備支架上，清洗支架可以沿導軌方向移動，從而可以完成對整個斜面上所有翹片管束壁面溫度場監測。
　　FLIR A310 熱成像儀內置的廣角鏡頭，實時自動對焦，可監控翹片管束壁面溫度差和特定環境的臨界狀態，其包含的紅外探測器能夠生成 320 x240 像素的全輻射熱像，清晰呈現 50 m K 的溫度差，并且 FLIR A310 具有報警和控制外 部設備的數字輸出，數據能通過 TCP IP 或以太 網進行傳輸。
　　"FLIR A310 采用美國最先進的 Indigo 探測器，溫度靈敏度可達 0.05℃，且一年365 天 24 小時不間斷監控，工作狀態穩定，不會發生死機 停機故障，這為客戶減少了很多人力和時間成本。"必創科技產品部經理沈唯真如是說。
　　關鍵技術的保障
　　因該系統在夏天工況下需長時間工作在 80℃左右溫度下，紅外熱成像儀必須要考慮冷卻問題，因此 FLIR A310 的殼體冷卻與控制系統是保障該監測方案順利實施的一項關鍵技術，需要非標設計定制完成，采用電子式冷卻方式開發制作而成。包括不銹鋼殼體部分、半導體致冷 單元、專用遠程控制單元等幾部分組成。該套系統具有較好的抗腐蝕能力，能在高溫多塵腐蝕性氣體較多的環境中使用，適應的環境溫度為   -40℃ 至 +120℃。具有如下特點 ：
　　1)  結構簡潔，無機械運動、無磨損、運行可靠、維護方便。
　　2)   冷卻速度快，其冷卻速度可通過調節工作電流來控制。
　　3)  體積小、重量輕，可大大節約面積。
　　4)  不使用制冷劑，制冷效果好，不污染環境。

　　空冷散熱器翅片管束。

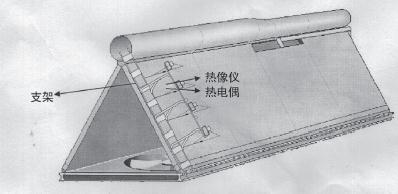

　　圖 1 ：4 臺紅外成像儀 FLIR A310 安裝在空冷島翹片管束背風面壁面。

　　4 臺FLIR A310 紅外熱成像儀安裝在特制的自冷卻殼體內，接入現場控制箱?，F(xiàn)場控制箱與千兆網交換機之間使用光纖通訊。交換機與 服務器安裝在區域監控中心的網絡機柜中。系統可以在監控中心內通過計算機軟件系統完成紅外圖像采集與分析，同時可以完成遠程控 制功能，還可以經過電廠內部局域網與遠程監控中心連接起來，實現紅外監控?cái)?shù)據共享和報警監控等功能，系統按多級組網的方式，形成大規模的監控網絡（圖  2）

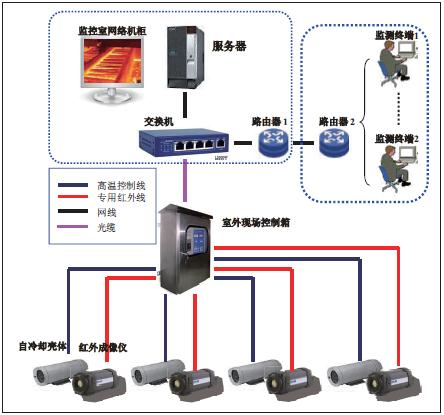

　　圖 2 ：4 臺 FLIR A310 紅外熱成像儀安裝系統構架。

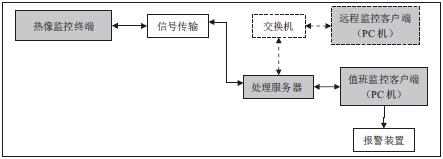

　　圖 3 ：本地監控與分析診斷系統。

　　強大的內置分析功能
　　而 FLIR A310 內置的分析功能也成為空冷島實時監控的核心優勢，如點 / 區域溫度測量和溫 差計算。報警可以設置為分析、內部溫度或數字輸入功能。紅外熱像儀可按時或按通知以電子郵件形式自動發送分析結果、紅外影像及其他數據。 可通過 FTP 或 SMTP 客戶端形式自動發送文件或 電子郵件，實現實時監控、分析，及時報警的強大功能。
　　這套在線監測系統能夠?qū)崿F(xiàn)無人遠程紅外熱像監控與分析診斷功能，本地監控與分析診斷系統可以根據客戶的特定需求進行功能定制（圖   3），具有遠程與本地的熱像故障智能監控和智能分析診斷兩大基本功能，使問題在發展為維修成本高昂的故障之前就及早檢測到，從而防止停機并增強工人工作環境的安全性。
　　本系統是通過圖像分割實現對整個翹片管束壁面的區域劃分和分對象數據采集，關于不同區域的識別是通過建立圖像與實物區域的映射關系實現 的。當裝有 FLIR A310 的支架運動到某一區域時，F(xiàn)LIR A310 對該區域內所有翹片管束進行識別，如發現某個設處翹片管溫度不正常時必須能夠及時把它找出來并提示用戶是哪個區域內的哪一處管出現問題，具體位置是通過物像對應關系確定下來，記下它們分別在窗口中的坐標位置。事先將實物尺寸寫到數據庫中，再根據物像關系找到出問題的翹片管具體位置。
　　這個系統通過紅外實時監控把設備溫度實時顯示出來，讓值班人員能夠及時準確的看出所有被監測設備的運行情況，是否過熱，是否有故障，另外一個作用是實時的發送設備溫度數據，以供后方 處理。圖像可以供值班人員查看，而發送的數據可以給調度室人看，一個提供直觀信息，一個做為設備狀況的參考數據，兩相結合，給電系統提供更 科學、更準確的預警手段，大大提高了工作效率和 降低了對人的依賴性。
　　因此，F(xiàn)LIR A310 具有重點區域分析功能，可以對熱像圖進行區域分析、 點分析和線分析，實時顯示所選區域最高、最低和平均溫度，如圖 4 所示 ：

圖4 ：FLIR A310 具有重點區域分析功能。

　　巡航和報警功能
　　"4 套 FLIR A310 安裝在清洗支架上，采取固定式安裝，清洗支架可以沿X 軸方向往復運動，當運動到X 軸某一個位置時，四臺紅外儀同時工作可以覆蓋沿Y 軸的一定范圍區域內的翹片管。當系統沿X 軸走完全程時，就可以將XY 平面內的所有的翹片管束完整檢測一遍。當發現某一處翹片管有問 題時，系統自動將該處信息記錄下來，并把該處的 溫度值發到服務器數據庫，這樣在本地監控室就可 以看到每一根翹片管的溫度值，它將作為系統對設備運行故障診斷的一個參考依據?？梢愿鶕?jù)客戶的要求以及現場實際運行情況，以供歷史查詢。"必創科技研發總監唐智斌講解了熱圖數據庫和硬件的 一一對應。
　　整個系統為多級監控與分析結構，是一個全 方位智能監控系統，采用的是開放式結構，非常適合大型電廠設備運行、維護和管理的要求。而 FLIR A310 憑借其優秀的控制方式和獨特的功能 以及在空冷系統中的優異節能表現，得到了這家北方地區發電廠的極大肯定，自從設備調試運行至今未出現任何故障，其低故障率給用戶維護帶來了極大的便利。

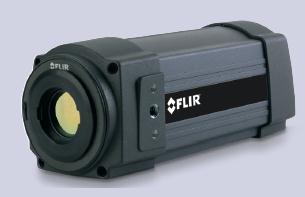

　　用于重要設備監控的紅外熱像儀 FLIR A310
　　FliR A310 采用美國最先進的 indigo 探測器，溫度靈敏度可達 0.05℃，且一年365 天 24 小時不間斷監控，工作狀態穩定，不會發生死機停機故障，這為客戶減少了很多人力和時間成本。

　　Fli R A310 內置的廣角鏡頭，實時自動對焦，可監控翹片管束壁面溫度差和特定環境的臨界狀態。此外，它具有較好的抗腐蝕能力，能在高溫多塵腐蝕性氣體較多的環境中使用，適應的環境溫度為 -40℃至 +120℃。
