疫情肆虐，因時因勢優化防控措施——魔都被按下暫停鍵。疫情即風險，當斷且斷是我們消除潛在風險的有利方式。
同樣，一個小小的急停按鈕作為設備安全防護的補充防護措施，關鍵時刻也不能“掉鏈子”。
近年來，隨著國家政策和標準的要求日益提高，工廠的安全意識也不斷增強。在諸多機器設備上，常?？梢娪尚涯康募t色操縱機構、黃色背景和觸點模塊等組成的急停按鈕，這類元器件也一直是機器安全系統中關鍵的組件之一。

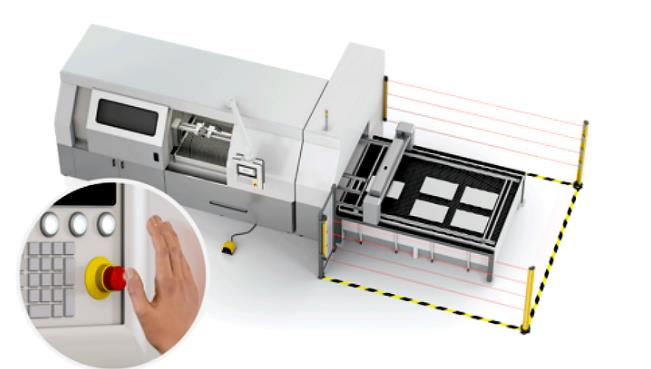

當設備發生緊急情況時，操作人員可以通過急停按鈕開關，來迅速可靠地切斷危險源，并使其進入安全狀態，這也是保護人和設備的一種補充防護措施。
1 小按鈕，不簡單！
正是由于急停按鈕所起到的關鍵安全保護作用，因此根據EN ISO 13850標準要求，急停功能在任何時間都是可用和可操作的，該功能優先于所有其它功能！而且在安裝方面，要求它位于每個操縱者控制位置、容易接近，當操縱者和其他需要操縱它的人在操縱時沒有危險，且防止誤操作的措施不應削弱其可接近性。
當急停按鈕被按下時，操縱機構推動觸點模塊斷開觸點，也就啟動了急停功能，急停功能應符合0類停機*或1類停機**（見文末批注），這是一種正常的狀態。但市面上急停的操縱機構和觸點模塊通常是分體式的，安裝時需要將二者組合拼裝在設備表面和內部，當兩者脫離之后，急停的安全功能也會隨之失效并不容易被發現，如遇緊急情況需要按下急停按鈕，這時造成的后果可想而知, 這顯然也不符合安全標準要求的“在任何時間都是可用和可操作的”。
那么，是否能夠同時對急停按鈕安裝狀態進行實時監控呢？答案是肯定的。
2 大作用，不失效！
作為業內領先的機器安全技術專家，威瑯電氣的急停按鈕觸點模塊設計上很好地考慮了這一點，具體不妨來分析一下——

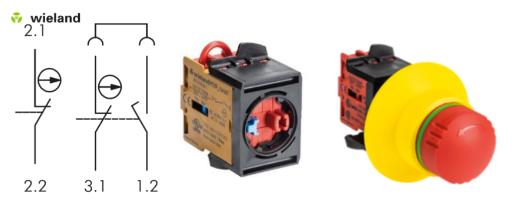

結合上圖，可以看到威瑯的急停觸點模塊突出優勢包括：
01
除了2組紅色的常閉觸點外還有一組藍色的常開觸點，這就是威瑯急停設計的巧妙之處。
02
當正常安裝時，外部的操縱機構會把藍色常開觸點壓下從而閉合，則1.2和3.1端口形成通路（觸點另一端出廠已短接）；反之操縱機構與觸點模塊脫離后，藍色觸點恢復為常開狀態則1.2和3.1端口開路，使用此方式將急停接入安全繼電器單元，就實現了急停按鈕的實時安裝狀態監控，保證了安全功能的有效性。
03
另外，通過以上端口加上2.1和2.2端口的共同使用，再配合威瑯的SNA 4043安全繼電器形成雙通道的監控回路，此安全方案可滿足最高PL e（EN ISO 13849-1）的應用需求。

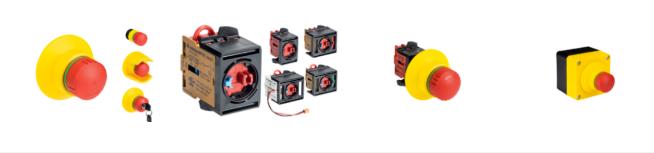

當然除此之外，威瑯公司還開發了其它不同款式的急停按鈕產品，可搭配安裝使用：
以上產品符合：
● EN 418/EN ISO 13850標準
以上產品可應用于：
● 最高PL e / Category 4 (EN ISO 13849-1)
● 最高SILCL 3 (EN 62061)
威瑯電氣始終致力于為客戶提供安全，高效，靈活的電氣安全防護解決方案，其安全急停按鈕設計完全符合國際和國內相關安全標準要求，能夠有效地保障其安全功能的有效性，成為保護機器設備和人員安全的關鍵利器！
注：
*0類停機
通過以下一種方法停機：
——立即切斷機器致動機構的動力源。
——機械斷開（停轉）危險元件及其機器致動機構，必要時制動。
**1類停機
通過控制供給機器致動機構的動力以實現停機，并在機器實現停機后斷開動力源。
斷開動力源的示例包括：
——關閉機器電動機的電源；
——斷開以機械能為動力源的機器的運動元件；
——中斷機器的液壓/氣動致動器的流體動力。
不論是選擇0類停機還是1類停機均應通過機器的風險評估來確定。
