新疆油田公司準東油田沙南作業區，沙南聯合處理站位于準噶爾盆地東部沙漠腹地，距沙南作業區生活、生產基地23km，隸屬沙南作業區管理的一個集原油處理、天然氣處理、采出水處理、注水、油氣外輸為一體的綜合性油氣生產基層單位。
沙南聯合處理站于2000年4月開始建設，2000年10月建成并投產。截止2003底建成原油處理能力40×104m3/a；注水能力2800m3/d；污水處理能力1600m3/d；天然氣處理能力1.0×104m3/d。主要負責沙南的原油處理、天然氣處理、采出水處理、注水、油氣外輸?shù)壬a(chǎn)任務。
聯合站控制系統采用了MOX公司的MOX系列現場控制器。原油系統通過MOXRTU的PID功能精確地控制了多功能反應器的液位；污水系統完成現場大罐的高底液位聯鎖控制和電動閥定時自動排污控制；注水天燃氣系統將早期部分非標準協議的儀表通過MOXRTU轉換成標準的Modbus通訊協議，通過觸摸屏現場顯示，并同時通過網絡將數據傳到中控中心。實現了全站的實時數據的完整性和同一性。并將數據導入關系型數據庫Oracle。

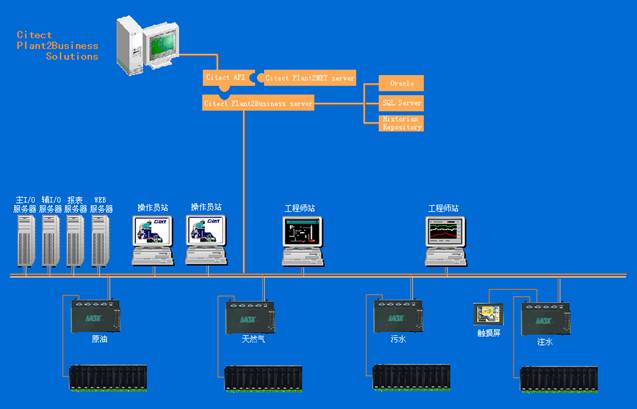

系統結構圖如下所示:
系統構成信息：
操作系統：Windows 2000 Server中文版+Windows 2000 Professional中文版
I/O服務器數量：2臺
工作站數量：2臺
網絡速度：10/100M
系統配置
•人機界面：CitectSCADA組態軟件
•控制系統：MOX公司MOXRTU控制系統
•操作站及工程師站硬件：工控機PC IL40 P4
•交換機：10BaseT/100BaseTx ports工業交換機
•操作站及工程師站操作平臺：Windows 2000專業版
•報表打印機：惠普激光打印機HP LaserJet 1200 Series

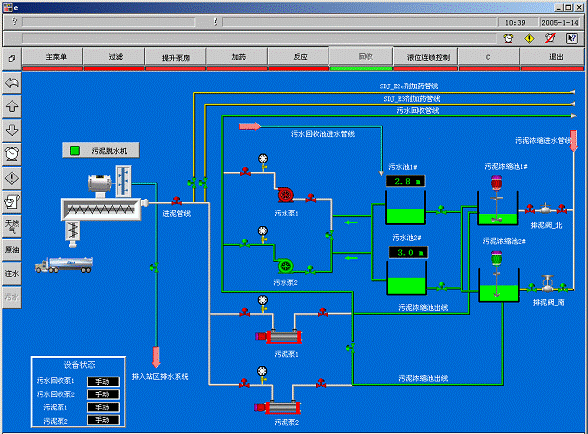

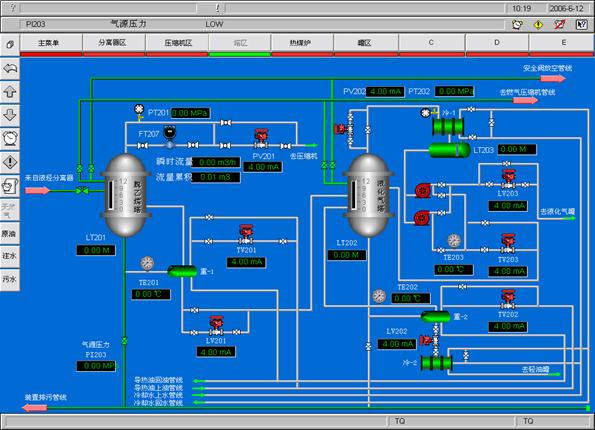

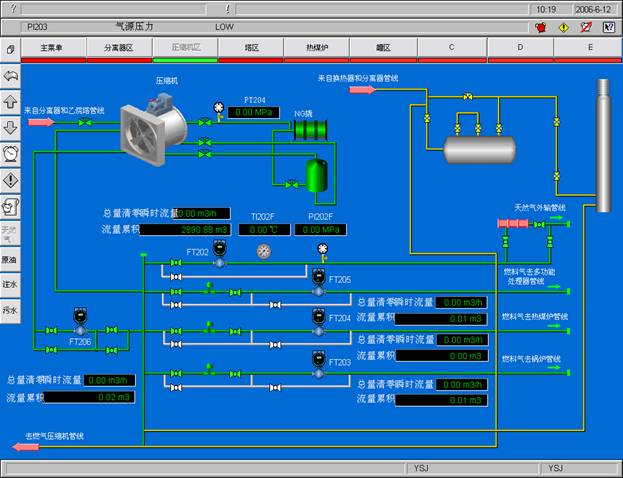

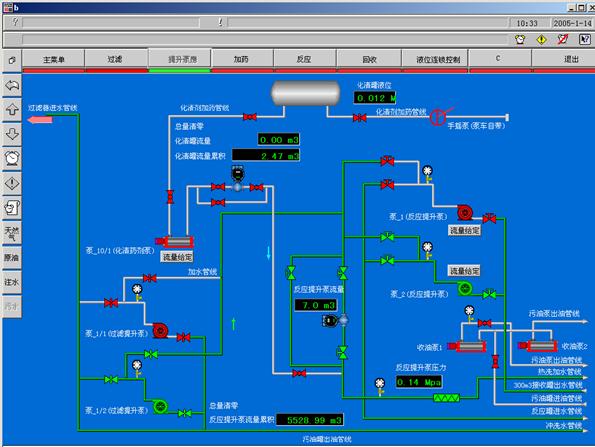

系統界面
系統投運
系統自投運以來運行穩定，實現了數據的實時采集、監視和控制操作，很好地滿足了工藝生產的要求。
