液氯儲存球罐中的液位測量
. 根據WHG（德國水資源保護法）規定的用于溢出保護的液位測量
. 遵守液氯儲罐中最大允許裝灌高度
. 連續的非接觸測量改善了罐區的管理效率
1. 背景
此客戶為世界上最大的化工原材料供應商之一，在世界各地擁有著60家生產廠家。其中在一個德國當?shù)氐纳a(chǎn)廠家，生產液氯并儲存直到這些液氯被運走。氯是一種活潑的物質，遇水時會污染水源。因此在德國，氯的儲存要嚴格遵守WHG（WHG是德國政府頒布的關于使用水源和保護水源的法律）。
2. 測量要求
根據技術規范的要求，液氯球罐只能裝灌到規定的高度。比較典型的方法是，液氯球罐中的液位采用安裝在罐頂上的振動式音叉液位開關進行監控，并符合ATEX防爆標準。本例中的最大容許高度比儲罐頂高度略低幾米，這個高度可以采用振動式音叉液位開關進行監控，但是這個長度的音叉開關不可能獲得ATEX的防爆認證。這就是為什么運營者需要一個替換方案的原因。

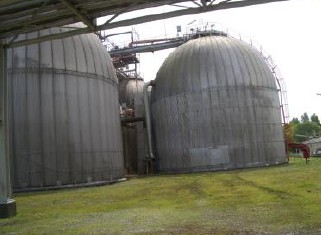

球罐中液氯的液位只允許達到一個預定的高度
3. 科隆解決方案

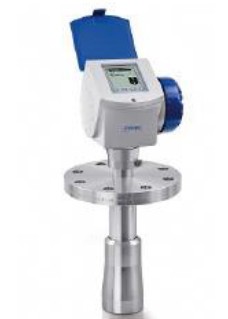

每個球罐都裝配一個
OPTIWAVE 7300雷達液位計。此液位計采用全不銹鋼喇叭天線和配有法蘭連接器。這種雷達物位計可以通過FMCW（調頻連續波）對罐內的液氯進行非接觸式測量。
4. 客戶利益
運行人員現在已經可以對整個罐高進行連續測量。
OPTIWAVE 7300 C 不僅僅時刻檢測液氯是否達到最大容許高度，也可以及時轉向另一個儲罐進行灌裝或排空已經存滿的儲罐。這個新裝置的解決方案令廠區的儲罐管理水平得到提高。
5. 使用產品
. 采用非接觸式雷達測量液體和漿料的高度
. 兩線制FMCW（調頻連續波）24-26GHz頻率雷達
. 可選四線制設計
. 出廠前預配置
. 安裝操作簡易
. 選用不同的天線最高量程可至80m
. 易維修保養
