化工廠蒸汽管道測量溫度的應用
- 蒸汽作為加熱介質，安全性很重要
- 連續檢測蒸汽的溫度
- 高強度機械負載下仍能可靠測量
1. 背景
在化工廠中，過程蒸汽作為熱傳遞介質或者加熱過程。蒸汽集中生成后，用大尺寸管道傳送到化工廠的各個部分，用來保障那些需要依賴蒸汽的過程和產品。整個管網中會有許多的測量蒸汽溫度的點。通過測量入口管道和出口管道的蒸汽溫度，再結合流量測量和計算，整個廠區或者某個過程的能耗就能被計算出來。
2. 測量要求
DN200輸送蒸汽的管道，溫度的測量是必須的。管道中流通的蒸汽壓力為26bar，溫度為226°C。流速最高到30m/s，溫度范圍從100~300°C，溫度測量都要求做到快速響應和精確的測量。管道整個都包裹著保溫層，在測量點位置，一體化溫度變送器的管脖必須穿過保溫層伸到外面。要控制運行成本，其目標就是無故障運行并且免維護。
3. 科隆解決方案

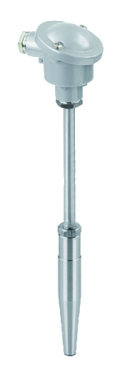

在這個化工廠，我們共提供了50支一體化焊接式熱電阻OPTITEMP TRA T30(Form F)，頂部表頭內安裝了
OPTITEMP TT50C溫度變送器。
4. 客戶利益
過程條件要求承受很高的機械強度，OPTITEMP TRA T30在這樣的測量點測量蒸汽的溫度，可以保證測量的安全和可靠性。為了保證測量的精確度，使用了熱電阻傳感器而不是熱電偶。由于高壓力和高流速，選擇了Form F焊接式過程連接。這個設計將保護套管受到漩渦脫落導致振動而破損的可能性降到最低。保護套管的材質是SS1.4571，在這個條件下，能承受最高400°C的溫度。安裝中用到的焊接套管也由我們提供。這種特別堅固的一體化溫度變送器最大的保證無故障運行，無需維護。
5. 使用產品
表頭式溫度變送器
- 為蒸汽測量而特殊設計
- 能承受介質的高流速
- 焊接套管可以承受高強度，可以提供不同的材質
- 可選帶HART通訊的溫度變送器
