隨著信息技術的不斷發展，燃氣行業對運營管理的技術要求也在不斷拓展。而場站作為燃氣行業的重要組成單元，其智慧化管理建設也是一直以來的研究熱點。本文將介紹一個現場實際案例，通過將燃氣場站安全監測和安防監控管理中涉及到的數據監控、三維建模、物聯網、視頻監控、激光監測等技術統一集成到易控天地自動化監控和信息管理平臺中，實現了燃氣場站的安全監測和安防管理的智慧化提升。
本案例重點在以下幾方面對傳統場站的安全監測和安防管理建設進行了提升：
1、 自動化程度提高，減少人工參與，系統及時響應；
2、大大提升可視化效果，畫面更加炫酷，實現界面和監控對象的更多信息的傳達；
3、 安防系統變被動為主動，具備有效的安防監測、報警提示和預案操作，預防事故的發生；
4、 改變管理系統信息孤島現象。將安防系統、SCADA系統等多方信息結合起來，形成有效的系統聯動，從而實現更高層次的管理需求；
5、 縮短系統實施周期。采用平臺化的軟件，快捷且方便，大部分功能完全免除代碼開發工作，直接通過配置參數就可以完成。
下面來看看場站管理的設備運行安全監測和智能安防管理兩部分中運用易控特色功能實現的智慧化提升。
一、設備運行安全監測
設備運行安全監測是場站管理中的基本環節，通常需要監控的內容包括：各個工藝流程的主要運行參數、操作狀態，各監測點儀表的實時數據，以及泄漏監測裝置的報警信息等。本方案在安全運行監測方面引入了特色技術，大大提升了這個項目的可視化效果，例如，通過多屏大屏技術實現場站全局信息在一個界面的呈現，通過三維動畫技術實現監控對象的多維度信息的立體呈現。
●大屏多屏技術

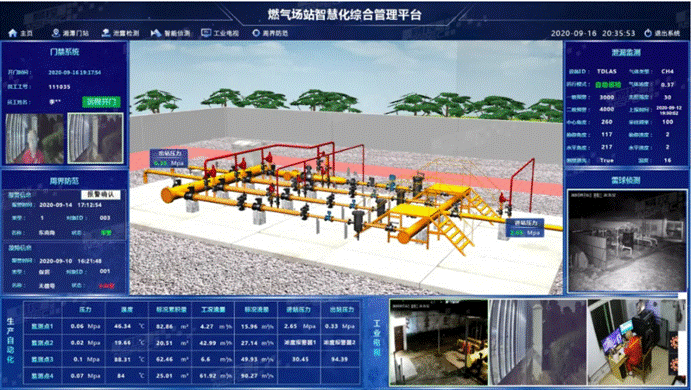

在本方案中，除了各個流程的工藝監控和數據統計等基本功能畫面外，還設計了綜合信息監控畫面，通過易控天地平臺的大屏多屏技術進行合理的布局設計，將設備運行安全監測中各個環節的關鍵信息整合在一起進行總覽。
易控天地中的大屏多屏技術主要指工程中通過軟件提供的非常靈活的畫面配置方式，用戶可以自由地組合各項功能的監控界面。小到單點終端的顯示器、大到監控中心的管控大屏，無須針對不同分辨率和物理屏幕數量進行重復開發，每一個子界面都可以通過配置不同布局來組合成為完整的監控畫面。畫面的開發管理過程非常簡單，只需要簡單的拼搭過程，就可以將一個或多個界面映射到物理屏幕上，從而實現畫面與顯示設備無關、分辨率自適應、無極縮放、多屏和大屏顯示等強大而靈活的可視化能力。
●三維立體動畫技術
對于燃氣場站，使用三維立體監控，能夠真實呈現360度全方位的等比例實景模型，并且將抽象的實時生產數據與現場的實際情況相結合，有助于更加直觀地展示現場設備的運行情況、實時監測數據、以及產生報警的具體位置。
與傳統的平面模型監控相比，三維監控具有交互性強、圖形生動、監控直觀等優勢。三維立體監控憑借平面監控所不具備的空間感知交互能力，從根本上擴展了數據監控的維度，所有內容不再是羅列擁擠在一個平面上，而是準確真實地展示在模型的對應空間坐標和方向，使得監控變得更加方便和直觀。尤其是在運行數據和安防監控并存、監控信息復雜且關聯性強的使用場景，通過空間分布來表現可以有效提高場站的監控、跟蹤和管理水平。

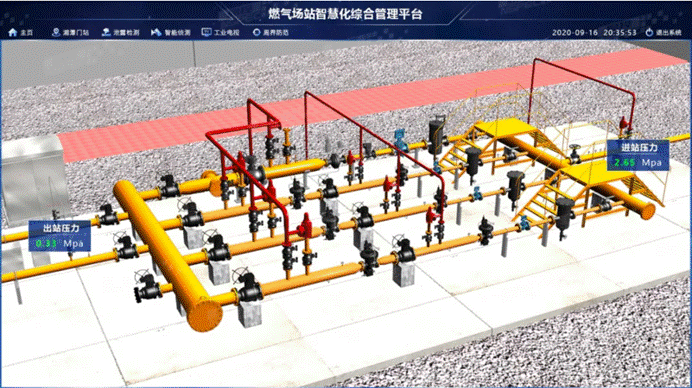

易控天地平臺支持完善的三維模型展示功能，將場站或重點設備的三維模型添加到平臺中，就可以直接在平臺里對模型進行配置，包括模型組件的管理和重組，與數據相結合來實現三維模型的運轉和動畫效果，也可以將數據以三維文字的形式添加到場景中。通過簡單的屬性配置，就可以實現場站和設備的全方位立體監控。
二、智能安防管理
在本案例中智能安防管理主要是綜合利用雷達和球機聯動監測、視頻點檢巡航等具體手段來打造一個立體化的防控系統，從而解決了單一監測系統提供信息不充分、預警滯后缺乏聯動、安全預案不完整等問題。
●雷達球機聯動
雷達球機聯動是指將毫米波雷達和球型攝像機兩類設備的優勢融合在一起，實現更高效、可靠的入侵防范功能。雷達掃描系統的特點是主動探測，對煙、塵、霧等具有優秀的穿透能力；球機的特點則是可以直觀、準確、清晰地定位監視目標，并對目標進行同步跟蹤。該平臺的雷球聯動模塊基于二者的深度集成，不斷獲取雷達的實時監測數據，一旦獲取到雷達掃描范圍內的可疑目標位置信息，平臺會第一時間響應，將位置信息下發到指定的球機，改變攝像頭的角度并進行跟蹤拍攝。與此同時，在平臺中會產生報警，并對這一系列監控過程進行記錄，不僅支持事后視頻回放，更能在入侵事件發生前就有效地進行防范，使得安防監控真正實現智能化：識別、跟蹤、報警、記錄一氣呵成。
●視頻點檢巡航

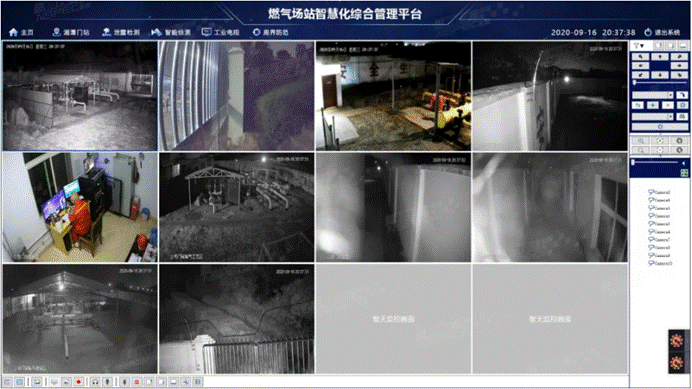

在本案例的現場部署了十數臺各個品牌型號的攝像頭，通過在易控天地平臺中進行信號采集，將各個視頻的畫面進行統一調度。平臺支持預設監視點位的切換和配置自動巡航路徑，并且可以在視頻中添加文字、時間以及關注的工藝設備或視頻設備的運行參數等字幕信息。以上所有的功能都只需在平臺的視頻控件中進行簡單配置就可以輕松實現。

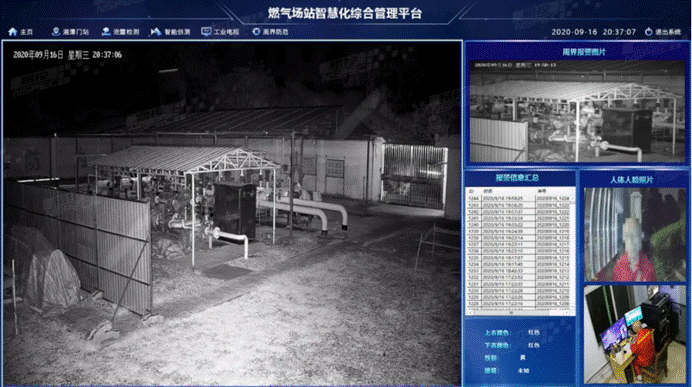

平臺中還實現了震動光纜報警與攝像頭方向導航的數據聯動。場站現場的安防邊界設置了震動光纜，在其工作過程中，如果捕捉到非法闖入，平臺就會立刻獲得產生報警的方位，并自動調度最近的攝像頭實施跟蹤拍攝。通過這些智能化的安防監控技術，使得每一個報警信息都能得到及時關注，有效提升了工作人員監控作業的效率。
除了上述特色功能，使用易控天地搭建的這一套燃氣場站設備運行安全監測和安防管理平臺還具備了同樣優秀的外部系統集成能力。一方面，平臺支持多種通訊方式與外部系統進行數據交互，包括OPC Server、Modbus TCP Server、MQTT等國際化標準接口，自定義的Web Service接口，作為中間媒介的數據庫、文本文件、Excel文件等。另一方面，還可以通過服務端和客戶端的配置，在網絡中部署不同功能的工程終端，從而將集團下屬的各場站平臺信息上發到集團控制中心，為實現集團化運營管理提供基層的數據和信息支持。
易控產品所具有的獨特技術優勢，為燃氣場站的設備運行安全監測和安防管理提供了有力保障，可以大幅度提高其智慧化管理水平和應急處置效率，從而更好地為整個燃氣系統的運作服務。
