應用簡介
本章主要介紹如何啟動USB數據聯機功能，可讓HMI通過USB線連接至Android手機并分享網絡。
支持EB版本: EasyBuilder ProV5.03.02
支持HMI OS版本: 20151228或更新版本的OS才有支持USB數據聯機。
支持的機型：iE/eMT/cMT系列
操作說明
若欲啟動USB數據聯機功能，只需通過micro USB線或者任何可連接手機的USB傳輸線，連接HMI與Android手機，并開啟Android手機的USB數據聯機。
步驟1. 硬件架構
Weinview HMI直接與安卓手機通過USB數據連接線進行硬件連接。如下圖所示：應用簡介
本章主要介紹如何啟動USB數據聯機功能，可讓HMI通過USB線連接至Android手機并分享網絡。
支持EB版本: EasyBuilder ProV5.03.02
支持HMI OS版本: 20151228或更新版本的OS才有支持USB數據聯機。
支持的機型：iE/eMT/cMT系列
操作說明
若欲啟動USB數據聯機功能，只需通過micro USB線或者任何可連接手機的USB傳輸線，連接HMI與Android手機，并開啟Android手機的USB數據聯機。
步驟1. 硬件架構

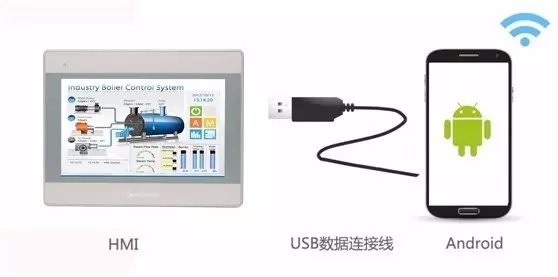

Weinview HMI直接與安卓手機通過USB數據連接線進行硬件連接。如下圖所示：
步驟2. Android手機USB網絡共享設置

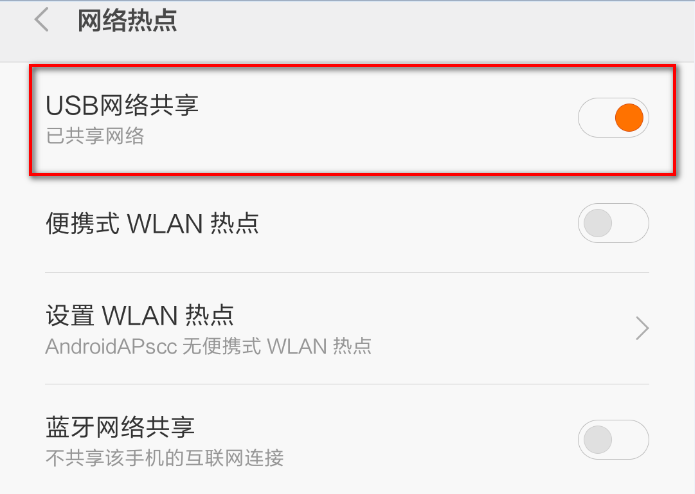

安卓手機與HMI通過USB數據連接OK后，打開手機【網絡熱點】勾選【USB網絡共享】即可。如下圖所示：
步驟3. 畫面制作

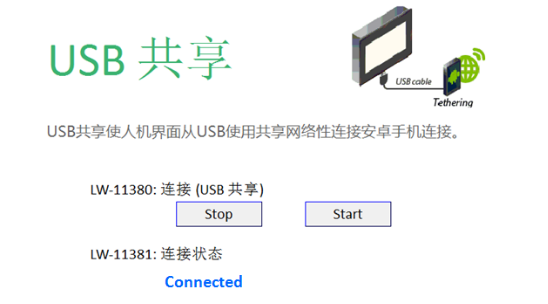

接著通過系統寄存器LW-11380 及 LW-11381來監控USB數據聯機的狀態即可。如下圖所示：
畫面制作具體操作：

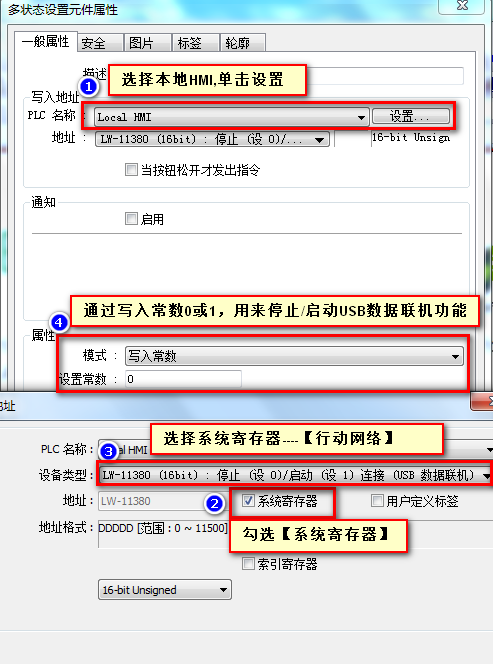

步驟1. 建立兩個 【多狀態設定】 元件，地址為LW-11380，模式分別為 [寫入常數: 0] 與 [寫入常數: 1]，用來停止/啟動USB數據聯機功能。

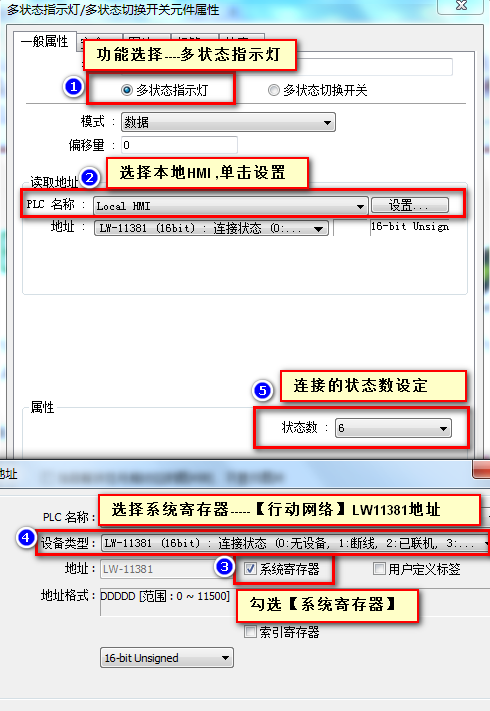

步驟2. 建立一個 【多狀態指示燈】 元件，地址為LW-11381，[狀態數] 設為6，并于標簽選項卡分別輸入各狀態的文字?jǐn)⑹?(0:無設備, 1:斷線, 2:已聯機, 3:失敗, 4:OS不支援, 5:HMI不支持)，用來檢視當前USB數據聯機的狀態。
[一般屬性選項卡]

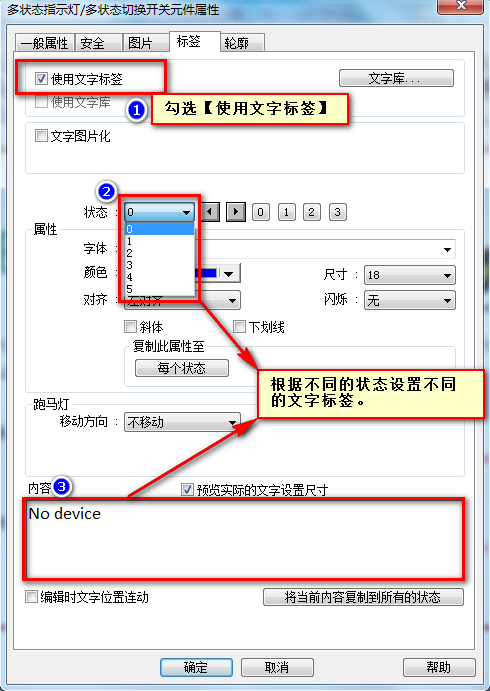

[標簽選項卡]
