一、概述

對于艦船的油艙、水艙的液位狀態的測量,國內一直是沿用人工、標尺的方法.這種測量方式原始,費時費工、測量值極其粗略。尤其在加油、加水時,因水泵進液量快而人工測量慢,常發生艙滿外溢。更重要的是,指揮人員不易在短時間內對全船的油、水儲量獲得一個準確和總體的概念。隨著艦船總體技術水平的提高,液位遙測系統因需而生。本系統采用上位機組態監控軟件進行數據和信號采集,性能先進可靠,顯示直觀,操作簡便,填補了艦船監測自動化方面的一項空白。

二、系統特點

   1. 系統設有內部故障及傳感器線路故障等自檢功能。

2. 上位機軟件能動態的顯示壓力、溫度、液位等參數。觸摸屏上可模擬罐狀等，更真實、直觀的測量。

3. 系統由softlink PLC和adam模塊完成數據和信號采集，紫金橋組態軟件負責上位機展現，程序穩定，執行速度快，實時性好，而且可以通過改變程序來實現不同的功能。

4. 可根據程序進行液位高低等報警，報警時，上位機軟件可進行記錄、查閱。

5. 上位機軟件通過報警確認，使報警燈有閃爍變成平光。

6. 傳感器采用防爆傳感器，通過安全柵可測量油船、化學品船、LPG等船的大艙液位高高位報警，泵艙艙底水報報警、機艙艙底水的報警。

7. 系統通過TCP/IP網絡完成連網監控。

三、實時數據報警顯示

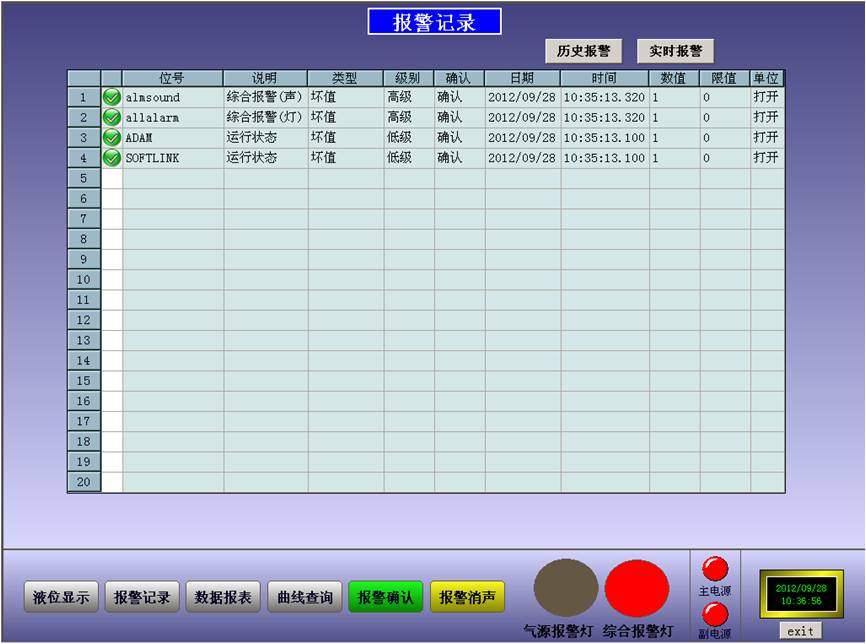

四、報警記錄

五、數據記錄

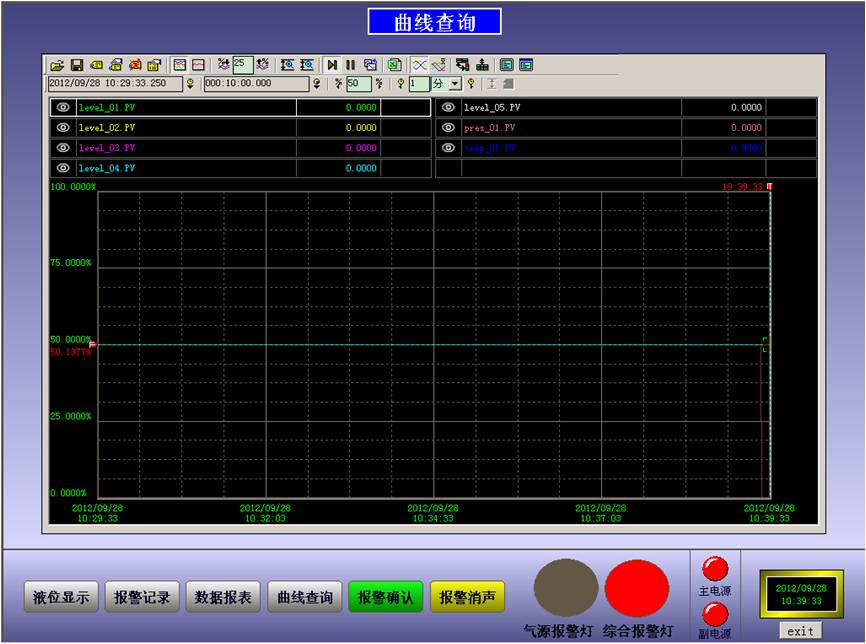

六、曲線查詢

七、小結

液位遙測系統結合上位機組態軟件，使其測量精度、系統功能、穩定性和可靠性都上了一個新臺階。
