一、前言
本系統是一套集數據采集、顯示、保存、查詢、統計、信息管理等于一體的綜合性監控管理系統。其主要功能和特性概括如下：
1.數據采集與保存：采集匯流箱、逆變器和臺氣象儀的實時數據，同時后臺實時的進行歷史數據的保存。
2.實時顯示：系統從匯流箱、逆變器和臺氣象儀采集的電流、電壓和溫度，以及大氣溫度、大氣濕度和風俗以及組件溫度等數據。
3.實時監視：實時監視系統運行狀態，監控短路器和防雷器的狀況，還有就是逆變器的報警狀況，若逆變器發生故障則進行報警提示。
4.架構總覽：對現場架構的總覽，同時點擊不同的樓號時會出現該樓號的匯流箱和逆變器的所有采集的信息。
5.故障報警：主要包括報警查詢和報警處理兩個方面
報警查詢：對每座樓的報警情況在任意時間段的逆變器進行查詢。
報警處理: 對當前正在報警的逆變器設備進行維修或是更換處理。
6.數據報表：對每臺匯流箱和逆變器的歷史數據進行查詢
7.趨勢曲線：可以查詢每臺匯流箱和逆變器的趨勢進行查詢。
8.經濟效益：可以查詢逆變器的日發電量、月發電量和年發電量。
9.保養日志：可以對保養查詢和修改記錄以及日志記錄進行查詢；
二、功能概述
1.總覽界面
總覽界面包括系統總覽、參數總覽和系統架構。系統總覽中可以看到氣象儀采集到的大氣溫度、大氣濕度、組件溫度等，還有現場的樓號布局;參數總覽中可以看到所有的匯流箱和逆變器的所有的采集數據；系統架構可以對現場架構的總覽，同時點擊不同的樓號時會出現該樓號的匯流箱和逆變器的所有采集的信息如圖4.2.1-1、圖4.2.1-2和圖4.2.1-3所示。

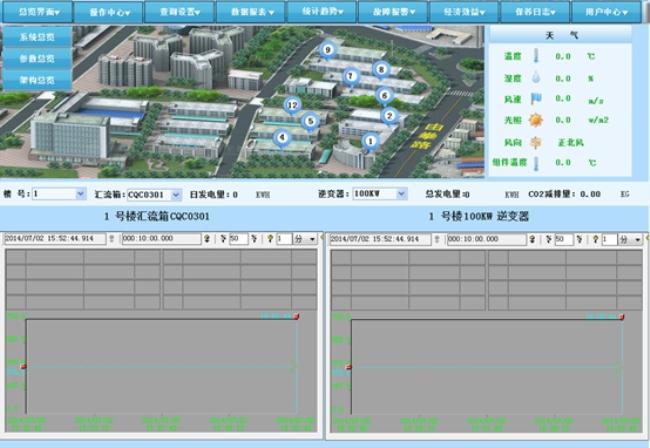

圖4.2.1-1 系統總覽

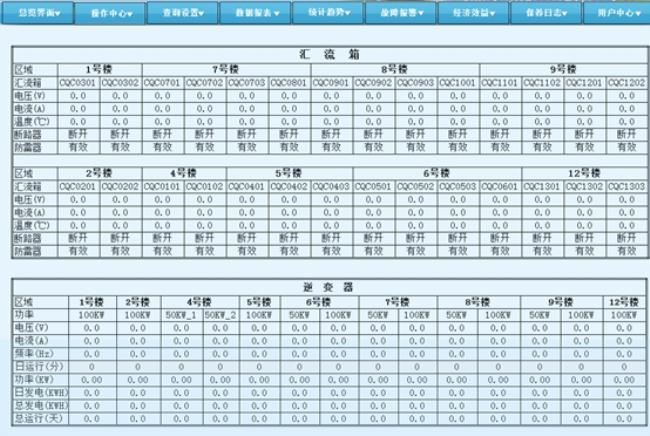

圖4.2.1-2 參數總覽

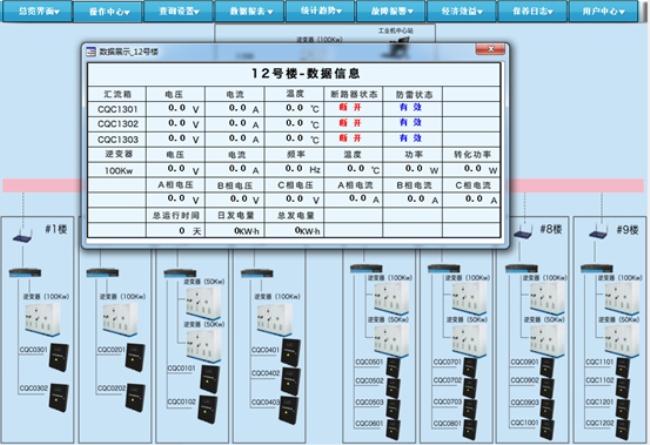

圖4.2.1-3 架構總覽
2.操作中心
操作中心包括監控中心、特種接口兩部分，監控中心有所有逆變器的報警狀況和報警個數，同時監控中心的統計區顯示總發電量和CO2減排量，點擊逆變器的功率就可以在工作區顯示最近兩個小時內的該逆變器的運行狀況，而特種接口則可以查詢發電量、組件溫度、大氣溫度、太陽輻照強度數據是否上傳到住建部，若上傳成功則在是否上報可以看到上傳成功，否則顯示上傳不成功，如圖4.2.2-1和圖4.2.2-2所示：

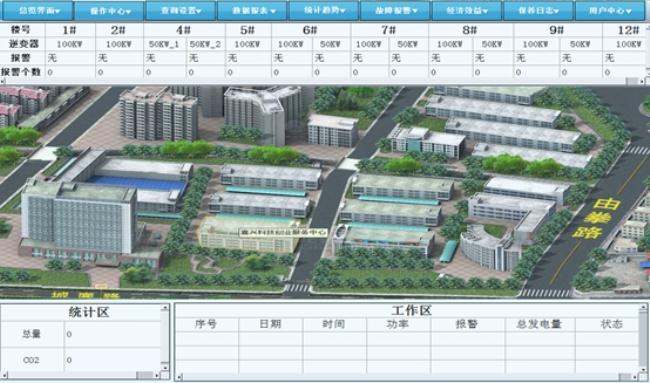

圖4.2.2-1 監控中心

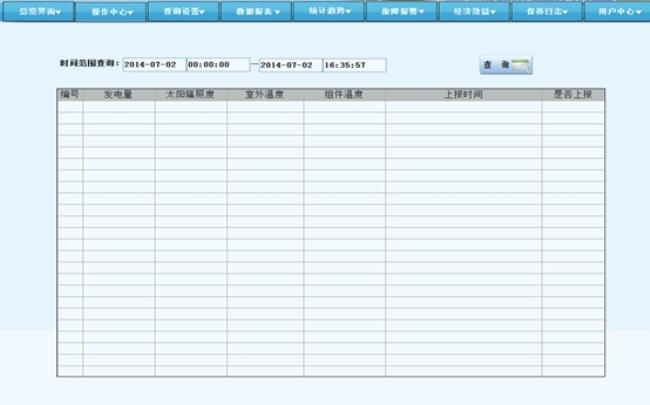

圖4.2.2-2 特種接口
3.查詢設置和數據報表
查詢設置可以設置逆變器和匯流箱（不能選擇，全部顯示）在數據報表中查詢的項，如果逆變器選擇的項多，則在逆變器查詢的時候查出的項就相應的增加，如圖4.2.3-1、圖4.2.3-2所示：

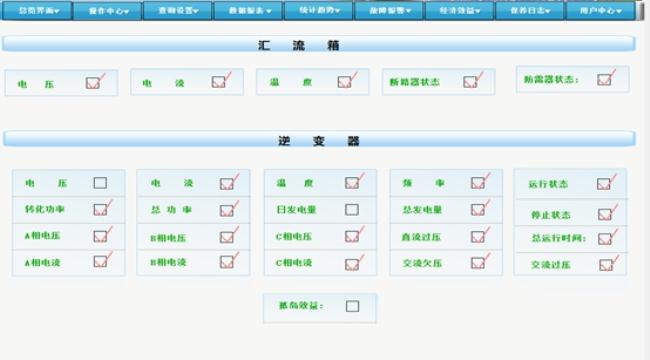

圖4.2.3-1 查詢設置

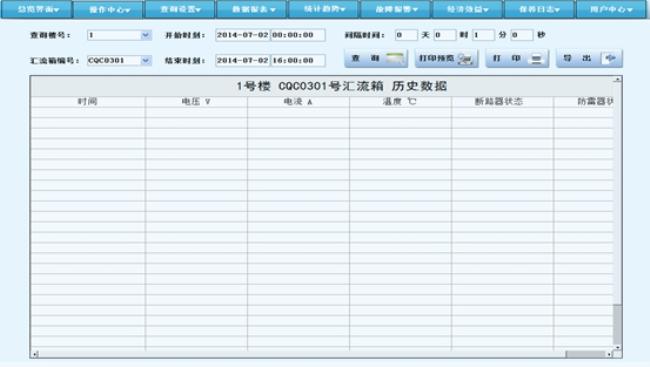

圖4.2.3-2 匯流箱的報表
4.統計趨勢
統計趨勢可以查詢每座樓的匯流箱和逆變器在任意時間段內的曲線趨勢，如圖4.2.4-1所示：

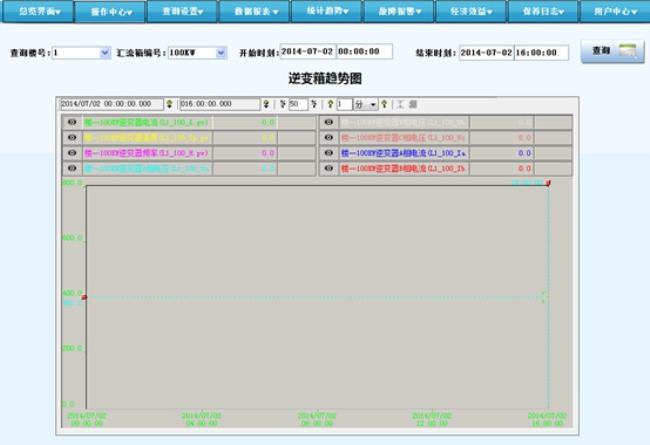

圖4.2.4-1 逆變器的趨勢圖
5.故障報警
故障報警包括報警查詢和報警處理，報警查詢可以查詢每座樓的逆變器在任意時間段內的報警情況，同時具有打印，打印預覽和導出的功能；報警處理則是可以看到正處在報警狀態下的逆變器，可以選中報警行，點擊單個確定或全部確認進行確認操作，同時報警處理也可以查詢每座樓的逆變器在任意時間段內的報警情況，并具有打印，打印預覽和導出的功能，如圖4.2.5-1所示：
圖4.2.5-1 報警處理
6.經濟效益
經濟效益包括日報表、月報表和年報表三個子菜單；
報表查詢中點擊時間范圍查詢可以查詢某天任意小時的發電量，點擊日期查詢同時也可以查詢某天一整天的發電量，同時具有有打印，打印預覽和導出報表的功能，如圖4.2.6-1；
月報表查詢中點擊時間范圍查詢可以查詢某月任意幾天的發電量，點擊日期查詢同時也可以查詢某月一整月的發電量，同時具有有打印，打印預覽和導出報表的功能；
日報表查詢中點擊時間范圍查詢可以查詢某年任意幾月的發電量，點擊日期查詢同時也可以查詢某年一整年的發電量，同時具有有打印，打印預覽和導出報表的功能；

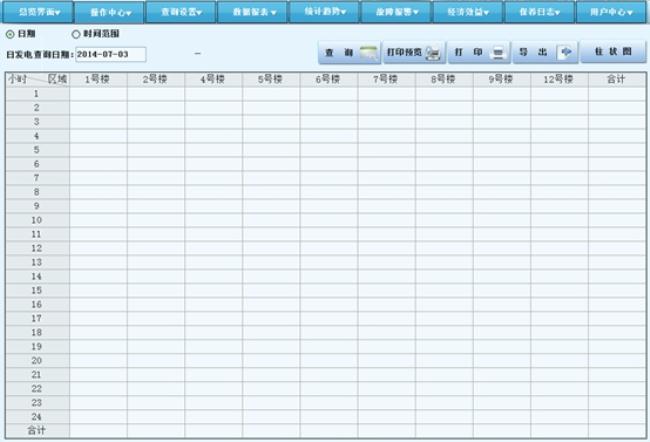

圖4.2.6-1 日發電量報表
7.保養日志
保養日志包括保養查詢、記錄修改和日志記錄三個子菜單，保養查詢可以選擇日期查詢和時間范圍兩種，選擇日期查詢可以查詢某天的保養記錄，選擇時間范圍可以查詢?nèi)我鈺r間段的保養記錄，也可以選擇類型，查詢匯流箱或逆變器，就會顯示你所查詢的匯流箱或逆變器的保養記錄，點擊添加按鈕時，會彈出一個添加窗口，把所要添加的保養記錄錄入，點擊保存；
記錄修改可以選擇日期查詢和時間范圍兩種，選擇日期查詢可以查詢某天的保養記錄，選擇時間范圍可以查詢?nèi)我鈺r間段的保養記錄，也可以選擇類型，查詢匯流箱或逆變器，就會顯示你所查詢的匯流箱或逆變器的保養記錄，選中要修改的行，再點擊修改按鈕時，會彈出一個修改窗口，把所要修改的部分進行修改，最后點擊保存，如圖4.2.7-1所示；
日志記錄查詢時可以選擇日期查詢和時間范圍兩種，選擇日期查詢可以查詢某天的日志記錄，選擇時間范圍可以查詢?nèi)我鈺r間段的日志記錄，再選擇類型進行查詢，也具有有打印，打印預覽和導出報表的功能，如圖4.2.7-2所示；

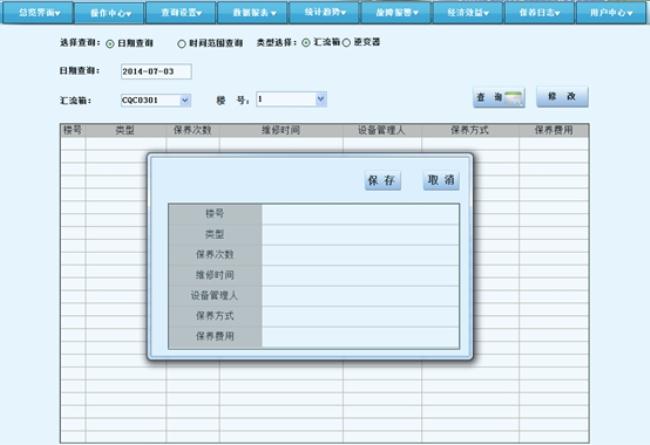

圖4.2.7-1 記錄修改

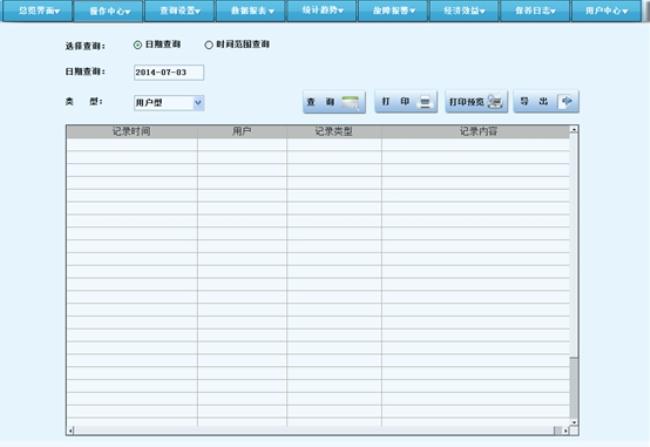

圖4.2.7-2 日志記錄
