關鍵字：紫金橋 組態 旋思 智能網關
背景：
伴隨著社會的發展，科技的進步，物聯網逐漸走進人們的生活。物聯網世界就此誕生由此各類物聯網智能網關設備應運而生，通過它把各類設備聯結在一起，它的優勢在于集數據采集、協議轉換和智能化物聯應用于一體，但它們也難以避免智能設備的通病，無法對采集的數據進行有效的整理分析，無法提供一個人性化的人機交互界面。
為解決這一問題，一些硬件廠商針對自己產品開發了上位機軟件，對智能網關采集數據進行分析，展示，但這類軟件不具有通用性，功能上也比較單一，在實際的項目上有很大的局限性，往往無法滿足用戶需求。為此紫金橋組態軟件開發了與智能網關上位機通訊的驅動，實現了與硬件廠商上位機軟件的無縫連接，直接采集上位機數據，利用組態軟件所具有的數據分析、報表、報警、自定制人機界面等功能上的優勢，對智能網關采集數據進行分析，展示，為用戶提供一個良好的人機交互軟件平臺。
以旋思科技公司的SymLink工業物聯網智能網關為例，介紹紫金橋組態軟件與智能網關互聯的原理、方法及優勢。
SymLink智能網關是一款集數據采集、協議轉換和智能化物聯應用于一體的嵌入式設備， 它可以將硬件設備的數據就行采集和控制。原理如下圖：
圖1 SymLink智能網關工作原理圖

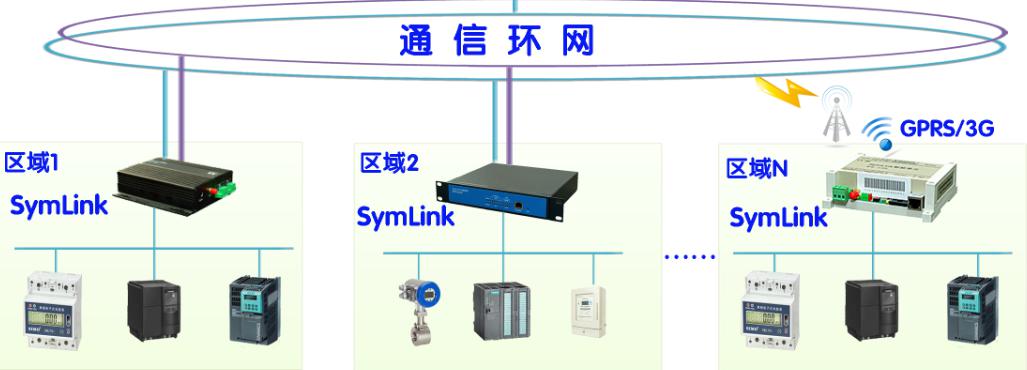

紫金橋組態軟件通過通信環網與整個系統相連，利用組態軟件強大的功能將系統內所有SymLink智能網關采集的數據進行存儲、分析，并展示給用戶。
圖2 紫金橋組態軟件功能
使用方法：
1. 運行旋思網關工程
在工程運行后在計算機任務欄的右下角處出現圖標
，右鍵單擊選擇顯示，如下圖：

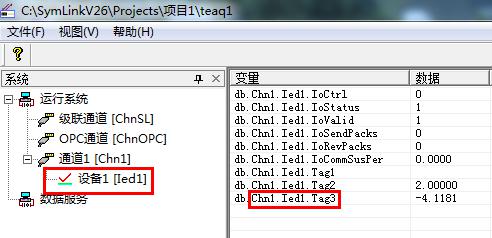

圖3 旋思網關中點長名
點選目標通道下的設備，這里點選“設備1【Ied1】”，在右側窗口中顯示此設備下的所有點信息，在【變量】列中，記錄下目標點名，如上圖紅框處。注：目標點名去掉前的“db.”，這里為“Chn1.Ied1.Tag3”。
2. 創建紫金橋組態工程：
2.1創建設備
圖4 創建設備

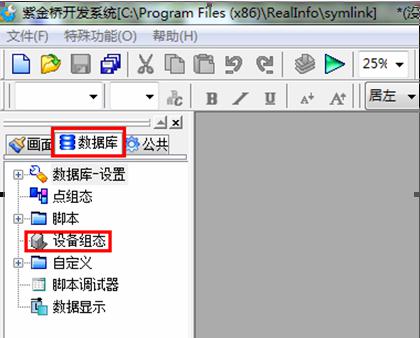

新建工程，進入組態軟件界面，在左側窗口點選【數據庫】選項卡，雙擊選項卡下的【設備組態】，新建設備。
圖5 創建設備
雙擊“旋思科技”下“SymLink”新建設備，在【設備定義】中配置如下信息：
圖 6 輸入設備參數

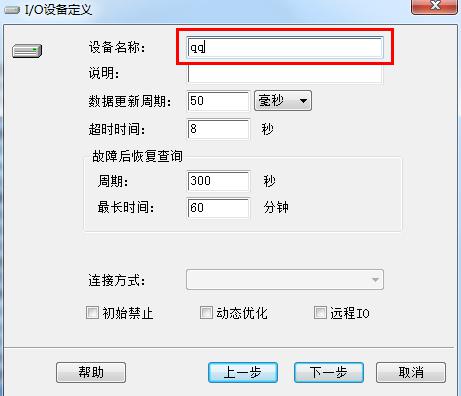

在【設備名稱】處填寫設備名稱。這里我們填寫“qq”。
圖7 輸入設備連接參數

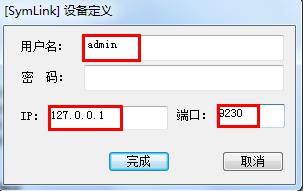

點擊【下一步】安鈕彈出，上圖對話框，輸入用戶名、密碼、IP、端口信息，這里連接本機上運行的旋思網關工程，用戶名：admin，密碼：空，IP:127.0.0.1，端口：9230
點擊【完成】，我們的設備創建完成。
【用戶名】：旋思網關上我們自定義的用戶，這里我們填寫設備預定義的“admin”
【密碼】：空
【IP】：運行網關工程的設備（計算機或旋思網關）網卡IP地址
【端口】：固定為9230
2.2創建點及點連接
圖8 建立點

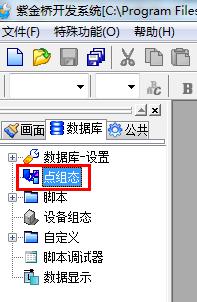

雙擊【數據庫】選項卡下的【點組態】，彈出下圖
圖9 增加點的外部連接

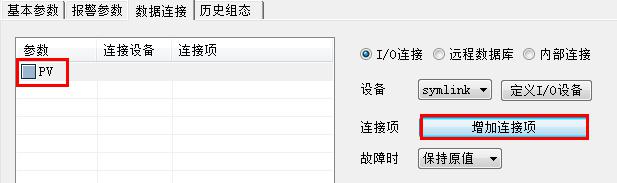

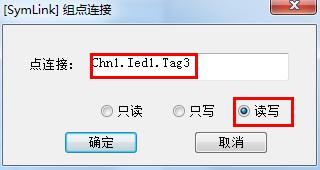

新建點qq1，創建點的外部連接，點選【增加連接項安鈕】，彈出對話框，我們輸入旋思網關工程中的目標點長名“Chn1.Ied1.Tag3”，選擇【讀寫】安鈕，點擊【確定】，這樣我們就完成了與旋思網關中的點建立連接的過程。
圖10 輸入點連接參數
2.3運行：系統運行后，我們就可以將旋思網關中的數據采集到紫金橋的實時數據庫中如下：

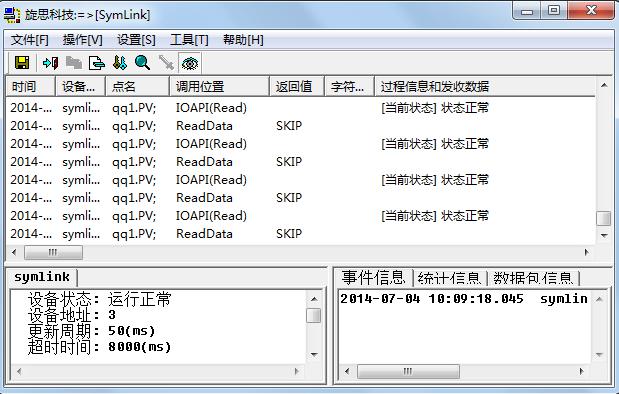

圖11 驅動運行界面
完成以上步驟，我們與旋思網關軟件連接成功，運行“SymLink”工程，可以讀取旋思網關中的數據。接下來利用紫金橋組態軟件強大數據處理、圖形界面和人機交互功能，把我們的數據展現給用戶。
總結：
紫金橋組態軟件與智能網關的完美結合，彌補了智能網關在數據分析，圖形化界面上的不足，同時還能使用組態軟件其它強大的功能，給用戶提供一個更加人性化的人機交互平臺。
