摘要：PWM 脈寬調制:(Pulse Width Modulation)是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在從測量、通信到功率控制與變換的許多領域中。
關鍵字：紫金橋;組態軟件;控制點PWM點;PWM 脈寬調制
背景：
PWM是一種對模擬信號電平進行數字編碼的方法。通過高分辨率計數器的使用，方波的占空比被調制用來對一個具體模擬信號的電平進行編碼。PWM 信號仍然是數字的，因?yàn)樵诮o定的任何時刻，滿幅值的直流供電要么完全有(ON)，要么完全無(OFF)。電壓或電流源是以一種通(ON)或斷(OFF)的 重復脈沖序列被加到模擬負載上去的。通的時候即是直流供電被加到負載上的時候，斷的時候即是供電被斷開的時候。只要帶寬足夠，任何模擬值都可以使用PWM 進行編碼。
PWM的一個優點是從處理器到被控系統信號都是數字形式的，無需進行數模轉換。讓信號保持為數字形式可將噪聲影響降到最小。噪聲只有在強到足以將邏輯1改變?yōu)檫壿?/font>0或?qū)⑦壿?/font>0改變?yōu)檫壿?/font>1時，也才能對數字信號產生影響。
工業控制常用PID控制點輸出模擬量控制閥門的開度，但時有時現場使用開關量控制閥門，此時需要為PID控制點輸出值進行PWM編碼。為此我們開發PWM點。
PWM點將PID輸出值（OP）按控制周期進行PWM編碼。如PID點OP輸出值為：７０；輸出值范圍為：0?。?/font>100；控制周期為10秒。如果PWM點輸入范圍、控制周期與PID點相同，那么PWM點在控制周期內先打開７秒，關閉３秒。
在紫金橋組態軟件中創建PWM點

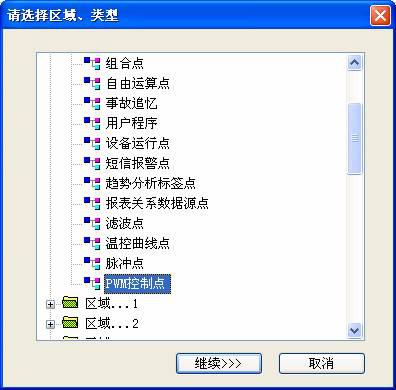

打開工程，把導航器切換到”數據庫”頁，進入“點組態”，并且打開點組態編輯器，在新建數據點時選擇“PWM控制點”。
如下圖所示 ：

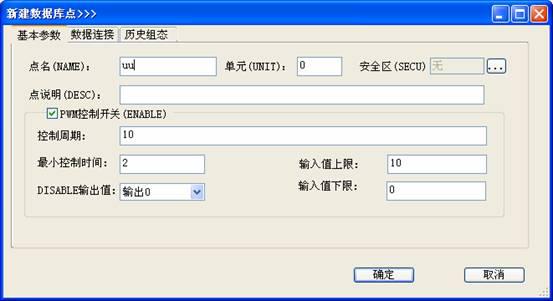

PWM點的設置，如下圖所示：
基本參數
PWM點參數列表：
參數類別 | 參數 |
基本參數 | 點名NAME |
類型KIND |
描述DESC |
單元UNIT |
安全區SECU |
輸入輸出參數 | 輸入值IN_PV |
輸出值 OUT_PV |
PWM點參數 | 控制周期表達式 CYCLE |
輸入值上限 IN_UPPER |
輸入值下限 IN_LOWER |
最小控制時間 MIN_CT |
PWM控制開關 ENABLE |
控制開關DISABLE輸出值 DIS_VAL |
輸入值IN_PV：即采樣值；采樣值應該在輸入值上下限之間，設置為控制點輸出值OP
輸出值OUT_PV：根據輸入值上下限、輸入值IN_PV、控制周期計算PWM碼輸出值，即控制周期內，輸出1、輸出0及相應時間。
控制周期表達示CYCLE：PWM點控制周期，設置與PID控制點控制周期(TBASE)相同。
輸入值上限IN_UPPER：PWM點輸入值上限，設置與控制點輸出上限相同
輸入值下限IN_LOWER：PWM點輸入值上限，設置與控制點輸出下限相同
最小控制時間MIN_CT：如果輸出1時間小于最小控制時間MIN_CT的一半，那么輸出0。
如果輸出0時間小于最小控制時間MIN_CT的一半，那么輸出1。
PWM控制開關ENABLE：是否啟用PWM點。
控制開關DISABLE輸出值 DIS_VAL：當PWM點停止控制時，輸出默認值。
注量事項：
如果PWM點與控制點一起使用：
PWM點輸入值范圍與控制點輸出范圍相同
PWM點控制周期與控制點控制周期相同
PWM輸入點為控制點輸出值（OP）
應用示例

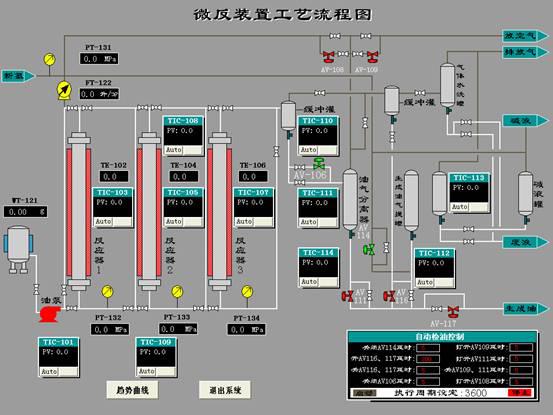

PWM點，在某工程中的應用，主要畫面如下：

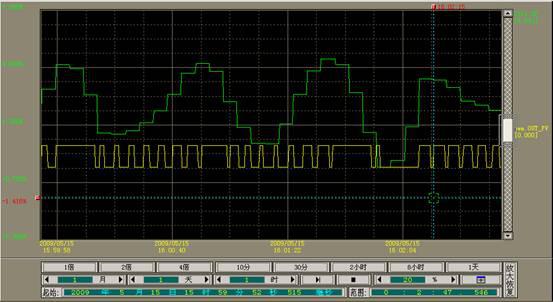

PWM點歷史趨勢圖：
