背景：

利用實時數據庫創建大點數工程時，由于點數過多，逐個點創建繁瑣且會浪費大量的時間，為此紫金橋?qū)崟r(shí)數據庫引入“數據庫點導入導出”功能，該功能簡單、方便、快捷，大大加快了大點數工程的創建。

示例：

示例要求

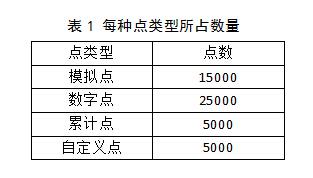

新建5萬點示例工程，要求點與紫金橋軟件自帶的仿真驅動建立外部連接，共創建四種點類型，每種點類型的數量如下表：

實現過程

1.創建工程

打開紫金橋軟件【工程管理器】對話框，新建一個5萬點示例工程。

圖1 工程管理器

2.創建設備

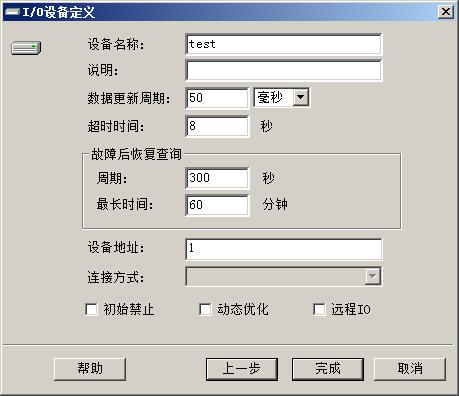

雙擊【工程管理器】對話框中的工程名，進入組態環境，在左側導航器中選中【數據庫】選項卡，雙擊【設備組態】，在彈出的【IODEF】對話框中選擇【仿真儀表/紫金橋/儀表仿真驅動】，創建設備【test】。

圖2 創建設備

3.點組態

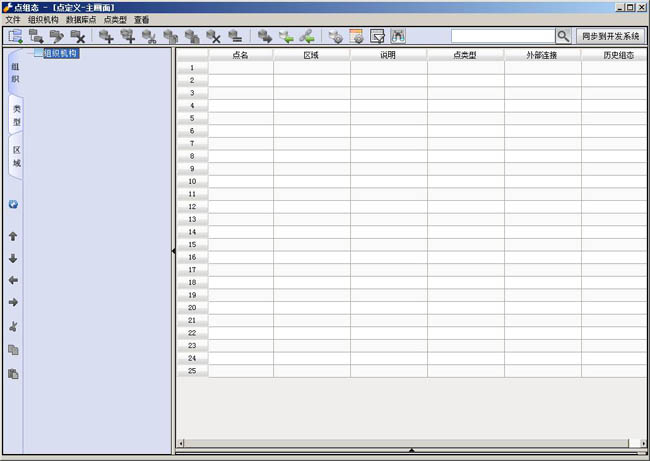

在左側導航器中選中【數據庫】選項卡，雙擊【點組態】，彈出【點組態】窗口。

圖3 點組態窗口

3.1創建自定義點類型

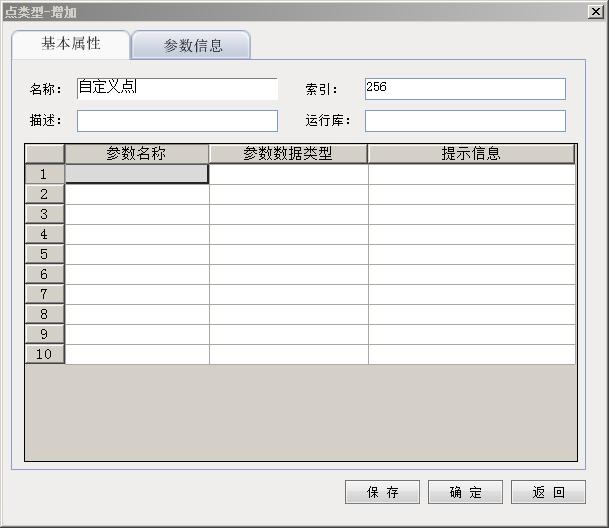

在【點組態】窗口在菜單欄中選擇【點類型】/【點類型管理】，彈出【點類型】對話框，選擇【自定義點類型】選項卡，單擊【增加】按鈕，彈出【點類型-增加】對話框，在這里填寫必要信息，并增加點參數。這里我們新建一個點名為“自定義點”的點類型。如下圖：

圖 4 創建點類型

3.2 新建組織機構

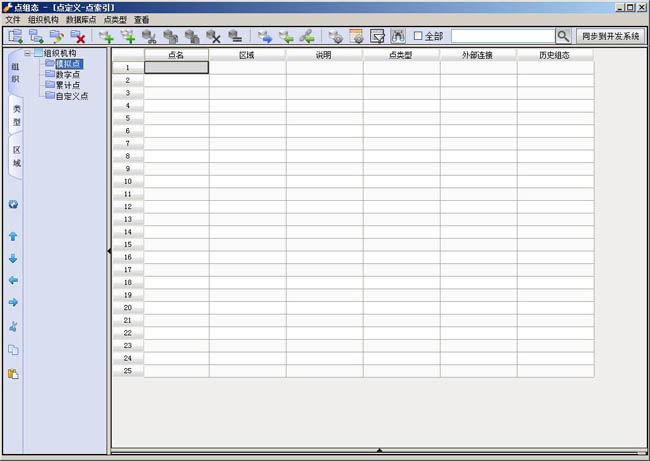

在【點組態】窗口左側導航樹中，在右鍵彈出菜單中選中【增加】，增加新組織【模擬點】，同樣的方法我們分別創建【數字點】、【累計點】、【自定義點】。如圖5。

圖 5 新建組織機構

組織機構可以使我們?cè)谠O(shè)計導入數據表格式時更加簡捷，建議按一定的規則將點分成多個組織機構。

3.3導出數據庫點表

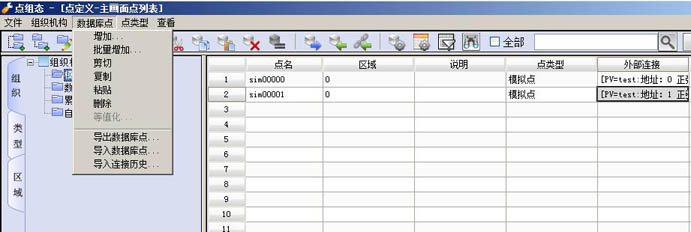

在【模擬點】下，新建兩個點，并與設備“test”相關連。在【點組態】窗口菜單欄中選擇【數據庫點】/【導出數據庫點】。

圖 6 導出數據庫點

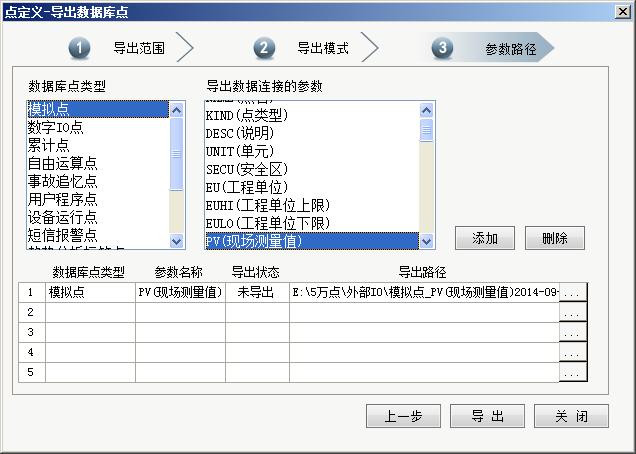

在彈出的【點組態-導出數據庫點】對話框中選擇輸出路徑，選擇參數導出路徑，導出。

圖 7 選擇導出路徑和參數

3.4 設計導入數據庫點表

打開導出的數據庫點表，按照導出的數據庫點表格式設計點表，共15000點。主要修改TagName、Str、LinkDesc、TagId幾列。如圖8。

圖8 導入數據庫點表

3.5 導入數據庫點

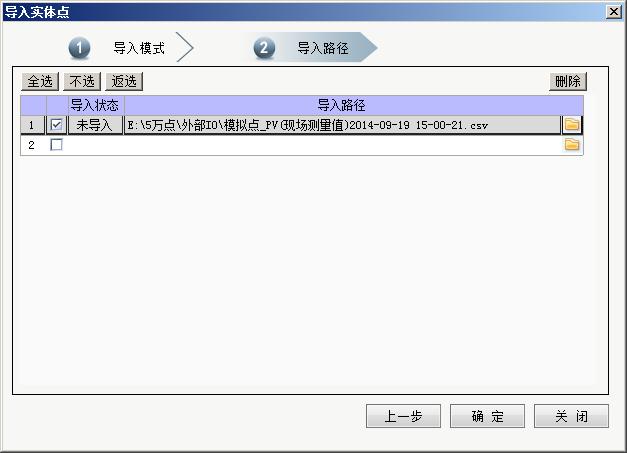

在【點組態】窗口菜單欄中選擇【數據庫點】/【導入數據庫點】，在彈出的對話框中選擇導入數據表的路徑，點擊【確定】按鈕。

圖 9 導入實體點

【數字點】、【累計點】、【自定義點】分別按照上述方法導入數點，導入數據庫點后，5萬點工程創建完成。

3.6 導入數據庫點注意事項

1.每個區域只能容納32000點。

2.每個仿真設備只支持20000點，超出20000點需建立多個仿真設備。

總結：

　　紫金橋?qū)崟r(shí)數據庫的數據庫點導入導出功能，大大加快了創建大點數工程的速度，減少設計人員的工作量。
