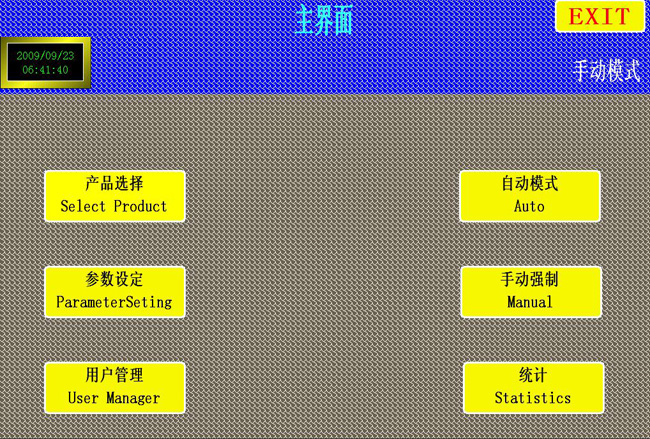

主界面:

開機后程序自動運行，會進入第一個畫面——主界面。主界面如下圖所示：

主界面分兩大部分，最上面的導航窗口以及下面的子功能選擇。

最上面的導航窗口觀察到當前的界面信息、各種報警提示以及提示信息，觀察當前是手動模式還是自動模式，并且可以退出整個系統；

下面的功能選擇分六大部分：

產品選擇：進行當前待檢測天窗型號的選擇；

參數設定：對檢測的各項參數值進行設定；

用戶管理：可以進行用戶密碼的修改，以及不同權限的人員登陸；

自動模式：當系統進行自動檢測時，里面的畫面會自動來回切換，以便于觀察系統當前的狀態；

手動強制：當進行手動控制時候，可以對系統中的各種汽缸進行強制操作，操作前務必保證天窗處于合理的位置，以免對天窗進行沖擊；

統計：對產品進行查詢。

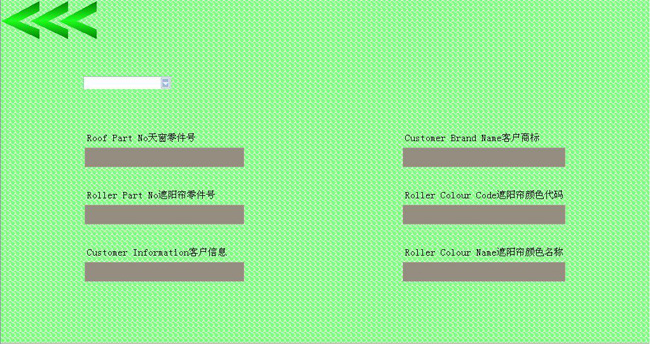

一、產品選擇

點擊圓圈內的下拉框，可以選擇產品的型號，將產品的當前信息顯示出來，左上角的箭頭可以返回上一界面（主界面）；

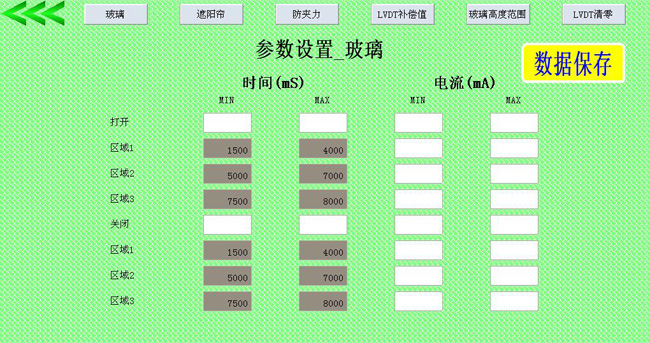

二、參數設定

此界面又分六個子界面，分別對玻璃、遮陽簾、防夾力、LVDT補償值、玻璃高度范圍以及LVDT清零進行設置。

三、用戶管理

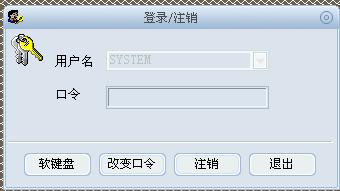

點擊用戶管理后會出現以下畫面，下圖中的鍵盤是通過點擊小界面中的軟鍵盤得到的，在用戶名處可以選擇好用戶，然后輸入正確的口令，就能以當前用戶的級別登錄到系統中

 當?shù)卿浐髸霈F(xiàn)下圖，這個時候可以對當前用戶進行密碼的修改，也可以點擊注銷進行用戶的切換；

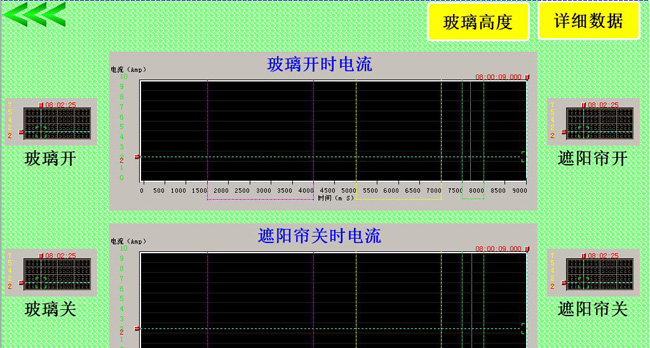

四、自動模式

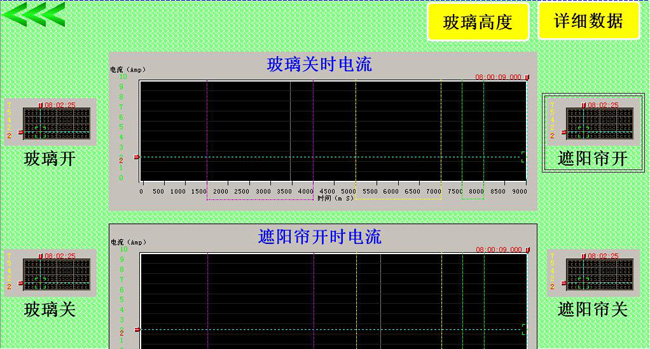

當天窗處于自動檢測過程中，檢測到哪步的時候，就會彈出當前的畫面以便于觀察：依次為玻璃開/遮陽簾關、玻璃關/遮陽簾開、玻璃高度。

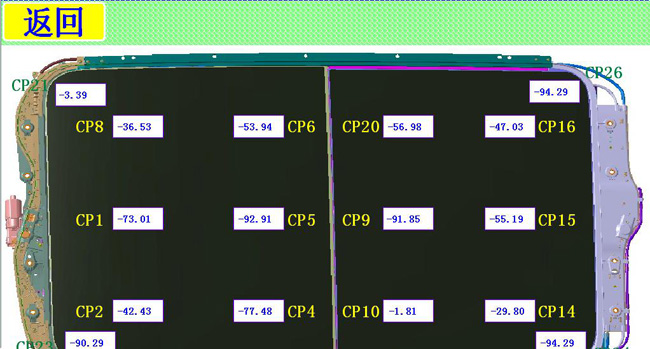

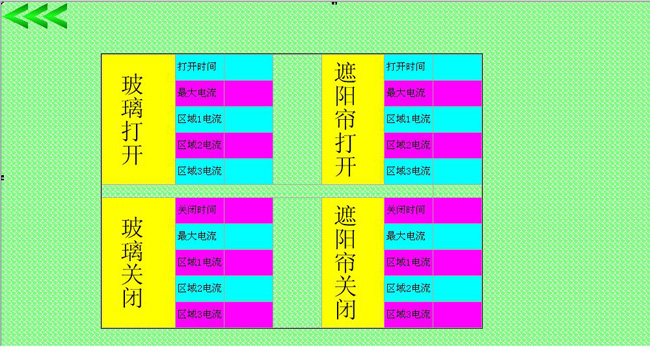

點擊上面的詳細數據，還可以觀察到以下界面中顯示的數據：

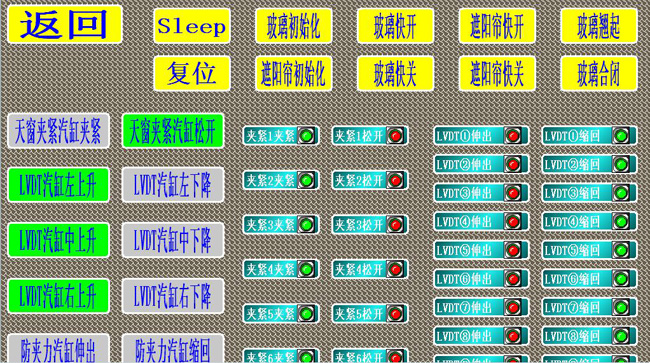

五、手動強制

上面一排的黃色按紐可以對天窗進行快捷的操作，當操作時，必須點擊“Sleep”按鈕使之處于“Wake Up”狀態；

玻璃初始化：當天窗內部沒有程序不能動作時，將天窗放好后，點擊此按鈕不放，天窗會動作，直到天窗停下來為止、再將按鈕松開；

遮陽簾初始化：當天窗內部沒有程序不能動作時，將天窗放好后，點擊此按鈕不放，天窗會動作，直到天窗停下來為止、再將按鈕松開；

玻璃快開：可以自動快捷的打開天窗玻璃；

玻璃快關：可以自動快捷的關閉天窗玻璃；

遮陽簾快開：可以自動快捷的打開天窗遮陽簾；

遮陽簾快關：可以自動快捷的關閉天窗遮陽簾；

玻璃翹起：可以自動快捷的翹起天窗玻璃；

玻璃合閉：可以自動快捷的將翹起的天窗玻璃合閉；

復位：此按鈕不需要“Wake Up”狀態，點擊后會將所有的LVDT汽缸處于縮回的狀態、夾緊汽缸處于松開的狀態、防夾力汽缸處于無氣的狀態。

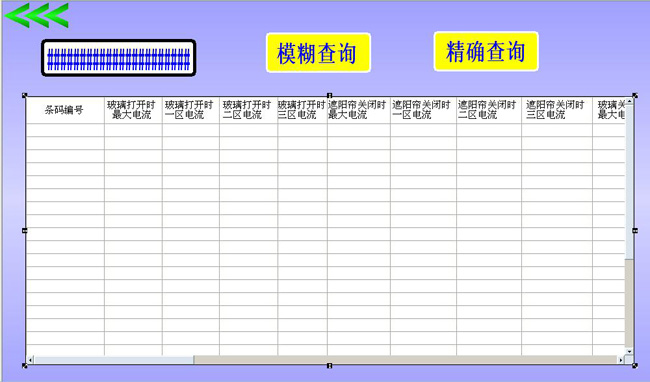

六、統計

此處可以查看所檢測過天窗的數據：

模糊查詢：查詢所有的數據的歷史；

精確查詢：輸入要查詢的條碼，進行數據的查詢。

七、自動操作：

1.將開關打到自動狀態；

2.將天窗放好在工作臺上；

3.掃描產品條碼；

4.按下綠色的啟動按紐，設備就會自動運行進行檢測；

5.當運行過程中有不合格的產品時，在最后天窗的LVDT不會縮回，必須按下復位按紐進行人為的復位。
