一、概述

照明設施是民生基礎設施的重要組成部分，在交通安全以及人們的日常生活中居于舉足輕重的地位，發揮著不可替代的作用，而照明設備則是照明系統中最基礎的元件。隨著生活水平的日益提高，人們對于照明設備的質量要求也在不斷的升高，而出產高質量的照明設備就成為了各大生產廠家所追求的目標，成為各生產廠家在眾多競爭中脫穎而出，獲得更多用戶的制勝法寶，然而高質量的照明產品也成為了能為人們提供安全、舒適的照明設施的保證。

本文主要是以日常生活中最常見的燈管為例，以紫金橋監控組態軟件為基礎，闡述以燈管為對象的檢測系統，該系統主要通過對一系列專業參數的獲取和分析，來判斷和統計產品的優良及比率，保證出廠產品的合格率。

二、系統功能描述

本系統軟件采用紫金橋軟件RealinfoV6.5為基礎，檢測設備采用電源：茂迪DR3000、照度計：柯尼卡美能達CL200-A、圖像傳感器：基恩士 CV5000，紫金橋軟件為實現與上述設備通訊、數據采集，研究開發了對應不同檢測設備的驅動接口。

圖 1

模組測試：見圖1模組測試界面，電源檢測是通過設定電流值，檢測電壓，用戶在檢測開始前可對電壓值進行設定，即設定上下限值，若最終檢測電壓結果在設定的上下限范圍之間，則系統判定為OK，否則為NG；當燈管亮起來后，系統通過照度計開始采集燈管的照度、色溫、色差的參數值，用戶同樣可對這幾項參數進行上下限值的設定，最終采集到的這三項參數值須與校正系統（預先計算出來的）做乘積，若乘積結果在設定的上下限范圍內，系統判定為OK，反之則為NG；圖像傳感器將會對亮著的燈管進行拍照操作，并自動進行光粒度分析，將判斷結果信息發送上來，系統中就會顯示出判斷結果OK或者NG。全部數據采集結束后，在系統的檢測界面中會實時顯示整體的判定結果，確定元件的優良，并統計當天該元件的檢測次數，供用戶后續查詢使用。

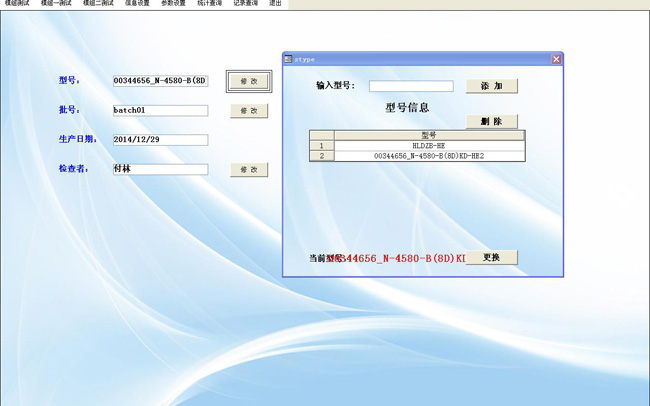

圖2

信息設置：見圖2信息設置界面，用戶可通過該界面修改諸如型號、批號、檢查者姓名等信息，點擊修改按鈕，即會彈出修改窗口，用戶可以根據實際需求對界面顯示的各項信息進行修改和更換。

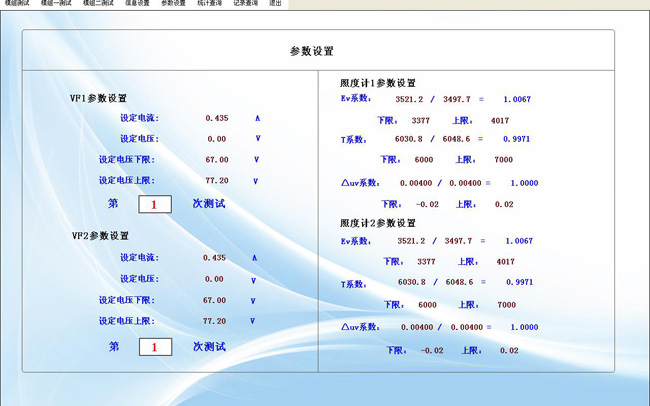

圖3

參數設置：見圖3參數設置界面，用戶需要預先設置一些參數的限值，如電源檢測中設定固定的電流值及電壓的上下限值，用來判定檢測的結果；照度計的參數設置主要包含照度、色溫和色差的上下限值，另外還包含一個校正系數，該系數是通過數學計算得出，檢測出的以上幾項參數需與該系數乘積來判斷檢測結果。

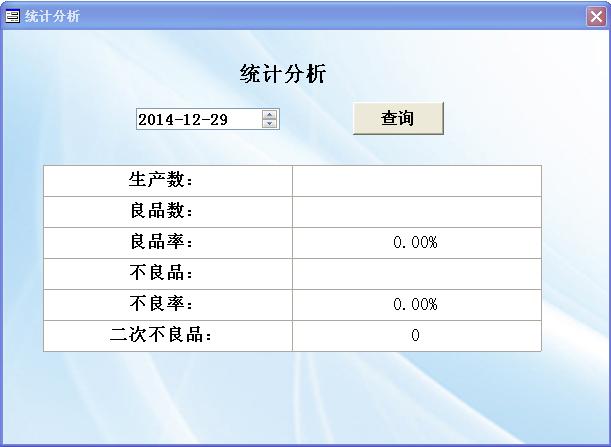

圖4

統計分析：見圖4統計分析界面，主要功能為根據檢測結果，統計產品的生產數、良品數、不良品數、良品率等，用戶可以根據需要按日期不同查詢某天的檢測統計結果。

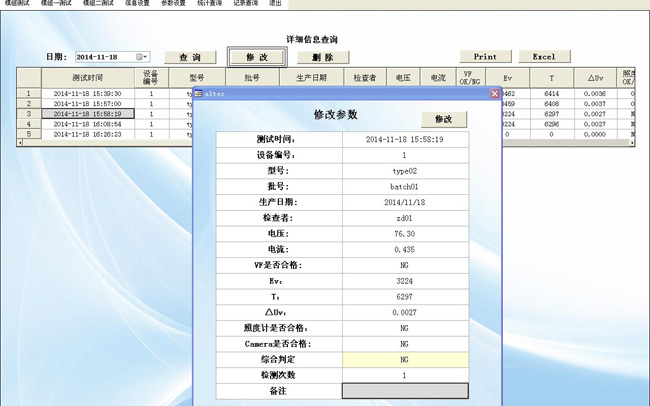

圖5

記錄查詢：見圖5記錄查詢界面，用戶只需在時間選擇框內選擇所要查詢的時間后，點擊查詢按鈕，報表中即會顯示查詢結果，包括每個元件的型號、批次、生產日期、測試時間、各檢測參數的數值等，并且可以根據用戶需求修改參數信息，只需選擇要修改的參數點擊修改按鈕即可完成，檢測信息的刪除操作同樣如此。

三、總結

本系統通過紫金橋軟件專門開發的電源、照度計及圖像傳感器的驅動接口進行通訊，采集所需參數的實時數據，并作對比分析，從而得出判定結果，達到元件性能檢測的目的，界面風格采用溫和的色調和簡潔布局，操作簡便，對使用者要求不高，經過簡單培訓即可獨立使用，目前系統已在用戶生產線中安裝使用數月，每天能完成近千個產品元件的檢測，并能夠?yàn)橛脩艏磿r(shí)提供產品合格率的統計分析結果，不僅減少了不良產品進入人們生活中的可能性，也為用戶減少了人員成本及提高了工作效率，得到了用戶的認可和肯定。
