摘要：本系統主要實現蔗渣刨花板生產線的實時監控，主要包括生產過程中多個電機的啟停狀態，閥門狀態的實時監測，設置不同型號坯板的各種參數，實時顯示熱壓過程的進度等。
背景
隨著世界森林資源的日益枯竭和人們對木材需求的不斷增長，木材供需矛盾日益突出，充分利用木材“三剩物”生產定向結構刨花板取代木材及膠合板凳廣泛應用于裝飾、建筑、家具等，已成為人們的首選，該項目原料來源充足，生產工藝簡單，成本低廉，具有廣泛的市場前景。
系統特點
鋪裝工段：實時顯示鋪裝過程中，各電機啟停及生產流程
熱壓工段：實時顯示熱壓過程中裝機、熱壓和卸機的生產流程
液壓泵站：實時顯示液壓泵站各個電機、閥門的狀態
參數設置：設置不同型號坯板的各種參數值，包括時間、位置、壓力。
熱壓曲線：以曲線的形式表示熱壓過程的進度，同時顯示總時間、階段時間等
功能介紹

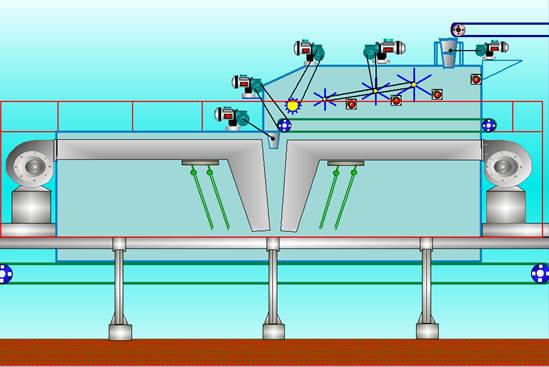

1．鋪裝工段：鋪裝工段能夠動態的模擬顯示鋪裝生產過程，原料從上料皮帶進入下料斗均布下料開始，由計量帶運載著經過料鈀、撥料棍通過擺動下料再經由風機、振動帶均勻的平鋪在預壓機皮帶上的整個生產流程。同時窗口還能實時的顯示該工段多個電機的啟停狀態，電機的狀態由不同顏色表示，紅色表示停，綠色表示啟。

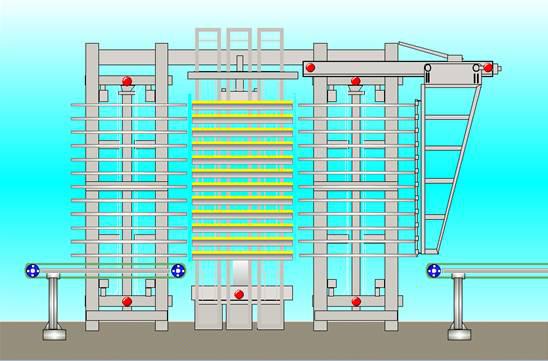

2．熱壓工段：動態顯示顯示預壓板經過裝機、熱壓成型、卸機的一系列過程。同時由多個指示燈顯示設備置頂、置底、壓機閉合等狀態，指示燈變綠表示出現該狀態。
3．液壓泵站：主要用于監測液壓泵站的8個電機的啟停狀態（綠色表示開啟，不變?yōu)橥Ｖ梗?/font>34個閥門的開關狀態（紅色表示關，綠色表示開），以及實時顯示當前液位值和液位是否越限（越限指示燈變紅）。

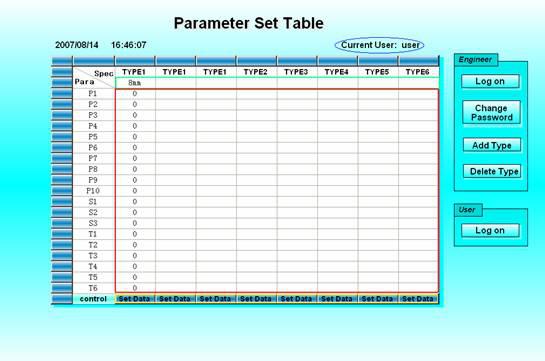

4．參數設置：該表用于設置不同型號坯板在熱壓的不同階段的壓力、位置、時間值。參數設置需要具備一定的管理權限，本窗口還對登陸的用戶進行權限識別，并提供切換用戶的功能。

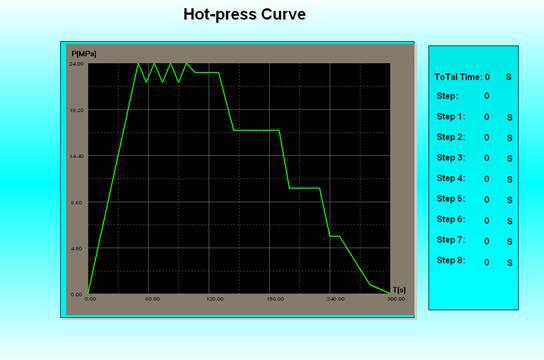

5．熱壓曲線：用于顯示熱壓曲線圖，熱壓曲線以時間、壓力為橫縱軸，共分8段分別對應于熱壓過程中的8個階段，在此畫面的右側還顯示過程總時間、階段號、每階段時間
總結：該工程已經應用于印度的工程現場，為監測現場的生產情況提供了可靠的依據，為民族軟件走出國門寫下了濃重的一筆。
